Габариты элегазовых выключателей серии HPL

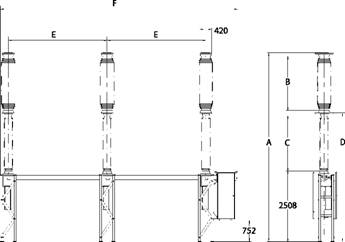

Габариты — HPL B
HPL B1
Трехполюсное управление
Номинальное напряжение: 72,5 - 300 кВ
| Габариты, мм | ||||||
| Номинальное напряжение | A | B | C | D | Е | F |
| 72,5 кВ | 5213 | 1724 | 655 | 3270 | 1100 | 3600 |
| 170 кВ | 6063 | 1724 | 1505 | 4120 | 2500 | 6400 |
| 245 кВ | 6703 | 1914 | 1955 | 4570 | 3500 | 8400 |
| 300 кВ | 7163 | 2124 | 2205 | 4820 | 3500 | 8400 |
| Размеры для межфазных промежутков и высоты до нижней кромки изолятора (мм) | ||||||
| Номинальное напряжение | Межфазный промежуток | |||||
| 72,5 кВ | 1100* | 1500 | 2500 | 3000 | 3500 | 4000 |
| 170 кВ | - | - | 2500* | 3000 | 3500 | 4000 |
| 245 кВ | - | - | 2500 | 3000 | 3500* | 4000 |
| 300 кВ | - | - | - | 3000 | 3500* | 4000 |
| 4) Стандарт | ||||||
| Номинальное напряжение | Высота до нижней кромки изолятора | |||||
| 72,5-300 кВ | 1950 2508* 2992 3642 4142 | |||||
*) Стандарт
HPL B1 пополюсное управление
Номинальное напряжение: 72,5 - 300 кВ
Габариты, мм
| Номинальное напряжение | A | B | C | D | E* | F |
| 72,5 кВ | 5213 | 1724 | 655 | 3270 | 2500 | 6400 |
| 170 кВ | 6063 | 1724 | 1505 | 4120 | 2500 | 6400 |
| 245 кВ | 6703 | 1914 | 1955 | 4570 | 3500 | 8400 |
| 300 кВ | 7163 | 2124 | 2205 | 4820 | 3500 | 8400 |
Рекомендуемые межфазные промежутки
Имеющиеся габариты (мм)
| Номинальное напряжение | Высота до нижней кромки изолятора |
| 72,5-300 кВ | 1950 2508* 2992 3642 4142 |

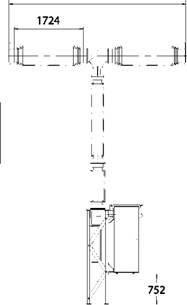

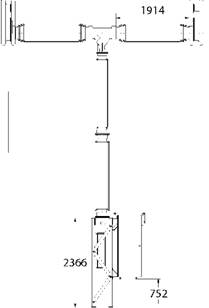

HPL 420B2 пополюсное управление
Номинальное напряжение: 362 - 420 кВ
Все размеры в мм
Размеры высоты до нижней кромки изолятора (мм)
4441
| Номинальное напряжение | Высота до нижней кромки изолятора |
| 420 кВ | 1950 2508* 2992 3642 4142 |
6541 3105
HPL 550B2 пополюсное управление
Номинальное напряжение: 550 кВ (без конденсаторов выравнивания напряжения)
Все размеры в мм
Размеры высоты до нижней кромки изолятора (мм)
5288
680
| Номинальное напряжение | Высота до нижней кромки изолятора |
| 550 кВ | 1950 2508* 2992 3642 4142 |
*) Стандарт
8043

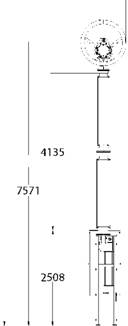

HPL 800B4
пополюсное управление
Номинальное напряжение: 800 кВ
Все размеры в мм
Размеры высоты до нижней кромки изолятора (мм)
| Номинальное напряжение | Высота до нижней кромки изолятора |
| 800 кВ | 3847 |
