GIE элегазовый выключатель
Производитель: Merlin Gerin
Номинальное напряжение, кВ: 20, 35
Номинальный ток, А: 630, 1250, 1600, 2000, 2500
Номинальный ток отключения, кА: 16, 20, 25, 31,5

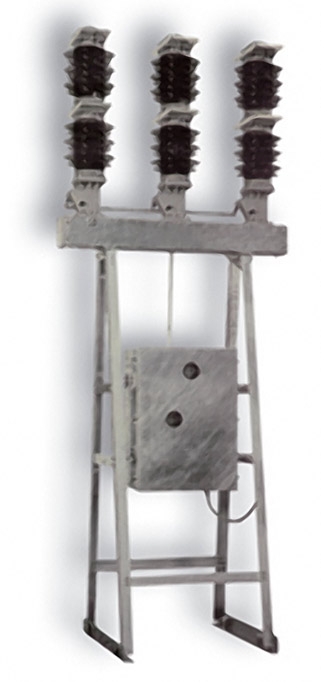

GIE - элегазовый колонковый выключатель «Шнейдер Электрик» для наружной установки в распределительных электрических сетях с номинальным напряжением до 40,5 кВ.
Он имеет GMH пружинный электромеханический привод, подходящий для быстрого АПВ.

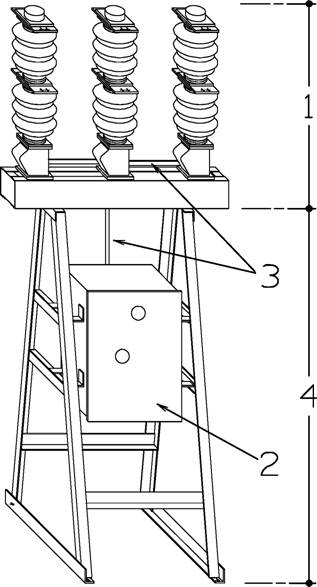

Выключатель в основном состоит из:
(1) три полюса, которые крепятся к рамке
(2), привод, размещается в корпусе
(3) управляющая связь между приводом и полюсами.
(4) несущая конструкция
Параметры выключателя GI-E
| Стандарты | IEC 62271-100 |
| Сервисные условия | |
| - Монтаж | наружный |
| - Температура окружающего воздуха | -25 +40°C |
| - Высота выше уровня моря | <1000 м. |
| - Обледенение | <10 мм |
| - Давление | 700 Pa |
| Максимальное количество циклов В-О без капитального ремонта выключателя |
10.000 |
| Максимальный срок эксплуатации выключателя без капитального ремонта |
20 лет |
| - Масса газа SF6 за 3 выключателя опоры при номинальном давлении | |
| - версия (1) | 1.2 кг |
| - версия (2) | 1.6 кг |
| - Технические требования для газа SF6 | IEC 60376 |
| IEC 60480 | |
| - Время включения | |
| - электропитание переменный ток | |
| - версия (1) | 60 + 70 миллисекунд |
| - версия (2) | 57 + 67 миллисекунд |
| Электропитание постоянный ток | |
| - версия (1) | 73 + 83 миллисекунды |
| - версия (2) | 70 + 80 миллисекунд |
| - Время отключения | |
| - электропитание переменный ток | |
| - версия (1) | 33 + 43 миллисекунды |
| - версия (2) | 30 + 40 миллисекунд |
| Электропитаниепостоянный ток | |
| - версия (1) | 40 + 50 миллисекунд |
| - версия (2) | 33 + 43 миллисекунды |
| Номинальное напряжение (50 и 60 гц) | кВ | 24-36-40,5 | 24-36-40,5 | |||||
| Номинальное выдерживаемое напряжение уровня прочности изоляции при | ||||||||
| промышленная частота | кВ | 80 (3) | 80 (3) | |||||
| импульс (1,2/50ms) | кВ | 200 (2) | 200 (2) | |||||
| Тип "A" | Тип "B" | |||||||
| Номинальный нормальный ток (1) | 630A | |||||||
| 1250A | ||||||||
| 1600A | ||||||||
| 2000A | ||||||||
| 3150A | ||||||||
| Ток термической стойкости, (3с). | kA | 16 | 20 | 25 | 16 | 20 | 25 | 31,5 |
| Номинальный ток включения КЗ | kA | 16 | 20 | 25 | 16 | 20 | 25 | 31,5 |
| Электродинамическая стойкость | kA | 40 | 50 | 63 | 40 | 50 | 63 | 80 |
| Ток размыкания батареи конденсаторов | A | 630 | 1250 | |||||
| Номинальный ток отключения зарядного тока кабеля | A | 31,5 - 50 (***) | 31,5 - 50 (***) | |||||
| Номинальная последовательность операций | ||||||||
| O-0,3s-CO-3min-CO | ||||||||
| O-0,3s-CO-15s-CO | ||||||||
| Давление SF6 kPa | 400 | 400 | ||||||
* с рабочими линиями, на которые подают питание при номинальном напряжении и выключателе с номинальным давлением
** в настоящее время эти числа не были определены стандартами Международной электротехнической комиссии - см. IEC 61233.
*** для номинального напряжения 36 кВ и 40,5 кВ, - 50A
(1) :
- максимальное значение +40°C
- Среднее за 24 часа: максимальное значение +35°C
(2) : Полные значения изоляции в соответствии с потребностями стандарта Международной электротехнической комиссии. Для более высоких номинальных выдерживаемых напряжений уровня прочности изоляции консультируйтесь с нашим техническим отделом.
(3) : Испытательное выдерживаемое напряжение промышленной частоты в сухом состоянии: 100 кВ x 1'.
