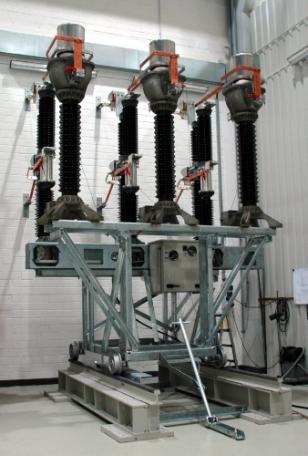

GL 309 F1/3116 wo и GL 310 F1/3116 wo - выкатные элегазовые выключатели

Производитель: Alstom Grid
Номинальное напряжение, кВ: 66
Номинальный ток, А: 1600
Номинальный ток отключения, кА: 31,5

Тип выключателя GL 309 F1/3116 wo GL 310 F1/3116 wo
Максимальное рабочее напряжение кВ 72.5 100
Номинальная частота Гц 50
Номинальное выдерживаемое напряжение промышленной частоты
выключатель
разъединитель

кВ 140 160 185 210
Номинальное выдерживаемое напряжение грозового импульса
выключатель
разъединитель

кВ 325 375 450 520
Номинальный нормальный ток A до 1600
Ток термической стойкости (3 с) кА 31.5
Номинальный ток включения при коротком замыкании, до кА 79
Номинальная продолжительность замыкает накоротко s 3
Собственное время отключения мс 40 28
Полное время отключения мс 60 50
Время включения мс <70

GL 309 F1/3116 wo и GL 310 F1/3116 wo - выкатные выключатели наружной установки на максимальное рабочее напряжение 72,5 и 100 кВ.
Замена старой коммутационной аппаратуры быстро и эффективно с новым оборудованием помогает нашим потребителям уменьшить затраты на монтаж. Высокий приоритет во время развития GL 309/310 wo выкатной выключатель совместим с более старым оборудованием, таким как Альстом Грид HPGE и выключатели FXT.

GL 309/310 wo - это легко монтируемый элегазовый выключатель, активируемый в ручном режиме, в две позиции – при нормально открытых контактах и при нормально закрытых контактах. Фактическое расстояние до изоляции всегда видимо. Зона захвата гарантирует безопасное включение и отключение контактной группы в процессе перемещения рычага. Имеется автоматический ограничитель, который блокирует возможность дальнейшего перемещения рычага в определённых условиях. На подвижной части выключателя могут быть установлены дополнительно измерительные трансформаторы. Специальное блокировочное устройство (необязательное) обеспечивает возможность перемещения выключателя только в положение нормально разомкнутых контактов.

Устройство выключателя

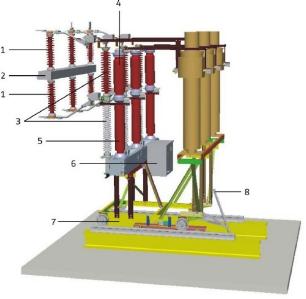

устройство выключателей GL 309 F1/3116 wo и GL 310 F1/3116 wo
1. Неподвижный изолятор.
2. Траверса (фиксированная).
3. Предварительный изолятор.
4. Дугогасительная камера.
5. Опорный изолятор.
6. Пружинно-двигательный привод.
7. Платформа.
8. Рычаг.

Испытание
Колонковые выключатели отвечают потребностям национальных эталонов и международных стандартов. Это было подтверждено всесторонними проверками типа согласно последнему IEC и стандартам ANSI.

Доказанное качество

Стандарты качества Альстом (Международная Организация по Стандартизации 9001:2000), экологический (Международная Организация по Стандартизации 14001) и гигиена труда и безопасность (OHSAS 18001) системы управления определяет процедуры развития и выработки по нашим выключателям высокого напряжения. Эти системы обеспечивают высокие стандарты качества наших товаров и услуг и подтверждаются регулярными проверками.

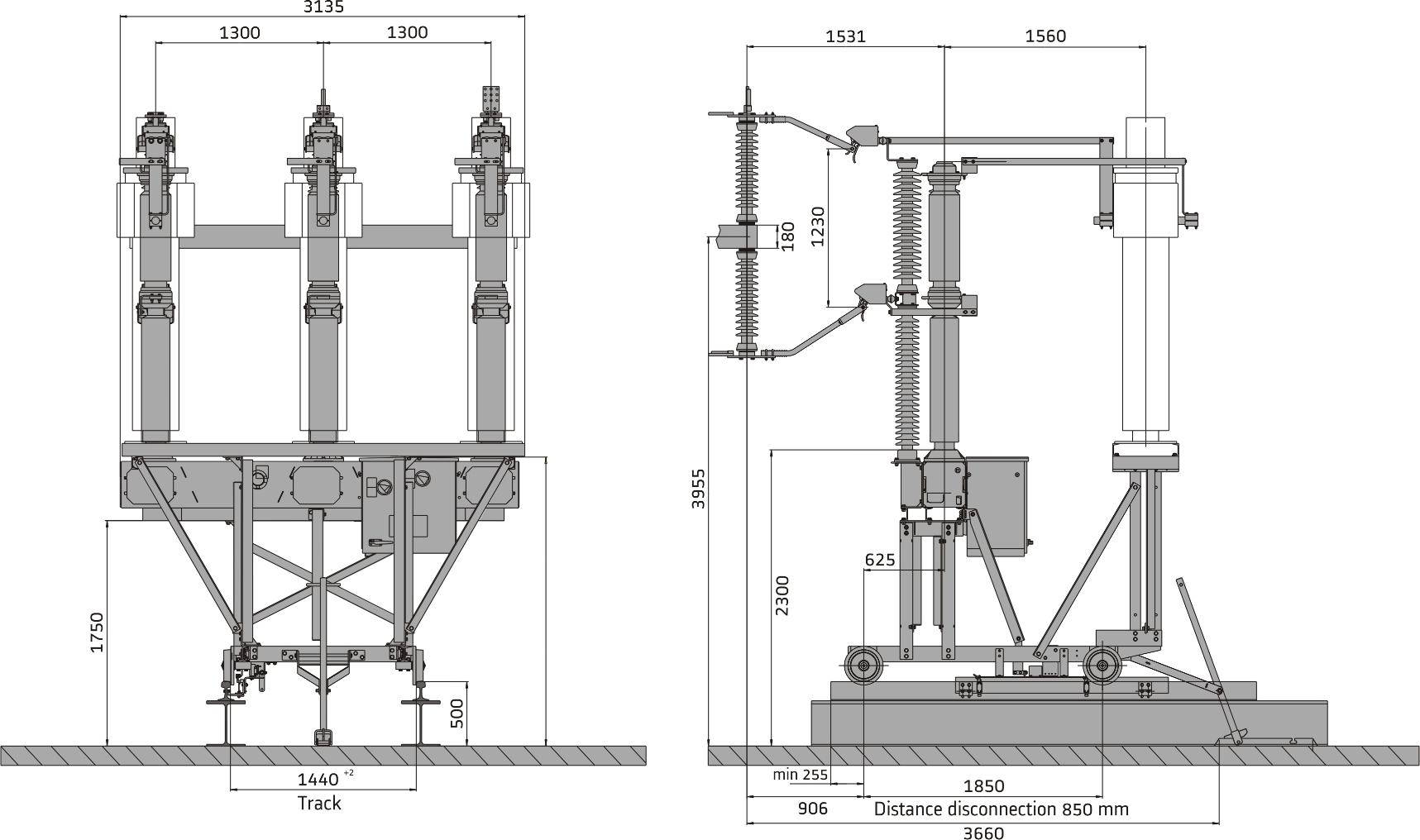

габариты выключателей GL 309 F1/3116 wo и GL 310 F1/3116 wo

Технические особенности
• Место установки:
наружная и внутренняя
• Пружинно-управляемый механизм:
FK3-1
• Нормальная рабочая последовательность:
0-0.3с-C0-3 мин-C0 или C0-15с-C0
• Нормальное рабочее напряжение от 24 вольт до 250 вольт переменного/постоянного тока.
• Температура окружающей среды:
От минус 30 градусов до плюс 40 ° C
Другие данные доступны по запросу.

Варианты поставки по запросу
• Предварительная подготовка для встроенных измерительных трансформаторов
• Измерительные трансформаторы
• Блокировочные устройства
• Шины различной ширины
• Действие: однополюсный (F3)
• Траверса (фиксированная)

Дополнительные возможности:

• Система мониторинга типа CBWatch-2:

CBWatch-2
Дополнительный контроль (автоматическая диагностика) для обычных переключающих устройств.
• SynCR3 (F3):

SynCR3
Замыкающие реле напряжения для конденсаторной коммутации блоков памяти
• RPH2 контроллер (F3):

RPH2 контроллер
Отключающие и замыкающие реле напряжения для различных задач переключения напряжения.
