GL 309 F1/4031 P – элегазовый выключатель

Производитель: Alstom
Номинальное напряжение, кВ: 72,5 (ГОСТ - 66кВ)
Номинальный ток, А: 3150
Номинальный ток отключения, кА: 40
Ток термической стойкости, кА (с): 40 (1-3)
Другие параметры выключателя
Тип выключателя GL 309 F1/4031 P
Номинальная частотаГц50/60
Номинальное выдерживаемое напряжение промышленной частотыкВ140
Номинальное выдерживаемое напряжение грозового импульсакВ325
Ток термической стойкости (3 с)kA40
Номинальный ток включения при коротком замыкании, доkA104
Время отключениямиллисекунд29
Полное время отключениямиллисекунд50
Время включениямиллисекунд<70

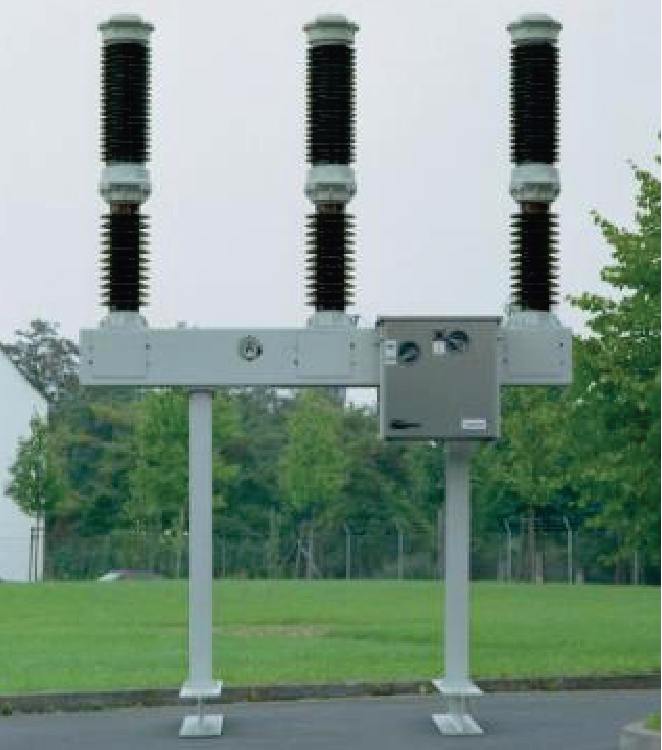

GL 309 - колонковый выключатель для наружной установки, производства французской компании Alstom, оснащен дутьевой дугогасительной камерой третьего поколения и пружинным приводом типа FK3. Испытанная на практике дугогасительная камера действует на основе энергетически оптимизированного принципа гашения дуги автодутьем.

Компоненты выключателя
- Дутьевая дугогасительная камера третьего поколения.
- Система сброса давления для пассивной защиты подстанции и персонала.
- Испытанное на практике термокомпенсированное устройство контроля плотности газа с двухступенчатым преобразователем и трехцветной круговой шкалой.
- Удобный доступ к системе закачки элегаза (тип DILO)
- Обратный клапан элегаза для каждого полюса.
- Защищенные отключающие пружины внутри каждого полюса.
- Стальные части, оцинкованные горячим способом.
- Полностью алюминиевый корпус.
- Надежный пружинный привод с индикатором положения, обеспечивающий контроль снаружи выключателя при установке и обслуживании.
- Полностью смонтирован (полюса и рамы); в процессе установки и ввода в эксплуатацию не требуется дополнительная наладка.
- Полюса заполняются элегазом на заводе перед отправкой.
- Возможность отдельной разборки дугогасительной камеры без необходимости демонтировать весь полюс.

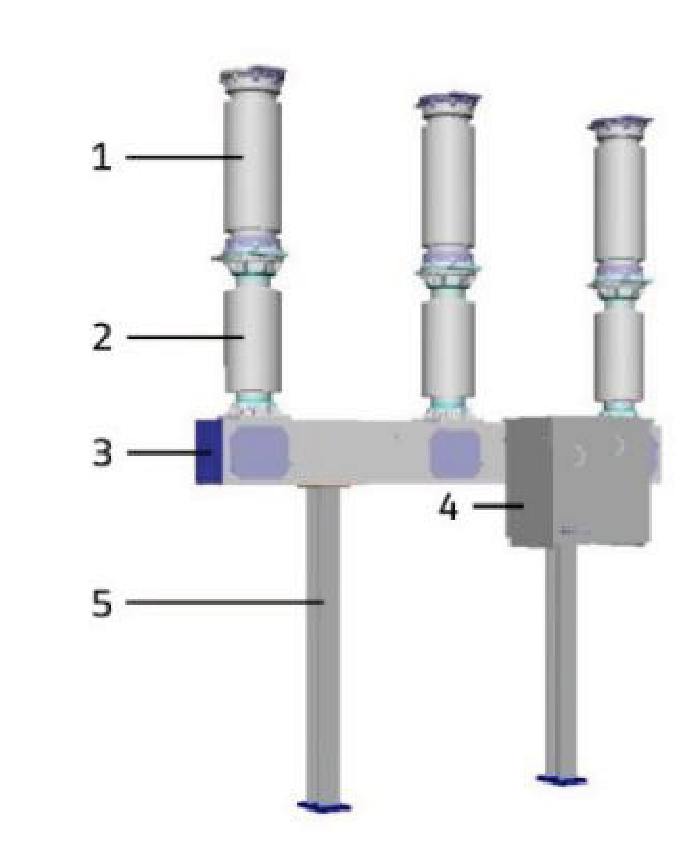

Устройство выключателя

Устройство выключателя
1. Фарфоровая дугогасительная камера
2. Фарфоровый опорный изолятор
3. Несущая рама
4. Пружинный привод
5. Опорная конструкция
Элегазовый колонковый выключатель соответствует требованиям национальных и международных стандартов. Это подтверждается всесторонними испытаниями, проводимыми согласно последним стандартам IEC и ANSI.

Подтверждение качества
Наши системы управления качеством (ISO 9001:2000), окружающей средой (ISO 14001), охраной труда и производственной безопасностью (OHSAS 18001) определяют процесс разработки и производства наших высоковольтных выключателей. Эти системы обеспечивают высокие стандарты качества наших товаров и услуг и подтверждаются регулярными проверками.

Преимущества для клиентов
- Возможность эксплуатации при температурах до -40 ° C с чистым элегазом (без газовой смеси)
- Простая, быстрая установка и ввод в эксплуатацию (полюса и рамы полностью смонтированы)
- Длительные интервалы между обслуживаниями

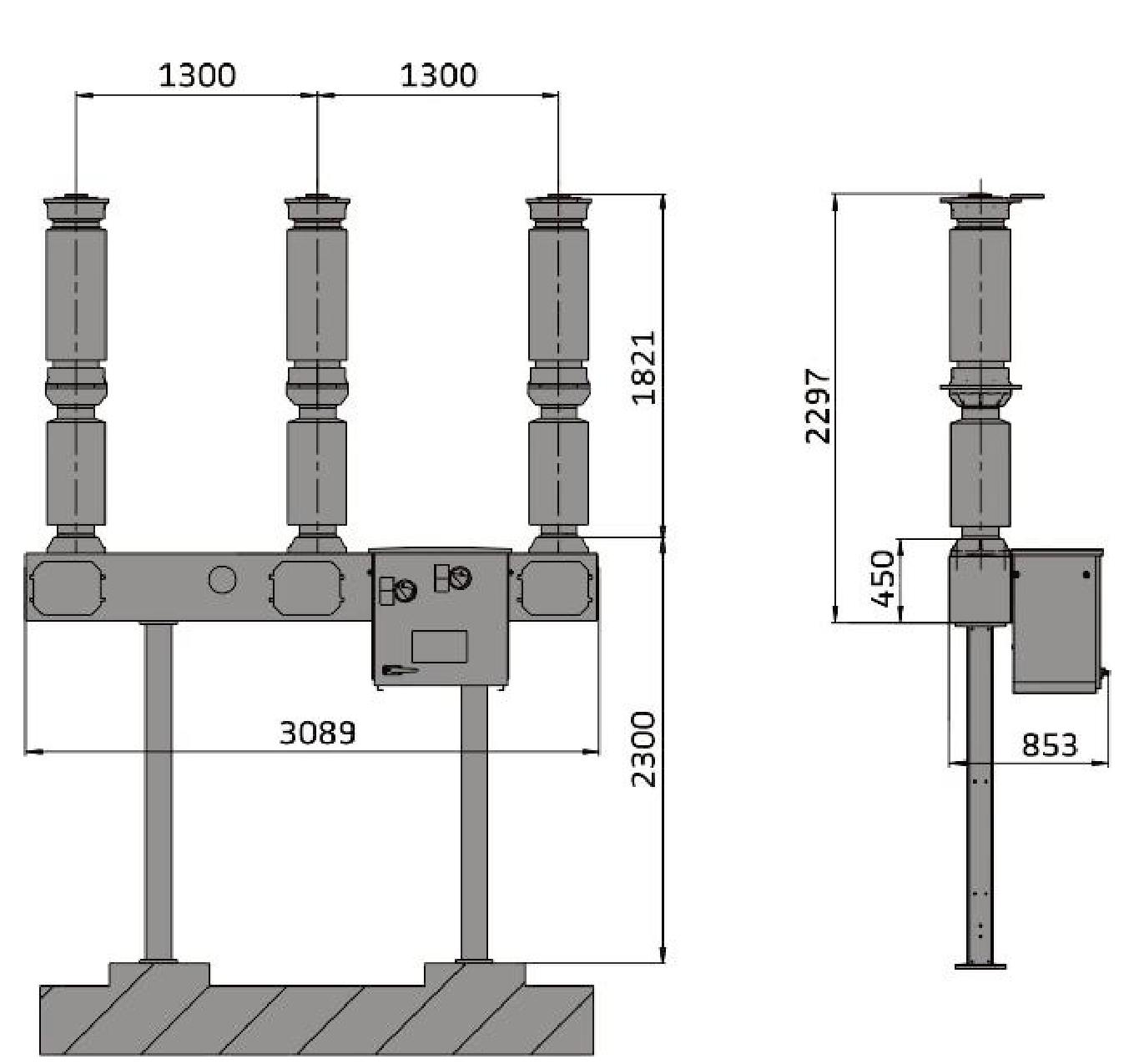

габариты GL 309

Технические характеристики GL 309
- Пружинный привод: FK3
- Оценка последовательности операций: 0-0,3 с- CO -3 мин-CO resp. CO -15с- CO
- Номинальное напряжение питания: 24 до 250 V постоянного / переменного тока
- Температура окружающей среды: от -30 ° С до +40 ° C
Дополнительные данные предоставляются по запросу.

Дополнительные возможности:
- Температура окружающей среды до -40° C
- Система контроля CBWatch-2:
Система контроля CBWatch-2

CBWatch-2 выполняет дополнительный контроль (автоматическую диагностику) распределительного устройства.
