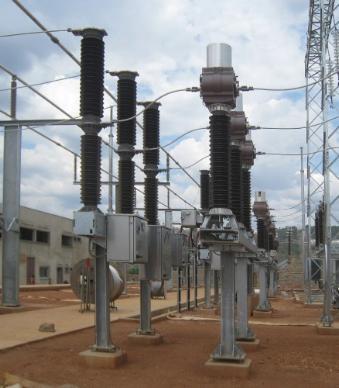

GL 311 - элегазовый выключатель

Производитель: Alstom Grid
Номинальное напряжение, кВ: 110, 132
Номинальный ток, А: 3150
Номинальный ток отключения, кА: 40
Ток термической стойкости, кА (с): 40 (3)

Тип выключателя
GL 310 F1/4031P GL 311 F1/F3 4031 P GL 312 F1/F3 4031 P
Максимальное рабочее напряжение кВ 100 123 145
Номинальная частота Гц 50/60
Номинальное выдерживаемое напряжение промышленной частоты кВ 185 230 275
Номинальное выдерживаемое напряжение грозового импульса кВ 450 550 650
Ток термической стойкости (3 с) кА 40
Номинальный ток включения при коротком замыкании, до кА 104
Собственное время отключения мс 28
Полное время отключения мс 50
Время включения мс <70

GL 310 F1/4031P, GL 311 F1/F3 4031P и GL 312 F1/F3 4031P - колонковые выключатели на напряжения от 100 кВ до 145 кВ. Колонковые элегазовые выключатели для наружного монтажа, разработанные для эксплуатации при температурах до -55°C и оснащены дутьевой дугогасительной камерой нового поколения и пружинным приводом типа FK3. Используя новейшую технологию двойного движения, Альстом Грид удалось снизить энергию отключения приблизительно на 65 %.

Компоненты выключателя
Дугогасительная камера в которой оба контакта подвижны
Система сброса давления для пассивной защиты подстанции и персонала.
Испытанное на практике термокомпенсированное устройство контроля плотности газа с двухступенчатым преобразователем и трехцветной круговой шкалой.
Удобный доступ к системе закачки элегаза (тип DILO),
Обратный клапан элегаза для каждого полюса
Защищенные отключающие пружины внутри каждого полюса
Стальные части, оцинкованные горячим способом
Полностью алюминиевый корпус
Надежный пружинный привод с индикатором положения, обеспечивающий контроль снаружи выключателя при установке и обслуживании.

Монтаж и техническое обслуживание
Полностью смонтирован (полюса и рамы); в процессе установки и ввода в эксплуатацию не требуется дополнительная наладка
Полюса выключателя заполняются элегазом на заводе перед отправкой
Возможность отдельной разборки дугогасительной камеры без необходимости демонтировать весь полюс

Устройство выключателя

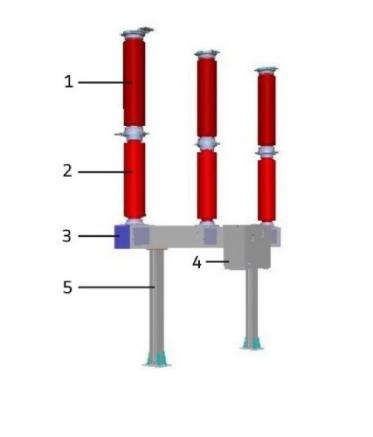

GL 310, GL 311, GL 312 (4031P) устройство выключателей

1. Фарфоровая дугогасительная камера
2. Фарфоровый опорный изолятор
3. Несущая рама
4. Пружинный привод
5. Опорная конструкция

Испытание
Колонковые выключатели отвечают потребностям национальных эталонов и международных стандартов. Это было подтверждено всесторонними проверками согласно последнему IEC и стандартам ANSI.
Стандарты качества Альстом (Международная Организация по Стандартизации 9001:2000), экологический (Международная Организация по Стандартизации 14001) и гигиена труда и безопасность (OHSAS 18001) системы управления определяет процедуры развития и выработки по нашим выключателям высокого напряжения. Эти системы обеспечивают высокие стандарты качества наших товаров и услуг и подтверждаются регулярными проверками.

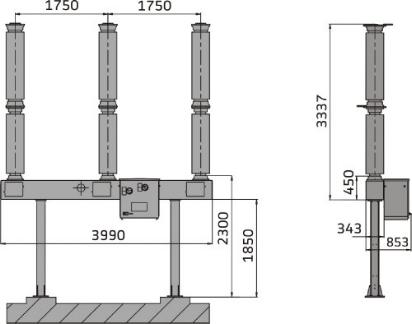

габариты выключателей GL 311/312 F1 4031P

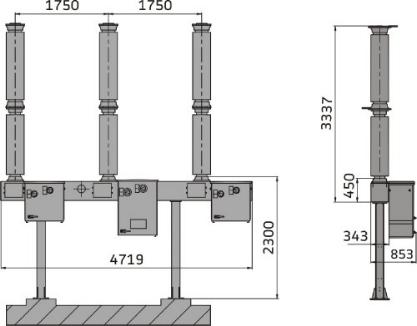

габариты выключателей GL 311/312 F3 4031P

Технические особенности
Пружинный привод: FK3
Номинальная последовательность операций:
Минута-CO 0-0.3S-CO-3 resp. CO-15S-CO
Максимальное рабочее напряжение питания: 24 до 250 В переменного / постоянного тока
Окружающая температура:
-30°C до +40 ° C
Дальнейшие данные являются доступными по запросу.

Варианты поставки по запросу
Температура окружающей среды до -55°C
Композитные изоляторы
Другие междуфазные расстояния по запросу

Дополнительные возможности:

• Система мониторинга типа CBWatch-2:

CBWatch-2
Дополнительный контроль (автоматическая диагностика) для обычных переключающих устройств.
• SynCR3 (F3):

SynCR3
Замыкающие реле напряжения для конденсаторной коммутации блоков памяти
• RPH2 контроллер (F3):

RPH2 контроллер
Отключающие и замыкающие реле напряжения для различных задач переключения напряжения.
