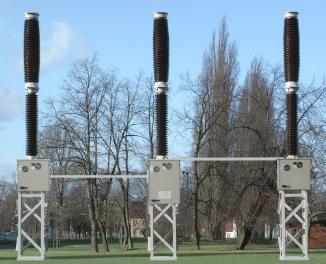

GL 313 F1/F3 4031 P - колонковый выключатель

Производитель: Alstom Grid
Номинальное напряжение, кВ: 150
Номинальный ток, А: 3150
Номинальный ток отключения, кА: 40

Тип выключателя
GL 313 F1/F3 4031 P
Максимальное рабочее напряжение кВ 170
Номинальная частота Гц 50/60
Номинальное выдерживаемое напряжение промышленной частоты кВ 325
Номинальное выдерживаемое напряжение грозового импульса кВ 750
Номинальный нормальный ток A 3150
Ток термической стойкости (3 с) кА 40
Номинальный ток включения при коротком замыкании, до кА 104
Номинальная продолжительность замыкает накоротко s 3
Собственное время отключения мс 28
Полное время отключения мс 50
Время включения мс 70

GL 313 F1/F3 4031 P - колонковый выключатель на номинальное напряжение 150 кВ. Колонковые элегазовые выключатели для наружного монтажа, разработаны для эксплуатации при температурах до -40°C и оснащены дутьевой дугогасительной камерой нового поколения и пружинным приводом типа FK3. Используя новейшую технологию двойного движения, Альстом Грид удалось снизить энергию отключения приблизительно на 65 %.

Компоненты выключателя
Дугогасительная камера в которой оба контакта подвижны
Система сброса давления для пассивной защиты подстанции и персонала.
Испытанное на практике термокомпенсированное устройство контроля плотности газа с двухступенчатым преобразователем и трехцветной круговой шкалой.
Удобный доступ к системе закачки элегаза (тип DILO),
Обратный клапан элегаза для каждого полюса
Защищенные отключающие пружины внутри каждого полюса
Стальные части, оцинкованные горячим способом
Полностью алюминиевый корпус рамы выключателя
Надежный пружинный привод с индикатором положения, обеспечивающий контроль снаружи выключателя при установке и обслуживании.

Монтаж и техническое обслуживание
Полностью смонтированный выключатель (полюса и рамы); в процессе установки и ввода в эксплуатацию не требуется дополнительная наладка
Полюса заполняются элегазом на заводе перед отправкой
Возможность отдельной разборки дугогасительной камеры без необходимости демонтировать весь полюс

Устройство выключателя

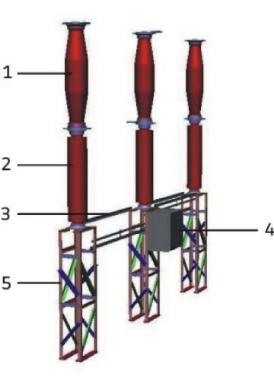

Устройство GL 313 F1/F3 4031 P
1. Фарфоровая дугогасительная камера
2. Фарфоровый опорный изолятор
3. Несущая рама
4. Пружинный привод
5. Опорная конструкция

Испытание
Колонковые выключатели GL 313 F1/F3 4031 P отвечают потребностям национальных эталонов и международных стандартов. Это было подтверждено всесторонними проверками типа согласно последнему IEC и стандартам ANSI.

Доказанное качество

Стандарты качества Альстом (Международная Организация по Стандартизации 9001:2000), экологический (Международная Организация по Стандартизации 14001) и гигиена труда и безопасность (OHSAS 18001) системы управления определяет процедуры развития и выработки по нашим выключателям высокого напряжения. Эти системы обеспечивают высокие стандарты качества наших товаров и услуг и подтверждаются регулярными проверками.

Преимущества для потребителя
Рабочие температуры до -40°C с чистым SF6 (никакой газовой смеси)
Быстрый и легкий монтаж и ввод в действие
Длительный срок эксплуатации

Технические особенности
Работавший весной механизм:
- Пружинный привод: FK3
- Оценка последовательности операций: 0-0,3 с- CO -3 мин-CO resp. CO -15с- CO
- Максимальное рабочее напряжение питания: 24 до 250 В постоянного / переменного тока
- Температура окружающей среды: от -30 ° С до +40 ° C
Дополнительные данные предоставляются по запросу.

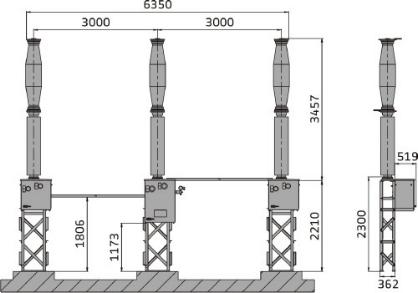

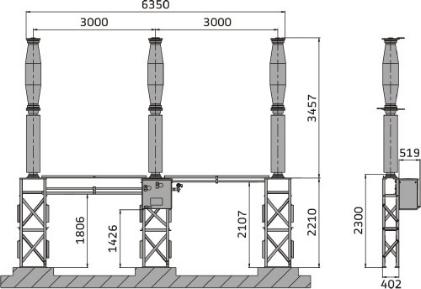

GL 313 F1 4031 P габаритыGL 313 F3 4031 P габариты

Варианты поставки по запросу
Температура окружающей среды до -40°C
Композитные изоляторы
Другие междуфазные расстояния по запросу

Дополнительные возможности:

• Система мониторинга типа CBWatch-2:

CBWatch-2
Дополнительный контроль (автоматическая диагностика) для обычных переключающих устройств.
• SynCR3 (F3):

SynCR3
Замыкающие реле напряжения для конденсаторной коммутации блоков памяти
• RPH2 контроллер (F3):

RPH2 контроллер
Отключающие и замыкающие реле напряжения для различных задач переключения напряжения.
