GL107X - колонковый элегазовый выключатель

Производитель: Alstom Grid
Номинальное напряжение, кВ: 35
Номинальный ток, А: 2000
Номинальный ток отключения, кА: 25, 31,5

Тип выключателя GL107X GL107X GL107X
Максимальное рабочее напряжение кВ 36 38 40.5
Номинальная частота Гц 50 60 50
Номинальное выдерживаемое напряжение промышленной частоты кВ 70 80 95
Номинальное выдерживаемое напряжение грозового импульса кВ 170 200 185
Номинальный нормальный ток A 2000
Ток термической стойкости (3 с) кА 31.5 25 31.5
Номинальный ток включения при коротком замыкании, до кА 80 65 80
Номинальная продолжительность замыкает накоротко s 3
Собственное время отключения мс 29
Полное время отключения мс 50
Время включения мс 58

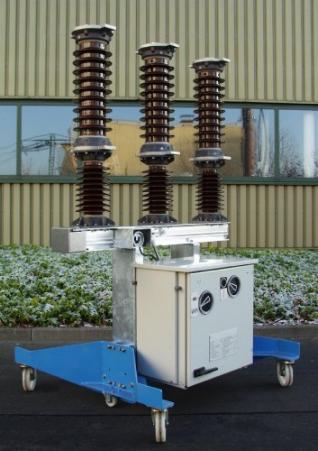

GL107X - колонковый элегазовый выключатель на максимальные рабочие напряжения от 36 кВ до 40.5 кВ.
Колонковые выключатели для наружного монтажа, производства французской компании Alstom, оснащены дутьевой дугогасительной камерой третьего поколения и пружинным приводом типа FK3. Испытанная на практике дугогасительная камера действует на основе энергетически оптимизированного принципа гашения дуги автодутьем.

Компоненты выключателя
- Дутьевая дугогасительная камера третьего поколения.
- Система сброса давления для пассивной защиты подстанции и персонала.
- Испытанное на практике термокомпенсированное устройство контроля плотности газа с двухступенчатым преобразователем и трехцветной круговой шкалой.
- Удобный доступ к системе закачки элегаза (тип DILO)
- Обратный клапан элегаза для каждого полюса.
- Защищенные отключающие пружины внутри каждого полюса.
- Стальные части, оцинкованные горячим способом.
- Полностью алюминиевый корпус.
- Надежный пружинный привод с индикатором положения, обеспечивающий контроль снаружи выключателя при установке и обслуживании.

Монтаж и техническое обслуживание
Выключатель GL107X полностью смонтирован (полюса и рамы); в процессе установки и ввода в эксплуатацию не требуется дополнительная наладка
Полюса заполняются элегазом на заводе перед отправкой.
Возможность отдельной разборки дугогасительной камеры без необходимости демонтировать весь полюс.

Соответствие
Колонковые выключатели отвечают потребностям национальных эталонов и международных стандартов. Это было подтверждено всесторонними проверками согласно последнему IEC и стандартам ANSI.

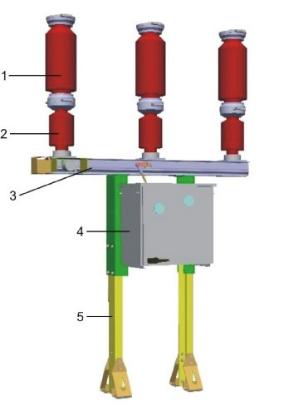

Устройство выключателя

Устройство выключателя
1. Фарфоровая дугогасительная камера
2. Фарфоровый опорный изолятор
3. Несущая рама
4. Пружинный привод
5. Опорная конструкция

Доказанное качество
Стандарты качества Альстом (Международная Организация по Стандартизации 9001:2000), экологический (Международная Организация по Стандартизации 14001) и гигиена труда и безопасность (OHSAS 18001) системы управления определяет процедуры развития и выработки по нашим выключателям высокого напряжения. Эти системы обеспечивают высокие стандарты качества наших товаров и услуг и подтверждаются регулярными проверками.

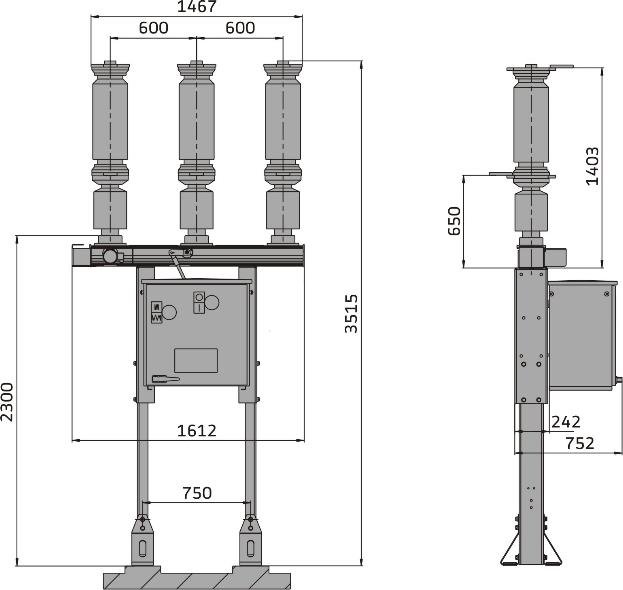

габариты GL107X

Технические особенности выключателя
- Пружинный привод: FK3
- Оценка последовательности операций: 0-0,3 с- CO -3 мин-CO resp. CO -15с- CO
- Максимальное рабочее напряжение питания: 24 до 250 V постоянного / переменного тока
- Температура окружающей среды: от -30 ° С до +40 ° C
Другие данные доступны по запросу.

Варианты поставки по запросу
Расстояние между полюсами 500 мм
Трансформаторы тока укреплены на корпусе изолирующего основания

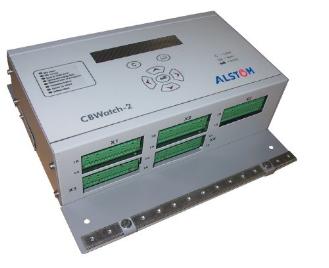

Система контроля CBWatch-2:
Система контроля CBWatch-2
Дополнительная контрольная проверка (автоматический диагноз) для обычного контроля коммутационной аппаратуры
