Высоковольтный разъединитель переменного тока серии GN19-12 для установки внутри помещений

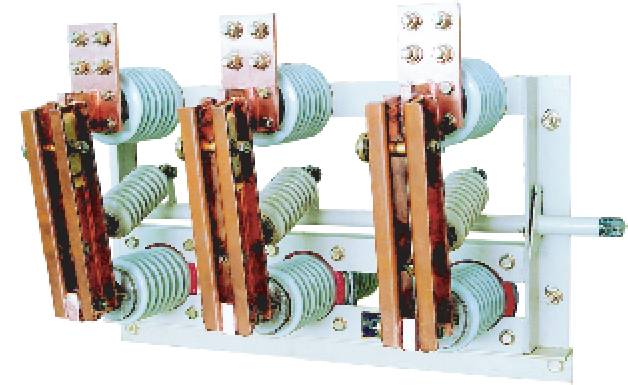

разъединитель GN19-12

Высоковольтный внутренний разъединитель переменного тока GN19-12 (C), который производит компания CHINT (Китай), совместно с рабочим механизмом типа CS6-1 предназначен для замыкания и размыкания трехфазных цепей 50 Гц с номинальным напряжением 10 кВ при наличии напряжения, но без нагрузки. Это изделие соответствует национальному стандарту GB1985 (Разъединитель и заземляющий переключатель переменного тока для высокого напряжения) и международному стандарту IEC60129. Сертификат применения этого изделия имеет номер (99) - 1421.

2 Обозначение типа для заказа

G N 19 - 12 (C) / SD -

Обозначение типа для заказа

Номинальный кратковременный выдерживаемый ток (кА) Номинальный ток (А) Зависимый ручной механизм

Код типа: С соответствует монтажу на входе (поворотная ручка на стороне стены); без кода - для панели.

Номинальное напряжение (кВ) Номер конструкции. Для установки внутри помещений Разъединитель

3 Условия эксплуатации

Температура внешнего воздуха: от -25 °C до +40 °C (для хранения и перевозки допустима температура до -30 °C);

Высота над уровнем моря: 1000 метров и ниже;

Относительная влажность:

Среднее значение влажности за сутки не более 95%; Среднее значение влажности за месяц не более чем 90%,

Среднее значение давления насыщенного водяного пара за сутки не более 2,2 кПа. Среднее значение давления насыщенного водяного пара за месяц не более 1,8 кПа.

3.4 Не допускается установка в местах с опасностью возгорания, опасностью взрыва, сильным загрязнением, химической коррозией и сильной вибрации.

4 Основные технические параметры

Тип Номинальное

напряжение

(кВ)

Номинальный

ток

(А)

Номинальный

кратковременный выдерживаемый (эффективный) ток (кА)

Номинальный пиковый выдерживаемый ток (кА)
GN19-12/S400-12.5 12 400 12.5 31.5
GN19-12/S630-20 12 630 20 50
GN19-12/S1000-31.5 12 1000 31.5 80
GN19-12/S1250-31.5 12 1250 31.5 80
GN19-12C/S400-12.5 12 400 12.5 31.5
GN19-12C/S630-20 12 630 20 50
GN19-12C/S1000-31.5 12 1000 31.5 80
GN19-12C/S1250-31.5 12 1250 31.5 80

5 Особенности конструкции

Разъединитель моделей GN19-12/400, 630, 1000, 1250 имеет конструкцию рубильника и состоит из рамы основания (4), изолятора (3), подвижного ножевого контакта (2) и неподвижного контакта (1) (смотрите Рис. 1).

Габаритные и монтажные размеры модели GN19-12С

Конструкция разъединителя модели GN19-12C подобна конструкции модели GN19-12. Отличие между ними заключается в том, что выходная клемма ножевой пластины у разъединителя GN19-12C находится с другой стороны монтажной рамы, чтобы его можно было монтировать в проходах между отсеками (смотрите Рис. 2). Разъединитель может быть оснащен не только зависимым ручным рабочим механизмом, но также и другими видами механизмов.

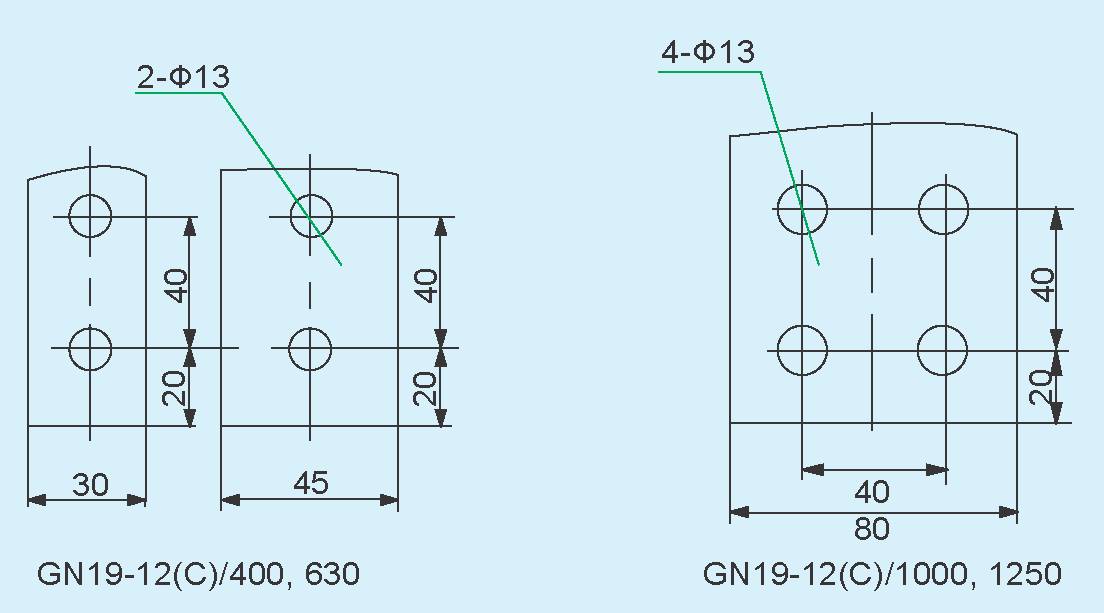

6 Габаритные и монтажные размеры

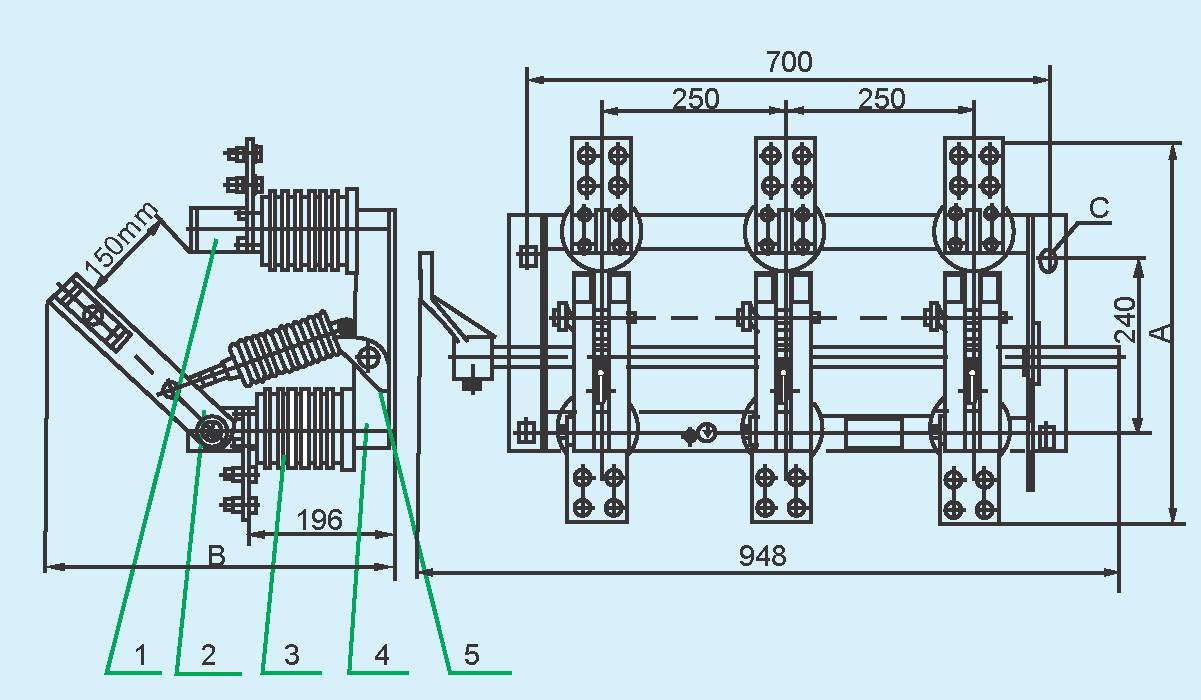

Габаритные и монтажные размеры модели GN19-12

Габаритные и монтажные размеры модели GN19-12

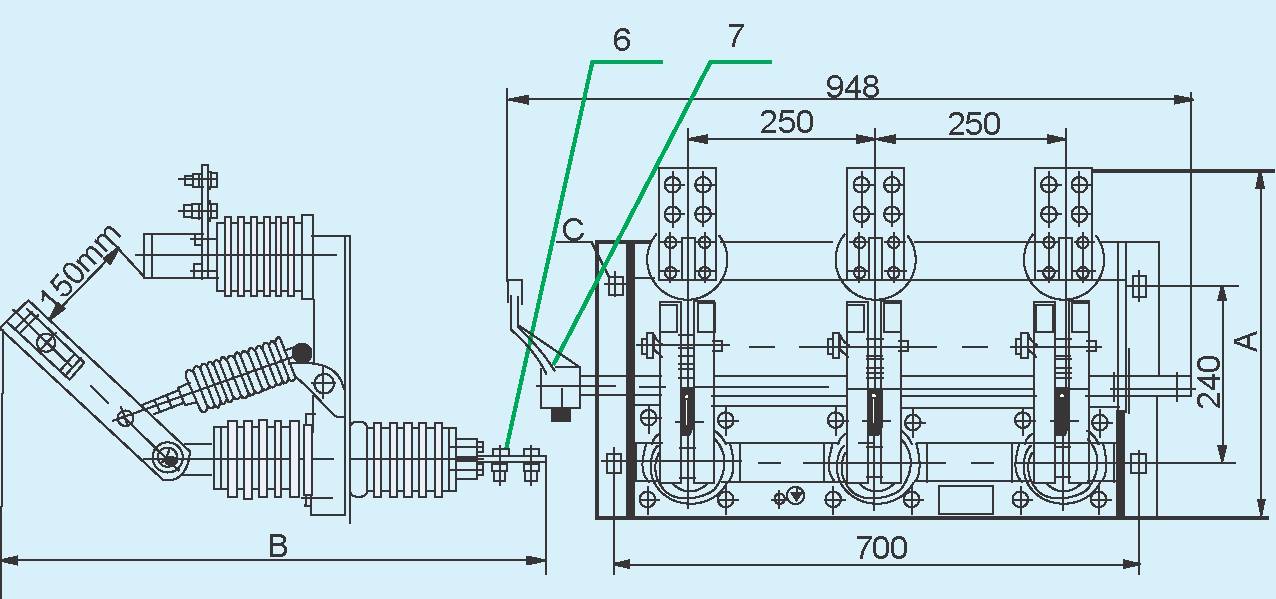

Габаритные и монтажные размеры модели GN19-12С

Неподвижный контакт 5 Главный вал

Ножевой контакт 6 Неподвижный ножевой контакт (тип С)

Изолятор 7 Рабочая ручка

Рама

Тип изделия A B C
GN19-12/S400, 630 490 436 4-14 х 24
GN19-12/S1000, 1250 510 530 4-18 х 28
GN19-12C/S400, 630 460 625 4-14 х 24
GN19-12C/S1000, 1250 505 745 4-18 х 28

7 Сопроводительная документация и запасные части

Сертификат на изделие

Упаковочный лист

Руководство по эксплуатации

Список запасных частей

8 Упаковка, хранение и перевозка

Перед упаковкой и после распаковки ящиков обязательно проверьте комплектность документации и запасных частей.

Изделие должно быть упаковано в деревянные ящики прочной и надежной конструкции с полной защитой от дождя. Ящики снабжены всей упаковочной маркировкой.

В случае перевозки изделие следует располагать в вертикальном положении, оно не должно подвергаться сильной вибрации. Защищайте изделие от дождя и сырости. Нельзя повреждать поверхностное покрытие изоляторов и изделия.

Изделие следует хранить в сухом и хорошо проветриваемом помещении. При длительном хранении трущиеся детали изделия следует смазать техническим вазелином.

9 Указания по заказу

При заказе необходимо указать следующие параметры

Тип, название и количество разъединителей

Номинальное напряжение, номинальный ток и номинальная размыкающая способность разъединителя

Название и количество запасных деталей и принадлежностей

Специальные условия эксплуатации, если они имеются.
