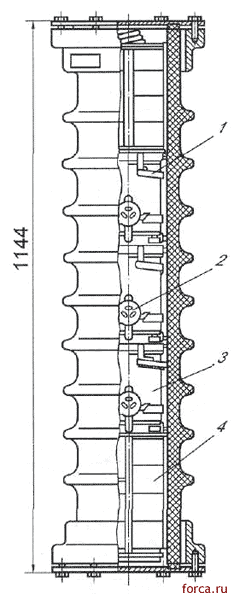

Характеристики разрядников РВМК

Тип разрядника	РВМК-330П	PBMK-400П	РВМК-500П
Количество элементов:
- основных	11	13	17
- вентильных	3	4	5
- искровых	3	4	5
Сопротивление элементов, МОм:
- основных	120-250	250-350	350-500
- вентильных	(5-55)·10-3	(5-55)·10-3	(5-55)·10-3
- искровых	300-1600	300-1600	300-1600

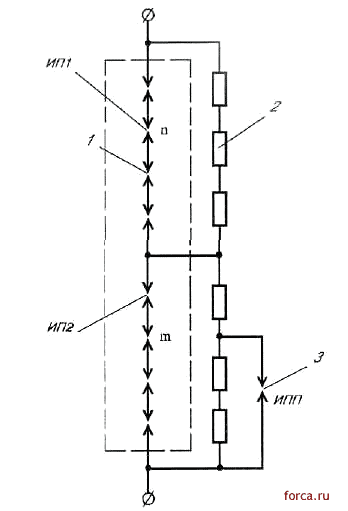

1 - единичные ИП блока (8 шт); 2 - шунтирующий резистор ИП; 3 - поджигающий ИП

Схема поджига ИП модернизированных разрядников РВМК

Допустимое повышение напряжения промышленной частоты оборудования в электросетях 110-750 кВ для вентильных разрядников типа РВМК

Оборудование	Номинальное напряжение, кВ	Допустимое повышение напряжения при длительности воздействия, с
		1200	20	1	0,1
Вентильные разрядники типа РВМК	330-500	1,15	1,35	1,45	—
Вентильные разрядники типа РВМК-П	330-500	1,15	1,35	1,70	—

Ток проводимости (утечки) элементов вентильных разрядников

Тип разрядника или его элементов	Выпрямленное напряжение, приложенное к элементу разрядника, кВ	Ток проводимости элемента разрядника, мкА	Верхний предел тока утечки, мкА
Основной элемент разрядника серии РВМК	18	900-1300
Искровой элемент разрядника серии РВМК	28	900-1300
Основной элемент разрядников РВМК-330П, РВМК-500П	24	900-1300

Емкости для сглаживания выпрямленного напряжения

при измерении токов проводимости разрядников

Тип разрядника	Номинальное напряжение, кВ	Наименьшая емкость, мкФ
		одно полупериодная схема	двухполупериодная схема
Элементы серии РВМГ, основной и искровой элементы разрядника РВМК	-	0,2	0,1

Пробивное напряжение искровых промежутков элементов

вентильных разрядников при промышленной частоте

Тип элемента или разрядника	Пробивное напряжение, кВ
Основной элемент разрядников РВМК-330, РВМК-500	40-53
Искровой элемент разрядников РВМК-330, РВМК-500, РВМК-500П	70-85
Основной элемент разрядников РВМК-500П	43-54
