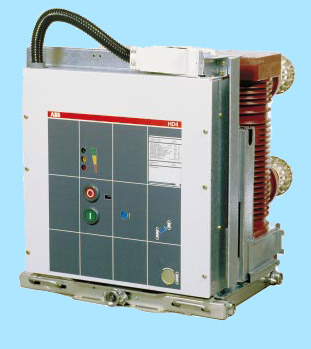

HD4/GT 12.06.25 – элегазовый выключатель

Производитель: ABB
Номинальное напряжение, кВ: 10
Наибольшее рабочее напряжение, кВ: 12
Номинальный ток, А: 630
Номинальный ток отключения, кА: 25
Электродинамическая стойкость (кА): 65
Ток термической стойкости, кА (с): 25 (3)
Собственное время отключения, мс: 45
Полное время отключения, мс: 55-60
Собственное время включения, мс: 80
Масса, кг: 119

Стандарты ГОСТ 687-78, МЭК 62271-100
Выдерживаемое напряжение 50 Гц (1 мин), 42 кВ
Выдерживаемое напряжение импульса, 75 кВ
Номинальная частота, ном 50-60 Гц
Номинальные циклы О-0.3с-ВО-20с-ВО и О-0.3с-ВО-180с-ВО
Межполюсное расстояние 210 мм
Абсолютное давление SF6 380 кПа
Рабочая температура эксплуатации - 25 ... +55 °С
Механический ресурс выключателей при номинальном токе:
до 1600 А включительно - 10000 циклов ВО
2000 А и выше - 5000 циклов ВО

Коммутационная износостойкость, допустимое число операций отключения в диапазоне токов 60-100 % I оном при I оном равном:
31,5 - 40 кА - 30 отключений
20 - 25 кА - 25 отключений

Элегазовый выключатель HD4/GT 12.06.25 стационарного типа в качестве дугогасительной и изолирующей среды используется элегаз (шестифтористая сера). Отключение в элегазе происходит без среза тока и без перенапряжений, что обеспечивает длительный срок службы выключателя и ограничение всех видов нагрузок на аппарат. Полюса выключателя - герметичные, давление в них устанавливается один раз на весь срок службы (в соотв. со стандартами IEC 62271-100 и CEI 17-1), в обслуживании не нуждаются. Выключатель HD4/GT 12.06.25 имеет механический привод типа ESH. Выключатели HD4/GT соответствуют требованиям ГОСТ 68778, стандартов МЭК 62217-100, CEI 17-1 файл 1375, CENELEC HD 348 S3, а также нормативным требованиям основных развитых стран.

Стандартная комплектация выключателя
- привод с ручным взводом пружин;
- механический указатель состояния пружин привода (взведены/не взведены); механический указатель завода пружин привода;
- устройство сигнализации положения выключателя (вкл/откл);
- кнопка включения;
- кнопка отключения;
- счетчик операций;
- набор из 10 зависящих от положения выключателя вспомогательных контактов (четыре нормально замкнутых и три нормально разомкнутых в соответствии с требованиями).
Ручка ручного натяжения пружин привода.

Принадлежности, поставляемые по отдельному заказу

Отключающий расцепитель
Дополнительный отключающий расцепитель
Отключающий соленоид для расцепителя на микропроцессоре PR512 (PR512 устанавливается вне выключателя).
Включающий расцепитель
Расцепитель минимального напряжения
Расцепитель минимального напряжения с электронным устройством задержки (0,5 - 1 - 1,5 - 2 - 3 с) (источник питания подключается со стороны подачи питания).
Механическая блокировка расцепления при минимальном напряжении с электрической сигнализацией.
Электрическая сигнализация расцепителя минимального напряжения (под напряжением/без напряжения)
Вспомогательные и сигнальные контакты
Набор из 15 вспомогательных контактов выключателя (как альтернатива 10 стандартно поставляемым контактам) (в зависимости от области применения, имеется семь размыкающих контактов (НЗ) и восемь замыкающих контактов - НО).
Проходный контакт Q0 с кратковременным замыканием при отключении выключателя.
Выкатной вариант выключателя
