HPL 170B1 – элегазовый выключатель

Производитель: ABB
Номинальное напряжение, кВ: 150
Наибольшее рабочее напряжение, кВ: 172
Номинальный ток, А: 4000
Номинальный ток отключения, кА: 63
Ток термической стойкости, кА (с): 63 (3)
Собственное время отключения, мс: 14
Полное время отключения, мс: 40
Собственное время включения, мс: 60

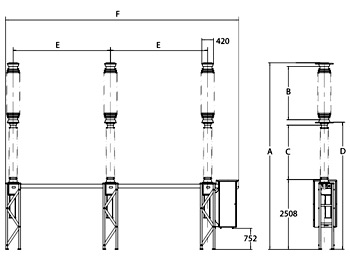

HPL 170B1 – элегазовый высоковольтный колонковый выключатель с дугогасительным устройством компрессионного типа. Число разрывов на полюс – 1. Длина пути утечки 25 мм/кВ, (большая длина - по запросу заказчика). Температурный диапазон -30 до +40 °C (возможна эксплуатация при температурах до -60 °C или до +70 °C, по требованию). Для эксплуатации в экстремальных внешних условиях выключатели серии HPL могут поставляться с защитными лакокрасочными покрытиями. Расчетная высота установки 1000 м над уровнем моря (другая высота установки - по запросу) Металлические элементы выключателя выполнены, преимущественно из алюминия, что обеспечивает высокую степень коррозионной стойкости без необходимости дополнительной защиты. Выключатели типа HPL в стандартном исполнении поставляются с изоляторами из высококачественного фарфора с коричневым глазурованием или с композитными изоляторами (светло-серого цвета). Система герметизации элегаза (SF6) содержит двойные уплотнительные кольца круглого сечения из нитрильного каучука во всех неподвижных уплотнениях и двойные X-образные (по форме сечения) кольца на всех динамических уплотнениях.

Элегазовый выключатель HPL 170B1 рассчитан на срок эксплуатации более 30 лет или 10 000 коммутаций без нагрузки, число механических операций под нагрузкой до срока проведения обслуживания определяется величиной отключаемого тока. Поскольку отключающая способность выключателя зависит от плотности элегаза, выключатель HPL оборудован монитором плотности, который представляет собой реле давления с температурной компенсацией. Выключатель управляется механизмом управления с моторно-пружинным приводом типа BLG, установленным в компактном брызгозащищенном и коррозионностойком корпусе, прикрепленном к опорной конструкции. Все выключатели серии HPL оборудованы одним указателем плотности элегаза на каждый полюс.
