HS PEXLIM T-T

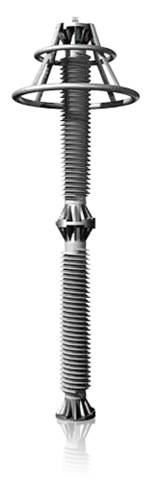

HS PEXLIM T-T ОПН ABB

ОПН на основе оксида цинка HS PEXLIM T-T, которые выпускает компания ABB. Эти ОПН предназначены для защиты электротехнического оборудования от грозовых и коммутационных перенапряжений:

  1. в зонах с очень высокой грозовой активностью;
  2. в условиях недостаточного заземления или ненадлежащего экранирования;
  3. для защиты важных объектов;
  4. там, где предъявляются очень высокие требования к энергопоглощению (напр. протяженные линии, шунтирующие конденсаторные батареи);
  5. особенно подходит для сейсмоопасных областей.

HS PEXLIM T-T идеально подходит там, где требуются малый вес, удобство при монтаже, долговечность, а также безопасность обслуживающего персонала.

Другие данные предоставляются по запросу. Обращайтесь к представителю АББ в вашем регионе.

Основные технические характеристики

Напряжение сети (Um) 245-800 кВ
Номинальное напряжение ОПН (Ur)180-624 кВ
Номинальный разрядный ток 8/20 мкс (МЭК)10/15/20 кАпик.
Классификационный ток (ANSI/IEEE)10/15 кАпик.
Выдерживаемый импульсный ток:
4/10 мкс100 кАпик.
прямоугольный импульс 2 000 мкс2 200 Апик.
Энергоемкость:
Класс разряда по линии (МЭК)Класс 5
[2 импульса, (МЭК ст. 8.5.5)15,4 кДж/кВ (Ur)]
Соответствует/превышает требования испытания на класс разряда по линии по нормам ANSI для систем 362 кВ.
Ток взрывобезопасности65 кАс и м.
Внешняя изоляцияСоответствует/превышает нормы
Механическая прочность:
Расчетная долговременная нагрузка (SLL)19 000 Нм
Расчетная кратковременная нагрузка (SSL)28 000 Нм
Условия эксплуатации:
Диапазон расчетных температурот -50 до +45 °С
Высота установки над уровнем морямакс. 1 000 м
Частота15-62 Гц

Гарантированные защитные характеристики HS PEXLIM T-T

Класс сети Класс напря-

жения ОПН

Длительно допустимое рабочее напряжение *Способность противостоять временным пере-

напряжениям

Остающиеся напряжения при волнах тока различной амплитуды и формы
согласно МЭКсогласно ANSI/ IEEE30/60 мкс8/20 мкс
UmUrUcMCOV1 с10 с1 кА2 кА3 кА5 кА10 кА20 кА40 кА
кВ ср. кВ.кВ ср. кВ.кВ ср. кВ.кВ ср. кВ.кВ ср. кВ.кВ ср. кВ.кВ пик.кВ пик.кВ пик.кВ пик.кВ пик.кВ пик.кВ пик.
245180144144209198354364371389405438476
192154154218207369380387406423457497
216156174246233415427435457476514559
228156180259246438451459482502542590
300228182182259246438451459482502542590
240191191273258461475484507528571621
362258206209310293523538548575599647704
264211212310293523538548575599647704
276221221314297531546556583608656714
380288230230328310554569580609634685745
400300240240342323577593604634660713776
420330264267378358638656669702731789859
360267291410388692712725761792856931
3902673154444207507717868248589271013
5503963173184744487938168318729089811072
4203363364784538078308468889249981091
44434935350647985387889493897710601153

800 кВ По запросу

* С предварительным нагружением энергией не более максимального значения для одинарного импульса (10,0 кДж/кВ (Ur)).

Технические характеристики покрышек HS PEXLIM T-T

Класс сети Класс напря-

жения ОПН

ПокрышкаДлина

пути

утечки

Внешняя изоляция *>Габаритные размеры
Um

кВ ср. кВ.

Ur

кВ ср. кВ.

 мм1,2/50 мкс сухая

кВ пик.

50 Гц под

дождем (60 с)

кВ ср. кВ.

60 Гц под

дождем (10 с)

кВ ср. кВ.

250/2500 мкс под дождем

кВ пик.

Масса

кг

Амакс. ммB

мм

C

мм

D

мм

Рис.
245180-216TH245715010815245107501702310600-3001
228TV2459900150070070010502453495600-3002
300228-240TV3009900150070070010502603495160080010003
362258-276TH3629900150070070010502653495160080010003
380288TH3809900150070070010502703495160080010003
400300TM4009900150070070010502703495160080010003
420330TH42012100183187486012753004035160080010003
360TH4201210018318748601275300403512008006003
390TV420143002162104810201500330457512008006003
550396TH55014300216210481020150035048902000100012004
420TH55014300216210481020150035048902000100012004
444TH55014850225010501050157540555402000100012005

* Сумма выдерживаемых напряжений пустых модулей ограничителя.

Технические характеристики покрышек HS PEXLIM T-T

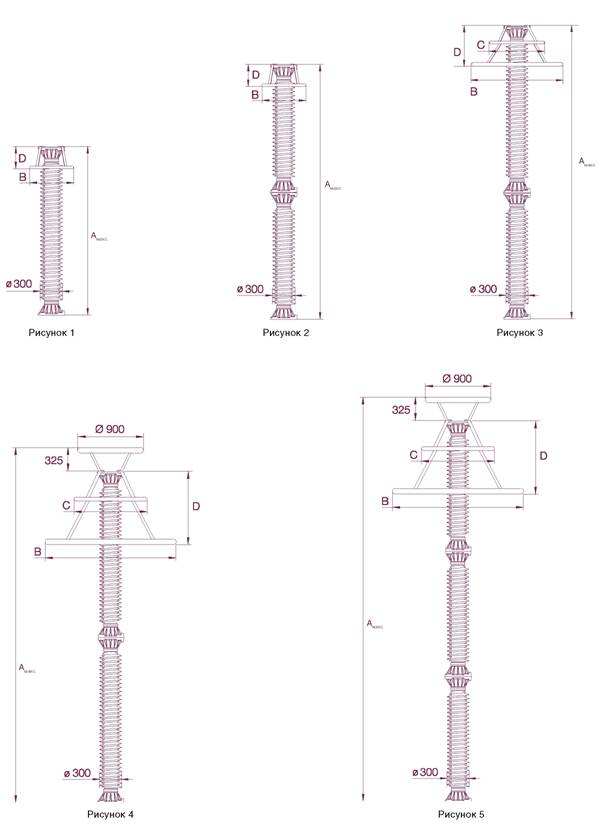

габариты покрышек HS PEXLIM T-T

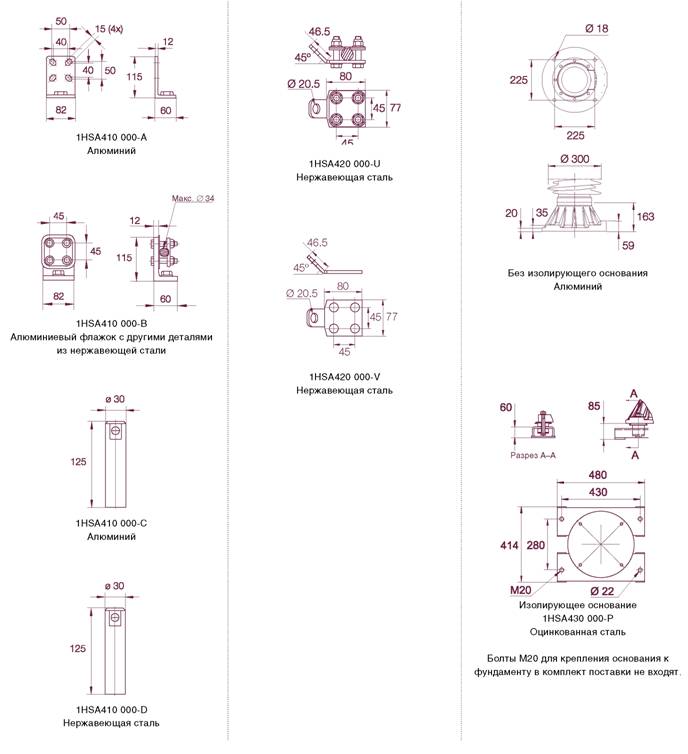

Дополнительные принадлежности HS PEXLIM T-T

Выводы заземленияУстановочный чертеж
Дополнительные принадлежности HS PEXLIM T-T

Отгрузочные данные HS PEXLIM T-T

Класс напря-

жения ОПН

Ur

кВ ср. кВ.

ПокрышкаКоличество ограничителей в одной общей упаковке
ОдинТриШесть
ОбъемМасса бруттоОбъемМасса бруттоОбъемМасса брутто
м3кгм3кгм3кг
180TH2455,43155,46766,01262
192TH2455,43165,46806,01270
216TH2455,43215,46926,01295
228TV2452,63404,3893--
228TV3002,84055,31006--
240TV3002,84075,31011--
258TH3622,84115,31026--
264TH3622,84115,31026--
276TH3622,84125,31028--
288TH3802,84145,31033--
300TM4002,84165,31038--
330TH4205,85076,61163--
360TH4205,24525,51086--
390TV4205,24835,51179--
396TH5506,76116,71355--
420TH5506,76126,71357--
Класс напря-

жения ОПН

Ur

кВ ср. кВ.

ПокрышкаКоличество ограничителей в одной общей упаковке
Один Два
ОбъемМасса бруттоОбъемМасса брутто
м3кгм3кг
444TH5503,76025,51054

Каждый упаковочный ящик содержит определенное количество модулей ОПН и дополнительные принадлежности для проведения сборки и монтажа. К каждому ящику снаружи прикрепляется упаковочный лист.

Каждый ящик пронумерован и все номера ящиков вместе с их содержимым указаны в отгрузочной спецификации.

АББ оставляет за собой право упаковывать ограничители в наиболее эффективной/экономичной комбинации. Поставка в нестандартной упаковке возможна за дополнительную плату. Бланк заказа.

• Значения в таблице следует рассматривать как примерные. Фактические значения могут отличаться.
