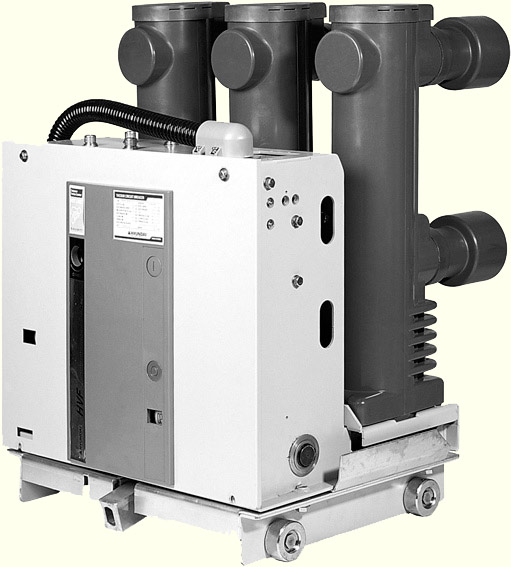

HVF – высоковольтный вакуумный выключатель на 10 кВ

Производитель: Hyundai heavy industries
Номинальное напряжение, кВ: 10
Наибольшее рабочее напряжение, кВ: 12
Номинальный ток, А: 630, 1250, 2000, 2500, 3150, 4000

Другие технические данные

Тип выключателя

HVF204*

HVF 2140*

HVF 2150*

HVF 2160 *

HVF 2170 *

Применимые стандарты

IEC 60056 (KR, GL)

IEC 62271-100

Частота (Гц)

50 / 60

Номинальный ток (А)

1. 630
2. 1250
4. 2000

630
1250

1. 630
2. 1250
4. 2000

630
1250
4. 2000
2500
3150

630
1250
3150
4000

Номинальный ток отключения цепи КЗ (кА)

25

25

31.5

40

50

Номинальный ток включения цепи КЗ (кА)

65

65

82

104

130

Кратковременный выдерживаемый ток за 3 сек (кА)

25

25

31.5

40

50

Выдерживаемое напряжение промышленной частоты (кВ, 1 мин.)

28/42

Выдерживаемое импульсное напряжение (кВ,1.2х50 )

75

Рабочая нагрузка

O - 0.3 сек - CO - 3 мин - CO / CO - 15 сек
- CO

Время замыкания (мс, при постоянном токе 110В)

75

55

54

Время размыкания (мс, при постоянном токе 110В)

60

32

36

Время размыкания (циклы)

5

3

Замыкание

Система

Пружинный механизм с запасенной энергией

Напряжение питания (В)

Постоянный ток 24, 48, 60, 110, 125, 220/ переменный ток 110, 125, 220

Управление замыканием
и размыканием

Система размыкания

Шунтовый расцепитель

Напряжение питания (В)

Постоянный ток 48, 60, 110, 125, 220/ переменный ток 110, 125, 220

Эксплуатационный ресурс (раз)

Механическое управление

20 000

30 000

20 000

Электроуправление

20 000

20 000

Свободные контакты

4NO+4NC (Макс. 10 NO +10 NC +1Вт)

Вес выключателя (кг)
(основная часть)

1. 150
2. 160
4. 160

1. 110 2. 110

1. 110 2. 110 4. 130

115
115
4. 130
145
145

1. 200 2. 200
250
250

Полное наименование выключателя: вместо звездочки "*" подставить номер. Номер указан в соответствии со строкой "Номинальный ток".

HVF - серия вакуумных выключателей внутренней установки, производства корейской компании Hyundai. Выключатель имеет небольшие для своего класса напряжения габариты и адекватную цену. Предназначен для эксплуатации в электроустановках с номинальным напряжением 10 (6) кВ. Имеется в трех выкатных и стационарном вариантах.

Дополнительная информация: HVF и HVG вакуумные выключатели
