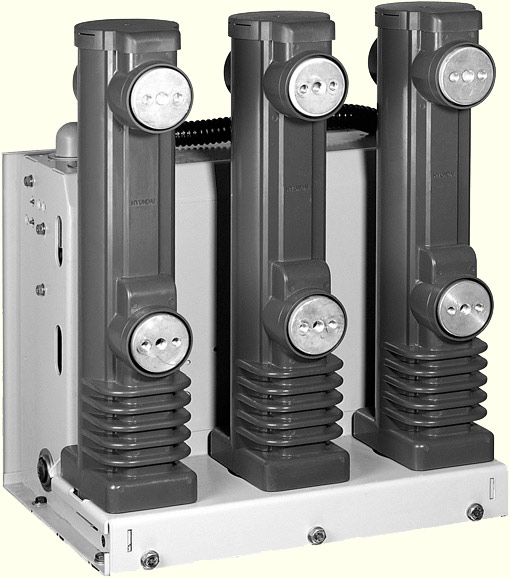

HVF 6 кВ вакуумный выключатель
Производитель: Hyundai heavy industries
Номинальное напряжение, кВ: 6
Наибольшее рабочее напряжение, кВ: 7,2
Номинальный ток, А: 630, 1250, 2000, 2500, 3150, 4000
Другие технические данные
|
Тип выключателя |
HVF 1140* |
HVF 1150* |
HVF 1160* |
HVF 1170* | |
|
Применимые стандарты |
IEC 62271-100 | ||||
|
Частота(Гц) |
50/60 | ||||
|
Номинальный ток (А) |
630 |
630 |
630 |
630 | |
|
Номинальный ток отключения цепи КЗ (кА) |
25 |
31.5 |
40 |
50 | |
|
Номинальный ток включения цепи КЗ (кА) |
65 |
82 |
104 |
130 | |
|
Кратковременный выдерживаемый ток за 3 сек (кА) |
25 |
31.5 |
40 |
50 | |
|
Выдерживаемое напряжение промышленной частоты (кВ, 1 мин.) |
20 | ||||
|
Выдерживаемое импульсное напряжение (кВ,1.2х50 ) |
60 | ||||
|
Рабочая нагрузка |
O - 0.3 сек - CO - 3 мин - CO / CO - 15 сек | ||||
|
Время замыкания (мс, при постоянном токе 110В) |
55 |
54 | |||
|
Время размыкания (мс, при постоянном токе 110В) |
32 |
36 | |||
|
Время размыкания (циклы) |
3 | ||||
|
Замыкание
|
Система |
Пружинный механизм с запасенной энергией | |||
|
Напряжение питания (В) |
Постоянный ток 24, 48, 60, 110, 125, 220/ переменный ток 110, 125, 220 | ||||
|
Управление замыканием и размыканием
|
Система размыкания |
Шунтовый расцепитель | |||
|
Напряжение питания (В) |
Постоянный ток 48, 60, 110, 125, 220/ переменный ток 110, 125, 220 | ||||
|
Эксплуатационный ресурс (раз) |
Механическое управление |
30 000 |
20 000 | ||
|
|
Электроуправление |
|
20 000 | ||
|
Свободные контакты |
4NO+4NC (Макс. 10 NO +10 NC + 1Вт) | ||||
|
Вес (кг) |
1. 110 |
1. 110 |
115 |
1. 200 | |
Полное наименование выключателя: вместо звездочки "*" подставить номер. Номер указан в соответствии со строкой "Номинальный ток".
HVF - серия вакуумных выключателей внутренней установки, производства корейской компании Hyundai. Предназначен для эксплуатации в электроустановках с номинальным напряжением 6 кВ. Имеется в трех выкатных и стационарном вариантах.
Дополнительная информация: HVF и HVG вакуумные выключатели
