Инфракрасное диагностирование высоковольтных кабелей Силовые кабельные линии электропередач

Конструктивное исполнение кабельных линий позволяет выявить в них следующие дефекты, следствием которых являются температурные аномалии:

внешних контактных соединений (в местах подключения кабеля к аппаратным выводам электрооборудования);

внутренних контактных соединений (в муфтах, доступных для осмотра);

загрязнение и увлажнение разделок кабелей;

перегревы кабелей в местах огнестойких проходок через перекрытия, перегородки и стены;

выявление участков доступных для осмотра кабелей с повышенными значениями диэлектрических потерь в изоляции (особенно в кабелях со значительным сроком службы и большим перепадом высоты прокладки);

перегруз кабелей, определяемый по температуре токоведущих жил в местах разделок и по температуре оболочек кабелей;

несимметричная токовая загрузка кабеля по фазам (для кабелей 0,4 кВ), выражающаяся в повышенном нагреве нулевого провода тепловизионную диагностику открытых контактных соединений кабельных линий выполняются в соответствии с действующими указаниями.

При выполнении обследований следует выполнять нормативные указания. Следует иметь в виду, что при выполнении тепловизионной диагностики высоковольтных кабелей коротковолновой камерой, легко спутать нагрев его сухой разделки из-за повышенных утечек (увлажнение, загрязнение изоляции) с повышенным коронированием в месте разделки т. к. коротковолновая камера чувствительна к короне и частичным разрядам.

Для того, чтобы отличить действительный нагрев разделки высоковольтного кабеля от ложного, связанного с коронированием и частичными разрядами в разделке (см. рис. 1), следует пользоваться общими рекомендациями. Тем не менее, выявленные очаги коронирования игнорировать нельзя и следует дефектовать, т.к. в этих местах корона и частичные разряды постепенно разрушают изоляцию.

Коронирование в разделке кабеля 10 кВ

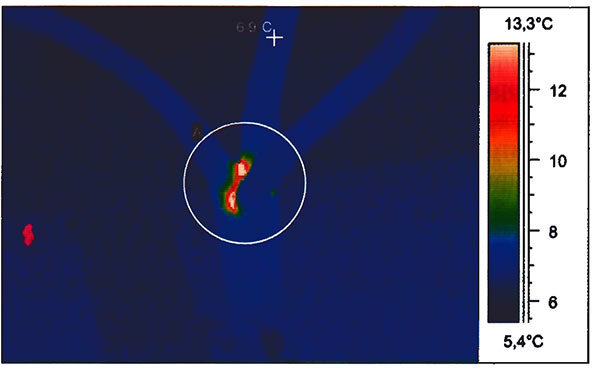

Рис.1. Коронирование в разделке кабеля 10 кВ, выглядящее как нагрев. Снято коротковолновой камерой.

Температуры нагрева и превышения температуры над температурой окружающего воздуха открытых контактных соединений кабелей не должны превышать нормативных значений.

Длительно допустимая температура элементов кабелей не должна превышать значений, приведенных в таблице 1.

В соответствии с п. 12.8.3 ПТЭ, в кабельных сооружениях должен быть организован систематический контроль за тепловым режимом кабелей.

Признаки и причины дефектов кабельных линий приведены в таблице 2.

Характерные термограммы дефектов кабельных линий, встречающиеся в эксплуатации, приведены на рис. 2.

Таблица 1. Длительно допустимая температура нагрева элементов кабелей

№ п/п	Наименование частей кабельной линии и материалов, из которых они изготовлены	Наибольшая допустимая температура нагрева, °Т	Документ, регламентирующий температурный параметр
1.	Открытые контактные соединения кабельных линий	в соответствии с нормами
2.	Токоведущие жилы силовых кабелей в длительном (аварийном) режиме с изоляцией: из поливинилхлоридного пластика и полиэтилена из вулканизированного полиэтилена из резины из резины повышенной теплостойкости из пропитанной бумажной изоляции при вязкой (обедненной) пропитке и номинальном напряжении кВ: 1 и 3 -6 10 -20 -35	70 (80) 90(130) 65 (-) 90 (-) 80 (80) 65 (75) 601-) 55 (-) 50 (-)	РД 153-34.0-20.363-99
3.	Токоведущие жилы силовых кабелей в муфтах при изоляции кабеля из пропитанной бумаги при напряжении кабеля, кВ: 3 и 6 10 -20 -35	80 70 65 60	ГОСТ 13781.0-86
4.	Токоведущие жилы силовых кабелей в муфтах при изоляции кабеля из пластиката, полиэтилена и самозатухающего полиэтилена	70
5.	Токоведущие жилы силовых кабелей при изоляции кабеля из вулканизирующеюся полиэтилена	90

Таблица 2. Признаки и причины дефектов кабельных линий

№ п\п	Характер температурной аномалии	Возможная причина температурной аномалии
1.	2.	3.
1.	Температура жил кабеля более значений, указанных в таблице 1	перегрузка кабеля; повышенная температура окружающей среды
2.	Температуры жил разных фаз одного и того же кабеля отличаются на 10°С и более	• несимметричная токовая нагрузка по фазам
3.	Нагрев оболочки кабеля на входе в соединительную муфту на 5°С и более по сравнению со средней температурой	• дефект соединения жил кабеля в соединительной муфте
4.	Общий или локальный нагрев воронки разделки кабеля на 5°С и более по сравнению со средней температурой	загрязнение и увлажнение разделок кабеля; внутренний дефект изоляции воронки разделки кабеля

нагрев оболочек кабелей

а) дефект контактного соединения в соединительной муфте кабеля. б) нагрев оболочек кабелей из-за перегрузки по току,

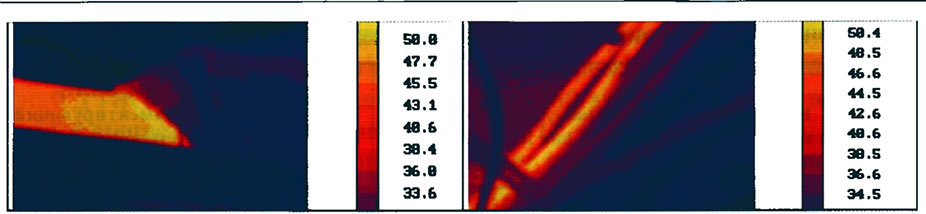

Рис. 2 (а—6). Характерные термограммы дефектов силовых кабельных линий

Рекомендуемые сроки устранения дефектов кабельных линий приведены в таблице 3.

Таблица 3. Рекомендуемые сроки устранения дефектов кабельных линий

№ п\п	Возможная причина дефекта	Рекомендуемые сроки устранения дефектов
1.	Открытые контактные соединения	• в соответствии с действующими указаниями
2.	Перегрузка кабеля	• при величинах температуры жил кабеля, приведенных в таблице 1 - немедленно установить и устранить причину повышения температуры жил кабеля
3.	Несимметричная токовая нагрузка	• при величинах температуры жилы наиболее нагруженной фазы кабеля, приведенных в таблице 1 - в течение 10 дней установить и при необходимости устранить причину несимметрии
4.	Дефект соединения жил кабеля в соединительной муфте	• выполнить ремонт муфты в течение 30 дней
5.	Загрязнение, увлажнение и внутренний дефект изоляции воронки разделки кабеля	• выполнить ремонт воронки разделки кабеля в течение 30 дней
