Инструкция по эксплуатации КТП
ИНСТРУКЦИЯ
по эксплуатации комплектных трансформаторных подстанций наружной установки /КТП/
1. ОБЩИЕ ПОЛОЖЕНИЯ.

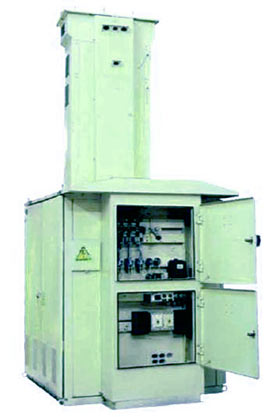

1.1.Комплектные трансформаторные подстанции (КТП) предназначаются для наружной установки. Они служат для приема, трансформирования и распределения электроэнергии потребителям.
2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ.2.1.Техническая характеристика КТП указана в таблице №1.
Таблица 1.
| № | ТИП
| Мощность | Сторона ВН | Сторона НН | ||||
| п/п | Номинальное напряжения (кВ) | Номинал. Ток (А) | Номинал Ток предохр. (А) | Номинал напряж. (кВ) | Номинал. Ток (А) | |||
| I | КТП | 63/6 | 63 | 6 | 8 | 0,4/0,23 | ||
| 2 | КТП | 63/10 | 63 | 10 | 5 | 0,4/0,23 | ||
| 3 | КТП | 100/6 | 100 | 6 | 10 | 20 | 0,4/0,23 | |
| 4 | КТП | 100/10 | 100 | 10 | 8 | 16 | 0,4/0,23 | |
| 5 | КТП | 160/6 | 160 | 6 | 154 | 25 | 0,4/0,23 | 231 |
| 6 | КТП | 160/10 | 160 | 10 | 9,25 | 20 | 0,4/0,23 | 231 |
| 7 | КТП | 250/6 | 250 | 6 | 24,2 | 40 | 0,4/0,23 | 362 |
| 8 | КТП | 250/10 | 250 | 10 | 14,4 | 30 | 0,4/0,23 | 362 |
3. БЛОКИРОВКИ.
3.1.В КТП предусмотрены механические блокировочные устройства, обеспечивающие безошибочную коммутацию и безопасный доступ к частям, находящимся под высоким напряжением.
4. МОНТАЖ И ЗАЗЕМЛЕНИЕ.4.1.На месте установки КТП должна быть подготовлена площадка. Она должна иметь маслосборную яму глубиной 150 мм, которая засыпается просеянным гравием, размером от 3 до 5 см.
4.2.При установке КТП необходимо предусмотреть:
- свободную выкатку силового трансформатора;
- свободный приток и отвод воздуха через жалюзи;
- пожарный подъезд.
4.3.Корпус КТП устанавливается на стационарный фундамент.
4.4.После установки на фундаменте, корпус нивелируется и притягивается анкерными болтами.
4.5.Установку КТП следует выполнять в соответствии с ПУЭ. Корпус подстанции присоединяется к контуру заземления не менее чем в двух точках.
4.6.Вся аппаратура подстанции в целях обеспечения безопасных условий работы заземляется соединением с корпусом подстанции.
4.7.Заземление разрядников ВН установленных на концевой опоре, осуществляется в соответствии с ПУЭ.
5. ПРАВИЛА ЭКСПЛУАТАЦИИ КТП. 5.1. Включение подстанции:5.1.1.До включения КТП необходимо проверить:
- техническое состояние и правильность заземления КТП;
-правильность подключения КТП к линии высокого напряжения и сети 0,4кВ;
-высоковольтный и низковольтный отсеки и отсек силового трансформатора и удалить из них посторонние предметы;
- наличие и исправность плавких вставок предохранителей и соответствие их параметрам силового трансформатора;
-уровень масла в трансформаторе;
-правильность выполнения блокировок .
5.1.2. Последовательность операций при включении КТП следующая:
-установить защитную сетку и закрыть защитный щиток в отсеке ВН корпуса КТП;
-отключить заземляющее устройство;
- включить разъединитель;
- включить рубильник по стороне низкого напряжения;
- проверить наличие напряжения, убедившись в исправности КТП, включить поочередно автоматы прис.0,4кВ.
5.2. Отключение подстанции производится в обратной последовательности
5.3. Осмотр и уход.Каждые 6 месяцев проверять общее состояние КТП. Проверять исправность работы реле и измерительных приборов в соответствии с инструкциями для этих аппаратов, периодически проверять состояние контактов аппаратов низкого напряжения. При необходимости очистить контакты мелкой наждачной бумагой или заменить их, если они сильно обгорели. Проверить чистоту опорных и проходных изоляторов. Контролировать уровень масла в расширителе трансформатора, ремонт или замену вышедших из строя приборов и оборудования необходимо производить только при снятом напряжении.
