Инструкция по использованию когтей и лазов монтерских

1. ОБЩИЕ ПОЛОЖЕНИЯ.

1. Настоящая инструкция распространяется на когти и лазы монтерские.

2. Для выполнения работ на деревянных и деревянных с железобетонными приставками опорах воздушных линий электропередачи и линиях связи необходимо применять монтерские когти, а для подъёма на железобетонные опоры трапецеидального сечения и выполнения работ на них — монтерские лазы.

3.К выполнению самостоятельных верхолазных работ должны допускаться профессионально подготовленные работники не моложе 18 лет, прошедшие медицинский осмотр в соответствии с требованиями ДНАОП 0.03-4.02-94 "Положение о медицинском осмотре работников определенных категорий". Работники, впервые допущенные к выполнению верхолазных работ, должны работать в течение 1 года под непосредственным наблюдением опытных работников, назначаемых приказом по предприятию.

Работники, допущенные к самостоятельному выполнению верхолазных работ, должны иметь соответствующую запись в удостоверении на право выполнения таких работ.

4. Контролировать исправное состояние когтей и лазов должен работник, назначенный распоряжением по подразделению (цеху, участку) предприятия.

5.Каждый работник, выполняющий работы с применением когтей и лазов, должен быть обеспечен предохранительным поясом.

6.Материал и конструкция ремней для закрепления должны обеспечивать надежность и удобство использования когтей и лазов при выполнении работ в различных климатических условиях и во все времена года.

Ремни для крепления должны изготавливаться из двухслойной кожи, пропитанной жиром и вытянутой. Толщина готовых ремней должна быть не менее 3мм. Пряжки должны иметь защитно-декоративное покрытие и пришиваться к ремню льняными дратвенными нитками или другими равноценными по прочности.

На стременном ремне каждого когтя или лаза должна быть бирка с указанием его номера и даты проведения следующего испытания.

7.Монтерские лазы предназначены для подъема на железобетонные опоры прямоугольного сечения ВЛ 0,4-20кВ следующих типов:

7.1. длиной 9,5м, (СНВ 2,0-9,5 ТУ 34-17348-79).

7.2. длиной 10,5 м (СВ 10,5-2,6, СВ 10,5-2,5; СВ 10,5-5).

7.3. длиной 11 м (СВ 11,0-2,7, СВ 11,0-3,2/ ГОСТ 23613-79).

8. В комплект монтерских лазов входят: лазы с пластинами, привязные ремни, две пары запасных пластин.

9. Для применения лазов на стойках разных типов необходимо установить рабочие пластины путем поворота на 1800 в горизонтальной плоскости в соответствии применяемой стойке. Положение пластин контролируется расстоянием между их внутренними торцами:

Для стоек 9,5 м - 185 + 4мм

10,5 м - 215 + 4мм

11,0 м - 200 + 4мм

10. Плотность прижатия пластин должна допускать их свободное перемещение в горизонтальной плоскости, но не допускать значительных колебаний в вертикальной плоскости. Расстояние между пластиной и серпом в месте крепления пластины не должно превышать 1мм.

11. Работа на опоре, необходимо пользоваться предохранительным поясом.

12. Категорически запрещается:

- производить работы на ж/б опорах с изгибающим моментом менее 2,0 т/м;

- подниматься на ж/б опоры, подверженные прохождению токов замыкания на землю;

- подниматься на дефектные деревянные и ж/б опоры.

13. Металлические детали когтей и лазов не должны иметь вмятин, трещин, надломов, заусенцев, острых кромок. Места сварки деталей должны быть ровными, гладкими, без раковин и других дефектов. Съемные шипы не должны быть сбитыми или скошенными.

14. Перед каждым подъемом на опору необходимо тщательно осмотреть когти и лазы и убедиться в том, не просрочена ли дата испытания их, а узлы и детали исправны. Особое внимание следует обратить на прочность сварных швов, целостность твердосплавных вставок шипов, целостность прошивки ремней и надежность пряжек, наличие контргаек и шплинтов, надежность закрепления конца сдвоенной пружинной ленты на бара бане червячного механизма, а также на надежность фиксации наконечника тросовой петли универсальных лазов в гнезде корпуса механизма, исправность которого проверяется вращением рукоятки червячного механизма.

15. Пользоваться когтями и лазами, у которых затуплены иди поломаны шипы запрещается.

16. Монтерские когти и лазы должны проходить не реже 1 раза в 6 мес. периодическое испытание статической нагрузкой 1350 Н (135 кгс).

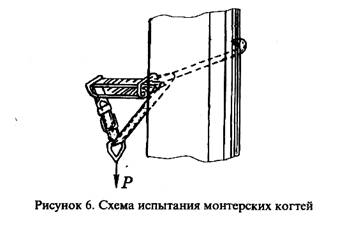

При проведении испытания статическая нагрузка должна прикладываться в течение 5 мин непосредственно к крепежным ремням каждого когтя или лаза так, чтобы ось нагрузки Р проходила через центр подножки в соответствии с рисунком .

Монтерские когти

17. Монтерские когти, подлежащие испытанию, сначала необходимо тщательно осмотреть.

При осмотре когтей необходимо проверить состояние закрепления всех деталей (серповидной части к подножке, закрепление шипов), целостность прошивки ремней и надежность пришивки пряжек. Стопорная гайка должна быть надежно затянута и за шплинтована стопорным кольцом. Шипы должны быть завернуты до упора и правильно заточены.

После осмотра и устранения выявленных дефектов необходимо провести испытание когтей нагрузкой.

Прочность когтя проверяется статической нагрузкой в рабочем положении на деревянном столбе, диаметр которого соответствует номеру когтя.

Коготь должен выдерживать статическую нагрузку без остаточной деформации и разрыва сварных швов, а также не иметь надрывов ремня или повреждения пряжки.

Не допускается наличие остаточной деформации когтей после снятия статической нагрузки.

Отсутствие остаточной деформации должно проверяться замером раствора и подъема когтя до и после проведения испытания.

18. При осмотре лазов необходимо проверить состояние узлов деталей, болтовых соединений, сменных пластин, наличие контргаек и шплинтов, а также состояние закрепления ремней. Особое внимание необходимо обратить на состояние заточки съемных твердосплавных пластин, закрепление их к основанию, а для универсальных лазов — на состояние узлов тросовой петли и механизма регулирования ее раствора. При осмотре тросовой петли необходимо определить степень износа проволок троса и ветвей сдвоенной пружинной ленты, а также надежность соединения ее с тросом. Сварные швы необходимо проверить на отсутствие трещин или каких-либо механических повреждений. Изношенные или поврежденные шипы необходимо снять и заменить новыми.

После проведения осмотра и устранения обнаруженных дефектов лазы должны пройти испытание.

При проведении испытания лазы необходимо установить в рабочее положение на специальном испытательном стенде, имитирующем конфигурацию нижней части опоры воздушной линии электропередачи, для которой они предназначены.

После проведения испытания статической нагрузкой каждый лаз необходимо осмотреть и при обнаружении остаточных деформаций деталей, трещин, надрывов крепежных ремней или заедания механизма регулирования раствора тросовой петли отбраковать и изъять из дальнейшей эксплуатации.

19. При испытании лазы должны быть установлены в рабочее положение на специальном испытательном стенде, имитирующем конфигурацию нижней части опоры линии электропередачи, для которой они предназначены. После испытания статической нагрузкой каждый лаз подвергается внешнему осмотру. Лазы, у которых обнаруживаются остаточные деформации деталей, трещины, надрывы крепежных ремней, бракуются и к дальнейшей эксплуатации не допускаются.

20. В состав комиссии по испытаниям входят мастер и два опытных работника подразделения.

21. Результаты испытаний когтей и лазов необходимо записывать в "Журнал учета и осмотра такелажных средств, механизмов и приспособлений".

22. Ремни для затягивания пятки нагрузкой не испытываются; пригодность их к дальнейшей эксплуатации устанавливается осмотром.
