1.Общая часть.

1.1. Настоящая инструкция составлена на основании:

«Инструкции. ГКД 34.20.507-2003 «Правил технической эксплуатации электрических станций и сетей » издание первое, 2003 г».

«Инструкции. ДНАОП 1.1.10-1.01-97 «Правил безопасной эксплуатации электроустановок » издание второе, 2000 г».

«Инструкции. СОУ-Н МПЕ40.1.20.563:2004 «Ликвидации аварий и технологических нарушений режима на энергопредприятиях и в энергообъединениях», 2005 г.».

1.2. Знание настоящей инструкции обязательно для:

а) начальника ОДС;

б) зам. начальника ОДС;

в) диспетчеров ОДС;

г) начальников РЭСов;

д) главных инженеров РЭСов;

е) зам. начальников РЭС по оперативной работе;

ж) диспетчеров ОДГ;

з) мастеров РЭСов;

и) оперативного (дежурного) и оперативно-производственного персонала

РЭСов;

к) начальников групп подстанций;

л) мастеров групп подстанций;

м) оперативного (дежурного) и оперативно-производственного персонала

групп подстанций;

н) персонала СПС;

о) персонала СРС.

2. Признаки работы сети с замыканием «на землю».

2.1. В сетях 3 – 35кВ замыкание «на землю», получившее название «земля в сети», является наиболее частым видом повреждения и составляет 70 – 75 % всех случаев повреждений. Причинами возникновения замыкания «на землю» могут быть :

  • электрические или механические повреждения изоляции;
  • загрязнение или увлажнение изоляции;
  • обрыв проводов или тросов;
  • падение посторонних предметов на токоведущие части.

2.2. В зависимости от характера повреждений, «земля» в сети может быть: полной или частичной, устойчивой или перемежающейся.

2.3. Признаком работы сети в режиме замыкания «на землю» свидетельствует повышение фазного напряжения на неповрежденных фазах и снижение на поврежденной фазе по отношению к земле.

Показания приборов при однофазных повреждениях:

Вид однофазного повреждения Показания прибора
1 2 3
Замыкание фазы на «землю» безобрыва провода

Замыкание фазы на «землю»

Трансформатор потребителя

а

Полная «земля». Ua = 0

Uв, Uc – полные линейные напряжения

б

Нормальное, симметричное

Замыкание на «землю» оборваного провода со стороны питания

Замыкание на «землю»

Трансформатор потребителя

а

Полная «земля». Ua = 0

Uв, Uc – полные линейные напряжения

б

Несимметричное , причем Uас наименьшее.

Работа электродвигателей невозможна.

Замыкание на «землю» обоих концов оборванного проводаС

Замыкание на «землю»

Трансформатор потребителя

а

Полная «земля». Ua = 0

Uв, Uc – полные линейные напряжения

б

Из-за изменения контакта между концами оборванного провода и землей колеблется.

Работа электродвигателей невозможна.

Замыкание на «землю» оборванного провода со стороны потребителя

Замыкание на «землю»

Трансформатор потребителя

а

Перекос показаний вольтметров контроля изоляции – «неполная земля».Вольтметр поврежденной фазы Uа дает большее показания, чем на остальных фазах Uв, Uc.

б

Несимметричное. Uас – наименьшее.

Работа эл.двигателей невозможна.

Обрыв провода без замыкания на «землю»

Обрыв провода

Трансформатор потребителя

а

Перекос в показаниях приборов конт-роля изоляции – «неполная земля».

Вольтметр поврежденной фазы Uа дает большее показания, чем на остальных фазах Uв, Uc.

б

Несимметричное. Uас – наименьшее.

Работа эл.двигателей невозможна.

Примечание:

а) показания контроля изоляции на питающем конце;

б) напряжение у потребителя.

2.4. При металлическом замыкании на “землю” одной из фаз показания прибора, контролирующего изоляцию этой фазы, равняются нулю, а показания приборов двух других фаз возрастают в 1.73 раза по отношению к фазному.В случае неполного замыкания на “землю”, т.е. при замыкании через некоторое сопротивление, показания прибора, контролирующего изоляцию поврежденной фазы, уменьшаются на величину DU-величина падения напряжения, а двух других увеличиваются на величину Uл-DU,где Uл- линейное напряжение сети где возникло замыкание на “землю”.При перемежающейся (неустойчивой) отклонения в показаниях приборов то уменьшается, то увеличиваются.

2.5. Контроль состояния изоляции в сетях 3 – 35кВ на подстанциях и в части РП осуществляется автоматически с выдачей сигнала на панель ЦС или ДП. Приборы контроля изоляции подключены к вторичным цепям напряжения соответствующих ТН. Учитывая то, что КИЗ на ПС и РП выполнен по схеме на реле минимального и максимального напряжений при появлении данного сигнала персонал обязан убедится по приборам КИЗ в том, что сеть действительно работает в режиме замыкания на «землю».

2.6. Персонал обязан уметь отличать по показаниям приборов КИЗ наличие “земли” в сети от других ненормальностей в работе оборудования и сетей, которые

могут привести к срабатыванию автоматического контроля изоляции:

2.6.1. Неполная “земля” – перекос может возникнуть при плановом или аварийном объединении сети с изолированной нейтралью с сетью с компенсированной нейтралью (имеющей дугогасящие катушки).

2.6.2. Перекос может возникнуть при перегорании провода ВЛ.

2.6.3. Перекос может возникнуть при неполнофазном отключении (включении) МВ.

2.6.4. В сетях с резонансной (точной) настройкой дугогасящих катушек (ДГК) при «земле» в соседней сети и наличии двухцепных ВЛ может возникнуть перекос.

2.6.5. При значительном отличии емкостей фаз сети по отношению к земле может возникать постоянный перекос.

2.6.6. При перегорании предохранителей на стороне высшего напряжения ТН фазы «А», показания приборов КИЗ будут в следующих пределах : Uа – от 0 до 0,5Uф; Uв, Uc равны Uф.

2.6.7. При перегорании предохранителей на стороне низкого напряжения ТН фазы “А”, показания приборов КИЗ будут в следующих пределах : Uа – от 0 до 0,1Uф; Uв, Uс равны Uф.

2.6.8. В сетях с резонансной настройкой дугогасящих катушек при замыканиях в соседней сети, электрически не связанной с первой, при наличии ВЛ в двухцепном исполнении, каждая из которых включена в соответствующую сеть.

3.Оперативные действие при появлении замыкания “землю”.

3.1. При возникновении замыкания на землю персонал должен немедленно приступить к отысканию места повреждения и устранить его в кратчайший срок.

3.2. В зависимости от состояния оборудования допускается работа с заземленной фазой в сетях 6-10кВ, а также в сетях, к которым подключены электродвигатели высокого напряжения, если ток замыкания на “землю” меньше 5А, но не более 2 часов.

В исключительных случаях с разрешения главного инженера ЭС допускается работа сети с замыканием на «землю» продолжительностью до 6 часов.

Если установлено, что место замыкания на землю находятся не в обмотке статора электродвигателя, по усмотрению главного инженера предприятия эксплуатирующего электродвигатели, в исключительных случаях, допускается работа с «землей» в сети продолжительностью до 6 часов.

3.3. В сетях, имеющих дугогасящие катушки, время работы сети с замыканием на “землю” определяется условием работы ДКГ, а именно температура верхних слоев масла не должна превышать 90 0С, контролировать температуру масла следует через каждые 30 минут с записью в оперативном журнале. Отключение ДГК при работе сети с “землей” допускается лишь на время замера температуры масла ДГК.

Производить осмотры оборудования и оперативные переключения необходимо с применением защитных средств без напоминания диспетчера.

Следует помнить, что операции разъединителями находящимися под напряжением при наличии в сети «земли» ЗАПРЕЩЕНЫ. Это связано с тем что на ПС и РП отсутствует контроль величины тока замыкания на “землю”.

3.4. При явлениях феррорезонанса, появляющегося в некомпенсированных сетях при повышенных уровнях рабочего напряжения, может возникнуть длительный колебательный процесс (опасный для ТН). Это явление сопровождается ростом показаний приборов КИЗ Uа, Uв, Uс >> Uф. Либо может возникнуть мгновенное «опрокидывание» фазы при этом Uа > Uф.

При появлении феррорезонанса необходимо изменить емкость сети. Это достигается включением ШСМВ (СМВ), предварительно проверив отсутствие замыкания на “землю” или отключением ненагруженных линий.

3.5. Если появление замыкания на “землю” совпало по времени с включением выключателя какого-либо присоединения, оперативный персонал обязан немедленно отключить этот выключатель и убедиться, что “земля” исчезла.

3.6. Автоматическое отключение какой-либо линии с успешным АПВ и появление замыкания на “землю” в этот момент, в большинстве случаев является признаком наличия замыкания на этой линии.

4. Методы отыскания замыкания на “землю”

4.1. Руководство по отысканию и устранение замыкания на “землю” возлагается на лицо в оперативном управлении, которого находится данная часть электроустановки согласно диспетчерского распределения управления оборудованием (смотреть Приложение А), по согласованию с вышестоящим оперативным персоналом, в оперативном ведении которого находится оборудование.

4.2. Отыскание места замыкания на “землю” осуществляется путем производства целенаправленных оперативных переключений, сопровождаемых постоянным контролем показаний приборов КИЗ.

4.3.Метод последовательного деления и многократного перегруппирования сети на участки, электрически не связанные между собой: при этом перебираются варианты различной конфигурации этих участков, благодаря чему удается выявить элемент с поврежденной изоляцией или значительно уменьшить размер участка в котором этот элемент находится. Этот метод применим для участков сети которые могут иметь два или более источников питания.

4.3.1. При замыкании систем шин (секций) 6 – 10кВ, на которых имеются ДГК, оснащенные автоматическим регулированием (РАНК – 2), необходимо выводить из работы автоматику (снять питание с РАНК – 2 отключением автоматов) и вводить в работу только при нормальном режиме работы сети.

4.3.2. При объединении сети с компенсированной нейтралью с сетью с изолированной нейтралью возможно возникновение опасных колебательных процессов (режим отделения или подключения ДГК к сети с “землей” ).

Поэтому ЗАПРЕЩЕНО к сети без ДГК и наличии в ней “земли” подключать сеть с ДГК (необходимо предварительно ДГК отключать от сети).

4.3.3. Включение на параллельную работу двух секций шин 6кВ в РП, при наличии “земли” в сети 6кВ ЗАПРЕЩЕНО.

4.3.4. На подстанциях ЗАПРЕЩЕНО объединять две секции или системы шин 6-10кВ при замыкании на “землю” одновременно на обеих секциях или системах сборных шин.

4.3.5. Допускается при отыскании “земли” в сети 35кВ кратковременное объединение по стороне 6-10кВ для перевода нагрузок, т.е. через трансформаторную связь.

4.4.Метод поочередного отключения параллельно работающих объектов возможен, если:

4.4.1. Отключение не несет ущерб потребителю.

4.4.2. Не будут возникать недопустимые перегрузки на оборудовании.

4.4.3. Не произойдет недопустимое снижение напряжения.

4.5. Метод поочередного кратковременного отключения тупиковых ВЛ (продолжительностью не более 1-2 сек) возможен после того, как:

4.5.1. По первым двум методам круг поиска места замыкания сведен к наименьшему по размерам участку.

4.5.2. На всех подстанциях этого участка произведен осмотр оборудования, включая осмотр вводов ВЛ.

4.5.3. Получено согласие потребителя.

ПРИМЕЧАНИЕ:

  • договоренность с потребителями на кратковременное обесточение (1 – 2 с) производится заранее и оформляется в письменном виде (должно быть отражено в инструкции по взаимоотношению с данными потребителями) . Список присоединений, которые можно кратковременно отключать должен находиться у соответствующего дежурного. Дежурный о кратковременном обесточении договаривается только с потребителями первой категории, а также с теми потребителями , письменной договоренности с которыми нет;
  • кратковременное обесточение не рассматривается как недоотпуск электроэнергии потребителю;
  • в случае отсутствия связи с потребителем принять все возможные меры по установлению связи с потребителем (по телефону, радио, письменно с нарочным);
  • отсутствие связи с потребителем при работе сети с “землей” ограничено по времени согласно п.п. 3.2.

5. Последовательность действий персонала при отыскании места замыкания на “землю”.

5.1. При появлении специального сигнала о нарушении изоляции, осматриваются приборы КИЗ с целью установления причины его появления.

5.2. Сообщается диспетчеру о появлении “земли” с перечислением фазных напряжений.

5.3. Отдается указание соответствующим абонентам о необходимости осмотра принадлежащего им оборудования. Осматривается оборудование подстанции со-

ответствующего напряжения. Одним из перечисленных выше методов исходя из конфигурации сети производится определение поврежденного участка.

5.4. В сети РЭС отыскание “земли” выполняется под руководством диспетчера РЭС.

5.5. В случае если путем поочередного отключения присоединений 6-10кВ отыскать “землю” не удалось дальнейшее руководство действиями персонала по отысканию “земли” в сети 6-10кВ возлагается на диспетчера предприятия.

5.6. Отыскание “земли” в сети 35кВ персонал производит под руководством диспетчера.

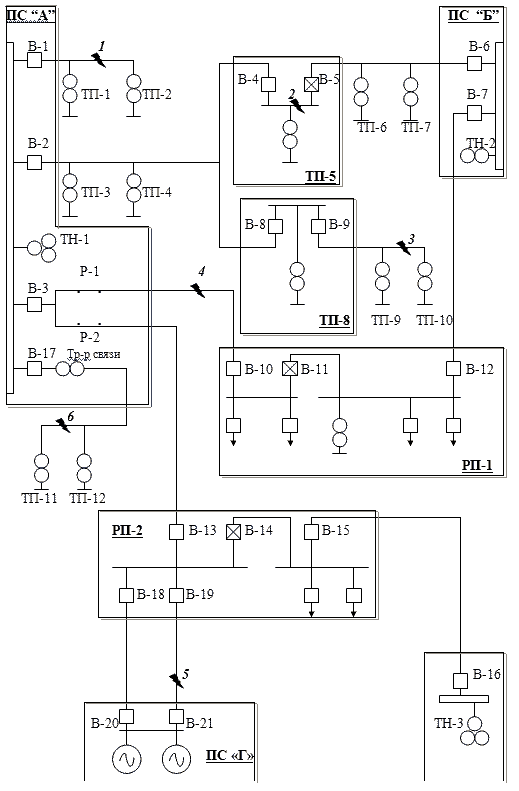

5.7.1. При повреждении в точке 1 применяется метод кратковременного отключения МВ.

5.7.2. При повреждении в точке 2 применяется метод последовательного деления и перегруппирования сети на участки: в ТП-5 включается В-5 и отключается В-4.

«Земля» с ПС «А» переходит на ПС «Б».

5.7.3. При повреждении в точке 3 в ТП-8 кратковременно отключается В-9.

5.7.4. При повреждении в точке 4 в РП-1 включается В-11 и отключается В-10, в РП-2 включается В-14 и отключается В-13. На ПС “А” отключается В-3 и Р-1. На ПС “А” включается В-3, в РП-2 включается В-13 и отключается В-14.

5.7.5. При повреждении в точке 5 применяется метод поочередного отключения параллельно работающих объектов: на ПС “Г” отключается В-21 в РП-2 отключается В-19.

5.7.6. При повреждении в точке 6 ТН-1 на ПС “А” не указывает на наличие “земли” в сети .

5.12. Проверка силового трансформатора:

  • выводится АВР, включается ШСМВ (СМВ) и выводятся защиты на нем;
  • отключается МВ трансформатора;
  • если “земля” не исчезла, а к ошиновке трансформатора попключен ТСН, то с трансформатора снимается напряжение и без напряжения отключается разъединитель ТСН, включается трансформатор и проверяется наличие “земли”.

5.13. Проверка трансформатора напряжения:

  • отключаются все МВ отходящих присоединений и МВ трансформатора;
  • без напряжения отключается разъединитель ТН;
  • для контроля показаний приборов КИЗа включается ШСМВ (СМВ);
  • если подстанция имеет одну секцию, то для контроля “земли” можно использовать смежную подстанцию.

5.14. Проверка ТСН, включенного на СШ (секцию) через разъединитель (без МВ):

  • отключаются все МВ отходящих присоединений и МВ трансформатора;
  • без напряжения отключается разъединитель ТСН;
  • для контроля показаний приборов КИЗа включаются ТН и МВ трансформатора.

5.15. Проверка шинных разъединителей:

  • отключаются все МВ отходящих присоединений и МВ трансформатора;
  • без напряжения отключаются ШР;
  • для контроля приборов КИЗа включается ШСМВ (СМВ);
  • если подстанция имеет две системы шин, а “земля” после отключения ШР не исчезла, то присоединения включаются на здоровую СШ;
  • если после отключения всех ШР “земля” на СШ (секции) не исчезла, то она на самой СШ (секции).

Замыкания на землю

Приложение А

ПЕРЕЧЕНЬ

оборудования, распределяемого согласно диспетчерского управления его состоянием .

  • Оборудование, находящееся в оперативном управлении диспетчера ОДС ЭС:
    • На подстанциях 35,110кВ:

2.1.1. Силовые трансформаторы 35кВ.

2.1.2. Системы (секции) шин 3-35кВ

2.1.4. ТН 3 – 35кВ.

2.1.5. ТСН -35кВ.

2.1.6. ШСМВ (СМВ) 6 – 35кВ.

2.2.По ВЛ:

2.2.1. Все ВЛ-35кВ

  • Оборудование, находящееся в оперативном управлении диспетчера ОДГ РЭС:

3.1. ВЛ-6 – 10кВ РЭС.

3.2. ТП, РП РЭС.

3.3. МВ, ЛР, ШР, ЗН на ЛР в сторону линии отходящих от шин ПС присоединений РЭС.

4. Оборудование, находящееся в оперативном управлении начальника (мастера) группы ПС:

4.1. Отходящие от шин ПС потребительские присоединения 3 – 10кВ.

ПРИМЕЧАНИЕ:

На потребительских ПС-35кВ и тупиковых ПС-110 кВ оборудование РУ на стороне высшего напряжения, силовые трансформаторы, системы (секции) шин 6 – 35кВ находятся в оперативном ведении диспетчера ОДС и оперативном управлении потребителя.
