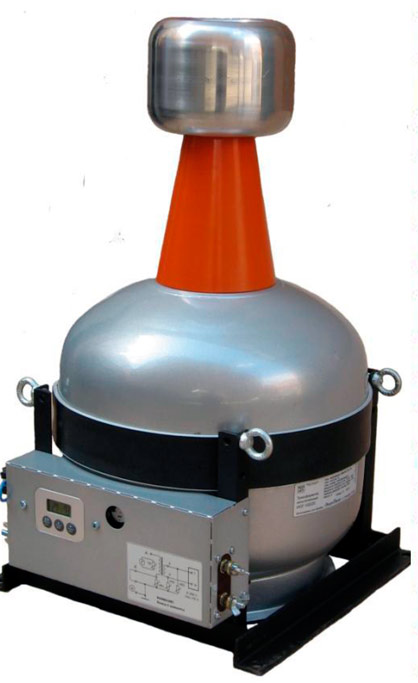

Элегазовый испытательный трансформатор ИОГ-100 кВ (20 кВА)

ИОГ-100 кВ испытательный трансформатор

Характеристика	Значение
Номинальное напряжение обмотки высшего напряжения. кВ	100
Максимальное напряжение обмотки высшего напряжения при повторно-кратковременном режиме, кВ	105
Номинальное напряжение обмотки низшего напряжения. В	220
Номинальная частота. Гц	50
Установившийся ток к.з., А, не менее	2,9
Напряжение короткого замыкания Г„, 9о	6,7
Максимальная емкость объекта испытании при 100кВ. нФ	6,4
Испытательная мощность, кВ А:
• длительный режим (1 час)	12
• повторно - кратковременный режим	20
Максимальная потребляемая от сети мощность, кВА	13,5
Интенсивность собственных ЧР. пКл. не более	5,0
Избыточное давление элегаза при заполнении, МПа. не более	0,32
Минимальное рабочее избыточное давление элегаза, МПа	0,25
Объем для заполнения элегазом, л	25
Габаритные размеры, мм	400x420x700
Масса, кг	85
