ИОГ- 15, ИОГ- 50, ИОГ- 100
Элегазовые испытательные трансформаторы ИОГ- (15...100) кВ

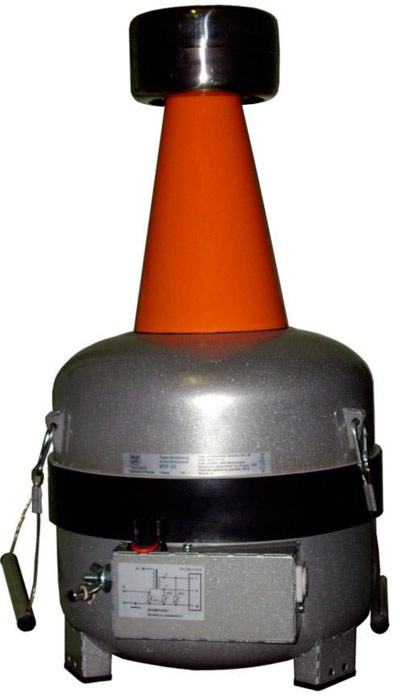

ИОГ- (15, 50) кВ

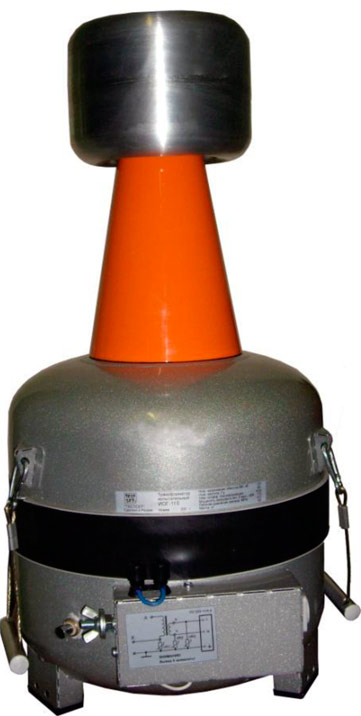

ИОГ-100 кВ
Характеристики испытательных трансформаторов ИОГ-(15...100) кВ
| Характеристика | Значение | ||
| ИОГ-100 (Р)* | ИОГ-50 (Р)* | ИОГ-15 | |
| Номинальное напряжение обмотки ВН, кВ | 100 | 50 | 15/10 ** |
| Максимальное напряжение обмотки ВН при ПВ 10%, кВ | 105 | 55 | 15/10 |
| Испытательное напряжение частоты 50 Гц, кВ | 110 | 55 | 16,5/11 |
| Номинальное напряжение обмотки низшего напряжения, В | 220 | 240 | |
| Номинальная частота, Гц | 50 | ||
| Установившийся ток к.з., А, не менее | 1.4 | 2,8 | 6,7/7,5 |
| Напряжение короткого замыкания Uкз, % | 3,5 | ||
| Минимальная емкость нагрузки, нФ | 0,0 (2,3) | 0,0 (5,8) | 0,0 |
| Макс. емкость нагрузки при номинальном напряжении, нФ | 2,5 (4,6) | 9,5 (20) | 105/170 |
| Максимальная емкость объекта испытаний, нФ | 15 | 40 | 330 |
| Испытательная мощность, кВА: | |||
| - длительный режим | 4.1 (-) | 4.4 (-) | 4,7 |
| - повторно - кратковременный режим, ПВ 10% | 7,8 (14,4) | 7,5(14,8) | 7,4 |
| Максимальная потребляемая мощность, не более, кВА | 5,5 | 4,8 | |
| Интенсивность собственных ЧР, пКл, не более | 5,0 | ||
| Изб. давление э лег аза, МПа, не более | 0,35 | 0,30 | 0,30 |
| Минимальное рабочее давление элегаза, МПа | 0,25 | 0,22 | 0,20 |
| Объем для заполнения элегазом, л | 15 | ||
| Габаритные размеры, мм | 350x350x620 | 350x350x580 | 350x350x420 |
| Масса, кг | 42 | 38 | 36 |
* Исполнение (Р) - трансформатор применяется преимущественно в качестве высоковольтного реактора
**Трансформатор имеет две секции обмотки НН. В знаменателе - данные для последовательного включения секций.
