Изоляторы

Опорные изоляторы предназначены для крепления токоведущих частей и изоляции их друг от друга и от заземленных частей в электрических аппаратах, распределительных устройствах электрических подстанций и комплектных распределительных устройствах. Опорный изолятор (рис. 1, а, б) состоит из фарфорового корпуса 1, в верхней и нижней торцовых частях которого заармирована фасонная гайка 2 с резьбовыми отверстиями для крепления. Опорные изоляторы различают по напряжению, механической прочности (разрушающим усилием на изгиб), климатическим исполнениям и категориям размещения.

Дополнительно по теме

Шины

Соединение шин. Классы контактных соединении

Камеры КСО-Збб, КСО-272, КРУ

Разъединители

РВ, РВО, РВФЗ, РЛНД

Предохранители до 1000В

Описание предохранителей ПК, ПР, ПН. Номенклатура предохранителей

Высоковольтные предохранители

Приводы к выключателям напряжением 3-10 кВ

Приводы ПР-10, ПР(А)-17, ПП-67, ППМ, ППВ-10, ПЭ-11

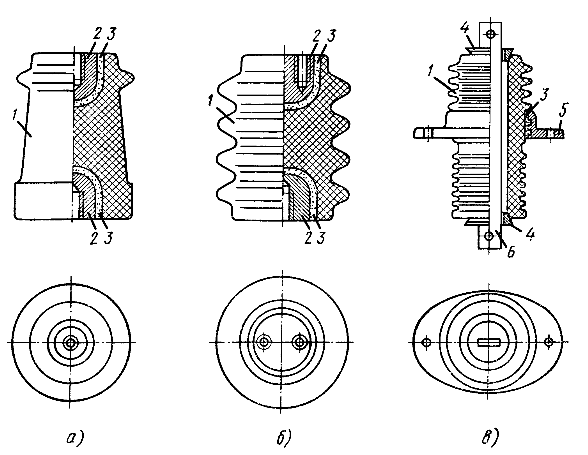

Рис. 1. Изоляторы

а - опорный ИО-10-375-IУЗ, б - опорный ИОР-10-375-IУ2, в - проходной ИП-10/630-750-IУ2; 1 - фарфоровый корпус, 2 - гайка, 3 - цементная армировка, 4 - металлический колпачок, 5 - чугунный фланец, 6 - токоведущая шина

ИП-10/630

В обозначении опорных изоляторов буквы и цифры означают: И - изолятор, О - опорный, Р -ребристый; 6 или 10 - номинальное напряжение, кВ, 375, 750, 2000 или 3000 - разрушающее усилие на изгиб, даН; I, II или III - исполнение конструкции (в зависимости от числа болтов, крепящих шины и сам изолятор); У, ХЛ и Т - климатическое исполнение (У - для умеренного, ХЛ - холодного и Т - влажного тропического климата); 1 - 5 - категорию размещения (1 - для работы на открытом воздухе, 2 -5 - в закрытых помещениях). Например, опорный изолятор с разрушающим усилием 375 даН, на номинальное напряжение 10 кВ, исполнения I (по одному крепящему болту), для умеренного климата и размещения в закрытом помещении обозначают ИО-10-375-IУЗ.

Проходные изоляторы (рис. 1, в) предназначены для прохождения токопроводящих стержней или шин через заземляемые перегородки и конструкции в распределительных устройствах, корпуса аппаратов, а также через стены и перекрытия. Проходной изолятор состоит из фарфорового корпуса 7, верхнего и нижнего колпачков 4, чугунного фланца 5 и медной или алюминиевой токоведущей шины 6. Колпачки и фланец скрепляют с фарфоровым корпусом цементирующим составом или механическим способом. В чугунном фланце имеются отверстия для крепления его к стене, металлическим конструкциям или плитам. Сечение токоведущей шины выбирают в зависимости от рабочего тока.

Проходные изоляторы (ИП), так же как и опорные, различают по номинальному напряжению (6 или 10 кВ), номинальному току (250, 400, 630, 1000 А и более) и разрушающим усилиям (375, 750 даН и более), исполнению отверстий в токоведущей шине (I, II, III), климатическим исполнениям (У, ХЛ, Т) и категориям размещения (1 - 5).

ИО-10

Изоляторы шинные SM

Изоляторы шинные служат для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита.

Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина. Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а так же возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).

Наименование

Размеры, мм

Внутренняя резьба

A

B

C

D

E

F

SM25

SM30

SM35

SM40

SM51

SM76

25

30

35

40

51

76

9

10

10

12

12

14

9

10

12

12

12

16

25

25

28

34

30

36

30

32

32

41

36

40

30

32

32

41

36

40

М6

М8

М8

М8

М8

М10

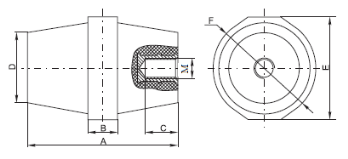

Габаритные размеры SM

ВЫБОР ШИННЫХ ИЗОЛЯТОРОВ

Допускаемая нагрузка на головку изолятора

где - разрушающая нагрузка на изгиб.

2. Наибольшая расчетная нагрузка на опорный изолятор

где - ударный ток трехфазного короткого замыкания, А; а - расстояние между осями шин смежных фаз, м; l - расстояние между изоляторами вдоль шин, м; - поправочный коэффициент на высоту шины при расположении шины на изоляторе "на ребро" (рис. 2);

где - высота опорного изолятора;

При расположении шины на изоляторе плашмя .

3. Наибольшая расчетная нагрузка для проходного изолятора

Условия выбора изоляторов

Параметр изолятора

Условия выбора

Номинальное напряжение

Номинальный ток (для проходных изоляторов)

Допускаемая нагрузка



Рис. 2. К определению расчетной нагрузки на изолятор.
