К-104 и К-105 КРУ ОЭнТ



К-104 и К-105

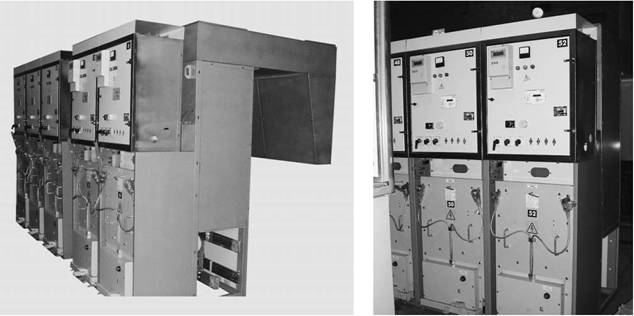

КОМПЛЕКТНЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА К-104 и К-105, относятся к серии КРУ Ретро ОЭнТ.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Параметры Значение
К-104К-105
Номинальное напряжение, кВ6; 10
Наибольшее рабочее напряжение, кВ7,2; 12
Номинальный ток главных цепей, А630; 1000; 1600; 20002000; 3150
Номинальный ток сборных шин, А1000; 1600; 2000; 31502000; 3150
Ток термической стойкости, кА20; 31,5
Ток электродинамической стойкости, кА51; 81
Расположение сборных шиннижнее
Условия обслуживаниядвустороннее
Вид линейных присоединенийкабельное нижнее; кабельное верхнее; шинное
Вид управленияместное; дистанционное
Габариты, мм: ширина глубина высота750

1250; 1450 2280

1250 1450 2340
Типы применяемых выключателейВВ/TEL-10; ВБ-10; ВБЭ-10; ZN-63A; ВВУ-СЭЩ; ЭВОЛИСВБЭ-10; ZN-63A
