К-26М-АЭ, К-27М-АЭ КРУ («Альянс-Электро»)
Линейка комплектных распределительных устройств дополнена ячейками серии К-26М-АЭ, К-27М-АЭ (НПФ «Альянс-Электро»). Они предназначены для электроснабжения собственных нужд электростанций (в т.ч. атомных), подстанций, ответственных потребителей электроэнергии и энергосистем промышленных предприятий. КРУ серии К-26(27)М-АЭ используются в сетях напряжением 20-24 кВ с изолированной нейтралью.
Технические характеристики КРУ на 20 кВ
| Наименование параметра | Значение |
| Номинальное напряжение, кВ | 20 |
| Номинальный ток главных цепей, А | 800-1250 (2500) |
| Номинальный ток отключения выключателя, кА | 40 |
| Габариты (ШхВхГ), мм | 800( 1125)х2200(2500)х 1600 |
Типы применяемых выключателей : SION, VD-4
Способ обслуживания : Односторонний

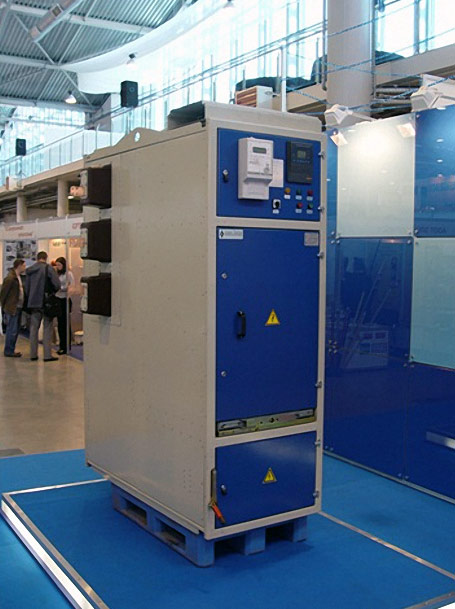

Ячейка КРУ К-26М-АЭ (К-27М-АЭ) — сборная металлоконструкция, рассчитанная на установку внутри здания. Ширина коридора управления в помещении распределительного устройства при двухрядной установке должна быть не менее 1600 мм. Предусмотрено двухстороннее обслуживание КРУ с возможностью одностороннего. Элементы, находящиеся под высоким напряжением, имеют степень защиты IP24, отсеки сборных шин и кабельного присоединения — IP20.
КРУ имеют: надёжный привод заземлителя; вакуумные выключатели Siemens; систему приводов для заземления главных цепей и перемещения выключателя.
