К-63 КРУ

К-63

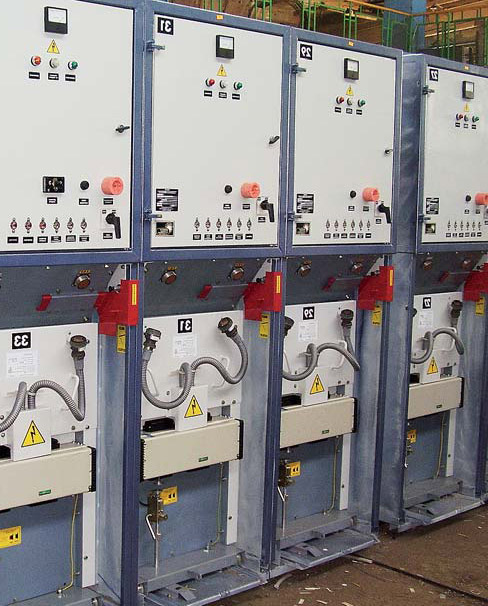

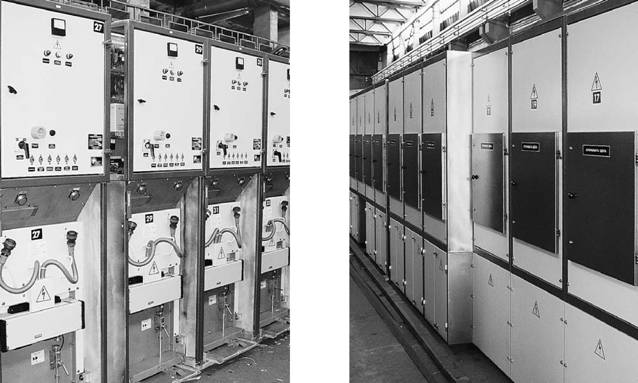

КОМПЛЕКТНОЕ РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО К-63

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Параметры Значение
Номинальное напряжение, кВ6; 10
Наибольшее рабочее напряжение, кВ7,2; 12
Номинальный ток главных цепей, А630; 1000; 1600
Номинальный ток сборных шин, А1000; 1600; 2000; 3150
Ток термической стойкости, кА20; 31,5
Ток электродинамической стойкости, кА51; 81
Расположение сборных шиннижнее
Условия обслуживаниядвухстороннее
Вид линейных присоединенийкабельное нижнее; кабельное верхнее; шинное
Вид управленияместное; дистанционное
Габариты, мм: ширина глубина высота900

1250

2380

Типы применяемых выключателейВВ/TEL-10; ВБ-10; ВБЭ-10; ZN-63A; ВВУ-СЭЩ; ЭВОЛИС
