КОРОБКИ ДЛЯ МОНОЛИТНОГО СТРОИТЕЛЬСТВА
HEGEL
Конструкция коробок для монолитного строительства является собственной разработкой инженеров фирмы. Подготовка коробок КУ и КР к монтажу практически одинакова. Сборка коробок происходит непосредственно на объекте, на месте установки. Для монтажа коробок требуется только нож электромонтажника. Конструкцией коробки при ее установке обеспечивается герметичность подсоединения труб, высокая скорость монтажа. Степень защиты - IP44. Напряжение - 400В. Материал - пропилен, имеющий огнестойкость 650 °С. Интервал температур от -25 до +60 °С.
Установочные коробки в сплошные стены
Установочные коробки в полые стены
Распаячные (разветвительные) коробки в сплошные стены
Распаячные (разветвительные) коробки в полые стены
Коробки с кабельными вводами открытой установки
Коробки для открытой установки с клеммной колодкой, нулевой шиной
Вид |
Артикул |
Внутренние размеры, мм |
Монтажная высота, мм |
Количество вводов, шт |
Примечание |

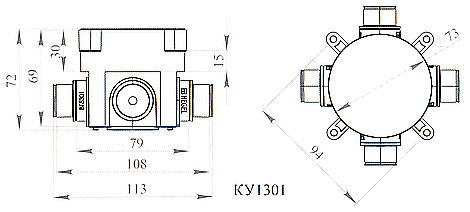

КУ1301
Ф70х66
72
4
коробка установочная, Ф трубы 20.25 мм

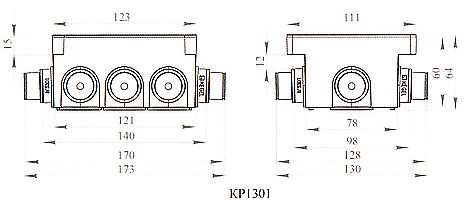

КР1301
118х76х58
60
8
коробка разветвительная, Ф трубы 20.25 мм
МОНТАЖ КОРОБОК ДЛЯ МОНОЛИТНОГО СТРОИТЕЛЬСТВА
Открыть крышку коробки, достать гермовводы ВГ5301 и поочередно вставить их в станку коробки, задвигая до щелчка.
Выбрать, через какие гермовводы будет вводиться труба и ножом обрезать их по линии отреза под диаметр трубы 20 или 25 мм.
Коробку можно использовать в качестве потолочной для подвески и подключения светильников. Для этого надо установить крюк 5301, сделав ножом в дне коробки с внешней стороны по утончению сквозной прорез длиной 20 мм. С усилием вставить крюк в дно коробки. Затем одеть изолятор на крюк. Максимальная нагрузка на крюк 15 кг.
Вставить трубы во все обрезанные гермовводы. Закрыть коробкой крышкой и установить ее на опалубке или арматуре, закрепив за ушки. Крышкой коробка должна плотно прижиматься к стенке опалубки. Если коробка не плотно прилегает к опалубке, то ее крышку можно зафиксировать от случайного открывания проволокой за ушки коробки поверх крышки крест накрест. Коробка готова к заливке в бетон.
