К3-35 - короткозамыкатель

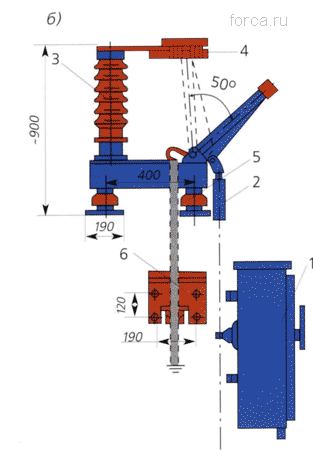

Короткозамыкатель К3-35: 1 - привод; 2 - тяга; 3 - колонка изолятора; 4 - неподвижный контакт; 5 - изолятор; 6 - трансформатор тока.

Допустимое количество включений на КЗ без смены контактов — не менее пяти, из них не менее трех на предельно допустимую амплитуду тока КЗ.

Короткозамыкатели наружной установки с приводом и трансформатором тока ТШЛ-0,5 предназначены для создания искусственного, короткого замыкания (двухфазного у КРН-35) при повреждениях в трансформаторе. Короткозамыкатели на 35 кВ выполняют в виде двух полюсов, соединяемых при монтаже в один двухполюсный аппарат (для систем с изолированной нейтралью).

Короткозамыкатели К3-35 представляют собой аппараты вертикально-рубящего типа, состоящие из основания, изоляционной колонки, неподвижного контакта с выводом для присоединения к линии электропередачи и заземляющего ножа, на конце которого укреплена съемная контактная пластинка. В основании короткозамыкатели размещен вал, установленный в подшипниках, две включающие пружины с регулировкой натяжения, соединенные с основанием и рычагами вала короткозамыкатели, а также гидравлический буфер. Нормальное положение короткозамыкателя отключенное. При этом нож отведен от неподвижного контакта на разрядное расстояние, а его включающие пружины растянуты. Это положение ножа фиксируется приводом. При подаче сигнала на привод короткозамыкателя привод освобождает нож короткозамыкателя, который под действием пружины входит в неподвижный контакт, создавая короткое замыкание на землю.
