КГЭШ ТУ 16.К73.012-95

Кабель силовой гибкий с медными многопроволочными жилами, с резиновой изоляцией, эластичными электропроводящими экранами, в резиновой оболочке, шахтный

Дополнительно по теме

Кабели силовые для стационарной прокладки с изоляцией из ПВХ пластиката.

Кабели силовые для стационарной прокладки с изоляцией из сшитого полиэтилена.

Кабели контрольные.

Кабели и провода силовые для нестационарной прокладки.

Провода силовые для электрических установок.

Провода неизолированные гибкие.

Провода для воздушных линий передач.

Провода и шнуры различного назначения.

КОНСТРУКЦИЯ

1. Т0К0ПР0В0ДЯЩАЯ ЖИЛА - медная, многопроволочная, круглой формы, 5 класса по ГОСТ 22483.

2. РАЗДЕЛИТЕЛЬНЫЙ СЛОЙ - синтетическая пленка, допускается наложение изоляции без пленки при отсутствии залипания изоляции к жиле.

3. ИЗОЛЯЦИЯ - из резины изоляционной. Основные изолированные жилы имеют сплошную отличительную расцветку. Вспомогательные жилы в группе из трех жил имеют сплошную отличительную расцветку, в группе из шести жил имеется счетная пара жил, отличающаяся между собой и от других жил цветом изоляции. Жила заземления выполняется без изоляции. Толщина изоляции показана в Приложении.

4. ЭКРАН - наложен поверх изоляции основных жил из электропроводящей резины номинальной толщиной 0.5 мм.

5. СКРУТКА - вспомогательные изолированные жилы скручены в группы из трех или шести жил с шагом не более 8 наружных диаметров по скрутке. Поверх скрученных вспомогательных жил допускается наложение синтетической пленки и общего экрана из электропроводящей резины номинальной толщиной 1 мм. Экранированные основные жилы, группы вспомогательных жил и заземляющая жила скручены. Шаг скрутки не более 10 наружных диаметров кабеля по скрутке. Экранированные основные жилы и заземляющая жила четырехжильных кабелей скручены между собой. Экранированные основные жилы и группы вспомогательных жил скручены вокруг жилы заземления.

6. РАЗДЕЛИТЕЛЬНЫЙ СЛОЙ - поверх скрученных жил наложена синтетическая пленка или прорезиненная тканевая лента. Допускается изготовление без пленки и ленты при условии обеспечения свободного отделения изолированных жил от оболочки, разрушение синтетической пленки, заполнение междужильного пространства кабелей материалами, не распространяющими горения.

7. ОБОЛОЧКА - из резины шланговой, толщина оболочки показана в Приложении.

ПРИМЕНЕНИЕ

Предназначены для присоединения шахтных передвижных машин и механизмов к сети на номинальное переменное напряжение до 1140 В частоты до 50 Гц на основных и до 220 В на вспомогательных жилах. Кабели не распространяют горение при одиночной прокладке.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Климатическое исполнение У, категория размещения 5 по ГОСТ 15150-69

Температура эксплуатации кабелей КГЭШ ...................................................................................... от -30°С до +50°С

Кабели стойки к изгибу.

Растягивающие усилия кабелей должны быть ................................................................................. не более 19.6 Н (2.0 кгс) на 1 мм кв суммарного сечения жил

Минимально допустимый радиус изгиба кабелей при монтаже и эксплуатации должен быть ...............не менее 5 наружных диаметров кабеля

Не допускается закручивание кабеля на угол .................................................................................. более 360° на длине 1м в любую сторону

Кабели выдерживают испытание переменным напряжением номинальной частоты 50 Гц без погружения в воду в течение 5 мин:

при приемке и поставке ................................................................................................................. 3.5 кВ - для основных жил, 1.5кВ - для вспомогательных жил

на период эксплуатации и хранения ............................................................................................... не менее 75% от нормируемого при приемке и поставке

Длительно допустимая температура на жиле .................................................................................. не более 75°С

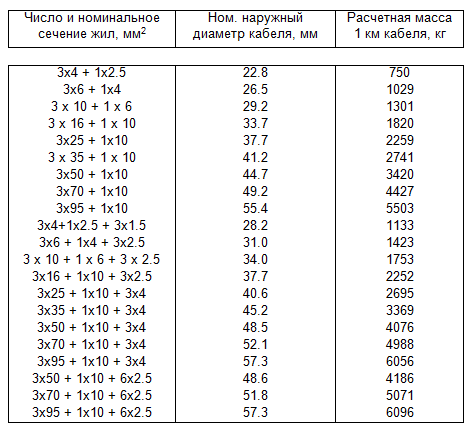

Строительная длина кабелей ......................................................................................................... не менее 200 м по согласованию с потребителем допускается сдача кабелей любыми длинами

Гарантийный срок эксплуатации кабелей ......................................................................................... 6 месяцев со дня ввода в эксплуатацию

Срок службы кабелей ......................................................................................................................не менее 1.5 года
