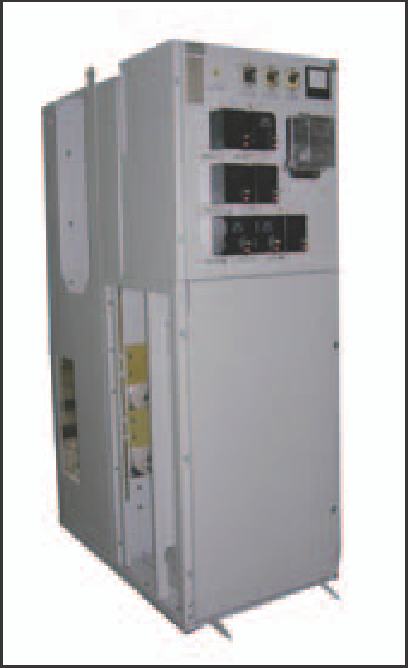

КМ-1Ф ЭБ - Электробалт
Устройства малогабаритные комплектные распределительные серии КМ-1Ф ЭБ предназначены для приема и распределения электрической энергии трехфазного переменного тока при номинальном напряжении 6-10 кВ промышленной частоты 50 Гц и 60 Гц для систем с изолированной нейтралью и рассчитаны для общепромышленных поставок.
Соответствуют ТУ 3414-004-231 208 18-04.
Сертификат соответствия № РОСС RU. АЯ 27. В 10352.

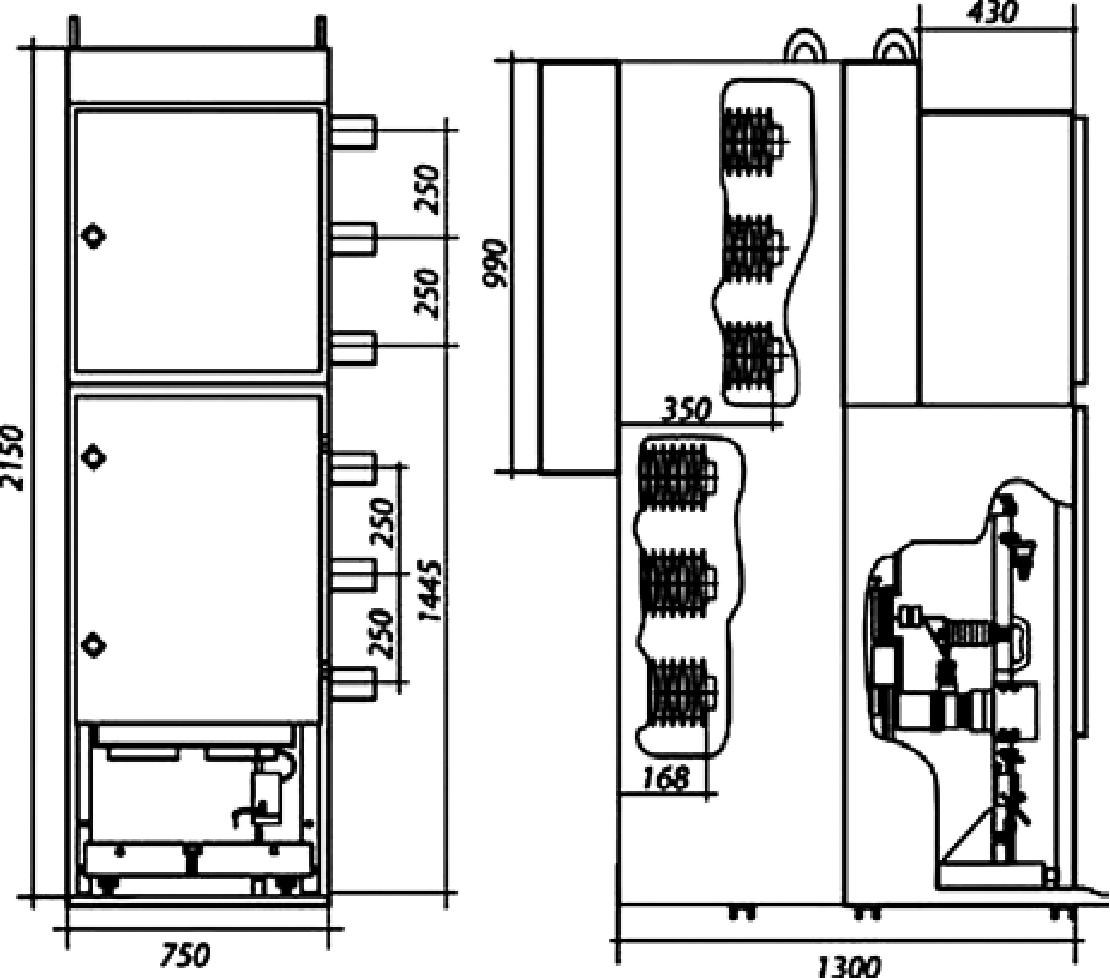

Размещение кабельного отсека внизу, отсека сборных шин - вверху. Возможно исполнение с двусторонним обслуживанием. Имеется полный комплект схем главных цепей и цепей вторичной коммутации. В шкафах предусмотрены механические и электрические блокировки, обеспечивающие защиту обслуживающего персонала от случайного прикосновения к токоведущим частям и защиты от ошибочных оперативных переключений.
| Номинальное напряжение, кВ | 6; 10 |
| Наибольшее рабочее напряжение, кВ | 7,2; 12 |
| Номинальный ток главных цепей шкафов КРУ, А | 630; 1000; 1600 |
| Номинальный ток сборный шин, А | 630; 1000; 1600 |
| Ток термической стойкости главный цепей КРУ, кА | 20; 31,5 |
| Ток электродинамической стойкости главных цепей ячеек КРУ, кА | 51; 81 |
| Номинальный ток отключения выключателя, встроенного в КРУ, кА | 20; 31,5 |
Изготовитель: НПП «Электробалт».
