Комплексная механизация прокладки кабелей в тоннелях выполняется традиционным способом — протяжкой кабелеукладочной лебедкой по линейным и угловым раскаточным устройствам с применением комплекса механизмов и приспособлений КМТБ. Комплекс универсален, обеспечивает производство прокладки с наименьшими трудозатратами при всех разновидностях трасс в типовых кабельных тоннелях как на вновь возводимых промышленных объектах, так и в реконструируемых при наличии действующих кабельных линий.

В кабельных тоннелях на сложных трассах, имеющих более трех-четырех углов поворота в горизонтальной и вертикальных плоскостях, при условии возникновения требуемых тяговых усилий, превышающих нормативное допустимое разрывное усилие при тяжении кабеля, прокладка должна производиться с применением комплекса приводных протяжных устройств.

Наиболее эффективным по уровню удельных трудозатрат является процесс протяжки кабелей, осуществляемый в "челночном режиме", при котором канат тяговой лебедки возвращается в исходное положение с помощью вспомогательной лебедки.

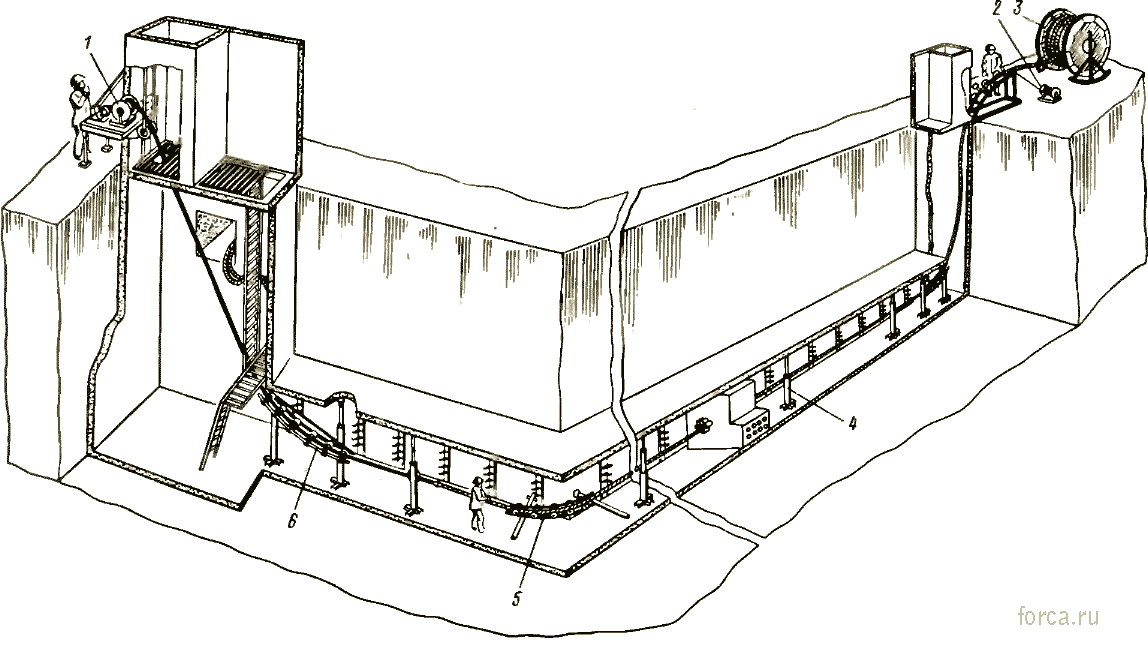

При этом тяговая электролебедка 1 производит раскатку по трассе кабеля, вместе с которым параллельно движется канат вспомогательной лебедки 2 малой грузоподъемности, установленной на конце трассы вблизи кабельного барабана 3. После завершения протяжки кабельной линии канат тяговой лебедки расцепляется с кабелем, соединяется с канатом вспомогательной электролебедки, которая возвращает конец тягового каната в начало трассы для соединения с последующим прокладываемым кабелем. Однако при прокладке кабелей на сложных трассах, имеющих углы поворота в вертикальной и горизонтальной плоскостях и перегибы по высоте, возникает явление, при котором легкий канат вспомогательной лебедки обвивает кабель на начальном участке длиной до 10 м. Это вредное явление усугубляется отсутствием вертлюга в месте присоединения каната вспомогательной лебедки к кабелю, который разобщает канат тяговой лебедки и протягиваемый кабель с канатом вспомогательной лебедки, исключив передачу крутящего момента. Крутящий момент на кабеле или стальном канате возникает из-за наличия внутренних сил упругости, образующихся в процессе их изготовления при создании винтовой скрутки трех жил кабеля или навивки проволочных стренг каната.

Комплекс механизмов и приспособлений КМТБ

Комплекс механизмов и приспособлений КМТБ

При возникновении указанного явления в процессе прокладки (при отсутствии свободного доступа к участку трассы протяженностью 10 м после окончания тяжения кабелей) раскатка каната вспомогательной лебедки выполняется как отдельная операция одним монтажником. Комплекс механизмов, приспособлений и оснастки КМТБ обеспечивает прокладку силовых кабелей в тоннелях способом тяжения на трассах длиной до 600 м. Комплекс рассчитан на прокладку силовых кабелей напряжением до 10 кВ. На монтаже при прокладке кабелей напряжением до 10 кВ применяют обводные устройства (поставляются в составе комплекса заводом-изготовителем), обеспечивающие нормированный радиус изгиба кабелей, равный 975 мм. При прокладке кабелей напряжением 35 кВ эти обводные устройства заменяются на аналогичные конструкции, рама которых должна обеспечивать радиус кривизны кабеля, равный 2000 мм. На прямых участках трассы устанавливаются линейные ролики на углах поворота — обводные устройства в горизонтальной 5 и вертикальной 6 плоскостях. Типовая трасса прокладки, организованная с помощью комплекса, содержащая два-три прямых угла поворота в горизонтальной и вертикальной плоскостях, характеризуется коэффициентом сопротивления перемещению, не превышающим 0,2. Таким образом, наибольшее требуемое усилие тяжения кабеля, прокладываемого на наиболее сложной по конфигурации трассе, не должно превышать 20% силы тяжести всей строительной длины кабеля. Ниже приведен состав комплекса механизмов и приспособлений КМТБ, выпускаемого серийно, шт.:

Электролебедка тяговая специальная типа ЛМ-3,2 1

Платформа подъемная для электролебедки 1

Вспомогательная лебедка для раскатки каната 1

Устройство обводное универсальное для прокладки кабелей 6

Ролик линейный на распорной стойке 80

Ролик в комплекте с зажимом 6

Домкрат кабельный безосевой грузоподъемностью 10 т 1 (пара)

Обводное устройство для спуска кабеля в вентиляционную шахту или колодец 1

Устройство обводное для прохода кабеля в проемах ... 4

Обводной блок для перехода кабеля из тоннеля в вентиляционную шахту (колодец) 1

Устройство обводное для перехода каната из вентиляционной шахты к барабану лебедки 1

Усиленная телескопическая стойка 12

Захват концевой кабельный 2

Промежуточный кабельный захват 1

Устройство для ограничения усилий тяжения кабеля

напряжением до 35 кВ 1

Приспособление для ввода кабеля на напряжение 10 кВ

в трубы 6

Ролик распорный двухстоечный съемный с плавным изменением высоты установки валка 12

Чулок кабельный, типоразмер 1 1

Чулок кабельный, типоразмер II 1

Все изделия, кроме тяговой лебедки, входящие в состав комплекса, должны быть размещены в специальных контейнерах, в которых затем хранятся, транспортируются и доставляются на место монтажа.

"
