Масляные выключатели благодаря простоте конструкции явились первыми выключателями высокого напряжения. Но отмеченные выше технические сложности по их эксплуатации, а также повышенные взрыво- и пожароопасность, необходимость в сложном масляном хозяйстве по хранению и регенерации его, привели к значительному вытеснению этих типов выключателей. В настоящее время ввиду большого срока службы (25 лет) можно встретить в эксплуатации баковые выключатели на напряжение 220 и 110 кВ. Маломасляные выключатели можно разделить в настоящее время на две группы. Первая, более многочисленная, - с установкой ДУ в нижней части полюса и перемещением подвижного контакта сверху вниз (см. рис. 1,в). Вторая - с перемещением подвижного контакта на включение снизу вверх и установкой ДУ в верхней части полюса. Выключатели второй группы более перспективны, т. к. повышаются отключаемые токи и улучшаются динамические процессы при отключении.

баковый масляный выключатель

На рис. 1 представлен полюс колонкового маломасляного выключателя ВК-10. Он выпускается на напряжение 10 кВ, номинальные токи 630,1000 и 1600 А, номинальные токи отключения 20, 31, 5 кА. Выключатели ВК-10 с пружинным приводом предназначены для работы в шкафах КРУ внутренней и наружной установки, а также в режиме АПВ.

Полюс маломасляного выключателя ВК-10

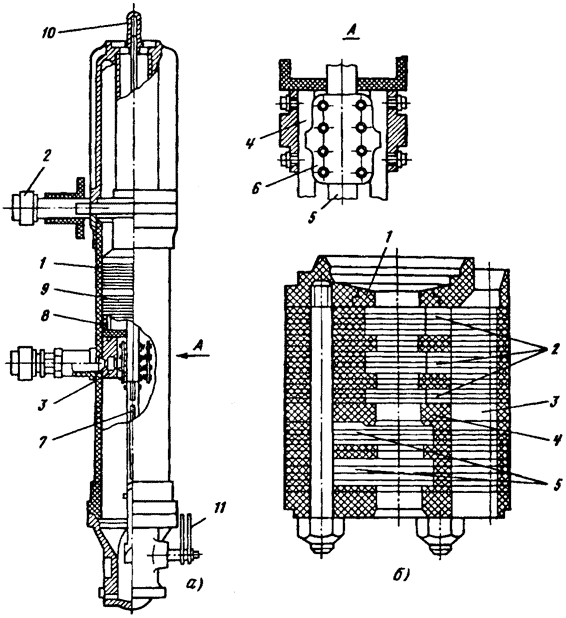

Рис. 1. Полюс маломасляного выключателя ВК-10 (в) и его дугогасительная камера (б)

Три полюса выключателя устанавливаются на литое основание, в котором расположены рычаги механизма, связанные со встроенным пружинным приводом. Полюс выключателя образован изоляционным цилиндром 1 (рис. 1,а), внутри которого проходят токоведущие элементы, соединенные с верхним неподвижным розеточным контактом 2 и обоймой 3, присоединенной к направляющим стержням 4. Токоподвод к подвижному контакту 5 от направляющих стержней осуществляется роликовым устройством 6. Подвижный контакт 5 присоединен к рычагу механизма управления 11 посредством изоляционной тяги 7. На обойму 3 сверху устанавливается распорный цилиндр 8, а на него дугогасительное устройство 9. Маслоуказатели 10 поплавкового типа расположены наверху полюса.

На рис. 1,б представлена конструкция дугогасительной камеры комбинированного масляного дутья, состоящей из пакета изоляционных пластин разной конфигурации, стянутых шпильками. Верхняя перегородка имеет кольцо 1, изготовленное из дугостойкого материала (фторопласта). Камера имеет центральное отверстие для прохода подвижного стержня. В верхней части камеры изоляционные пластины образуют три поперечные, расположенные одна под другой, дутьевые щели 2 для больших токов, связанные вертикальным каналом 3 с подкамерным и надкамерным пространствами.

В нижней части камеры имеются два глухих масляных кармана 5 для гашения малых токов. При гашении малых токов ввиду недостаточности давления газопаровой смеси, создаваемого в течение первого этапа, дуга не гаснет при движении стержня вдоль дутьевых щелей 2 и достигает глухих карманов 5. В этом случае вследствие незначительности объемов этих полостей масло, содержащееся в них, даже при незначительном токе отключения испаряется взрывообразно. Это приводит к попытке отрыва столба дуги за счет импульсного повышения давления от токоведущего стержня, так как выброс газопаровой смеси будет происходить вверх в зону, свободную от контактной свечи. Конусная втулка 4, установленная в средней части камеры, служит для предотвращения чрезмерного разгона подвижного стержня под воздействием высокого давления, возникающего в камере при отключении токов КЗ.

"
