Контакторы и реле перегрузки Susol

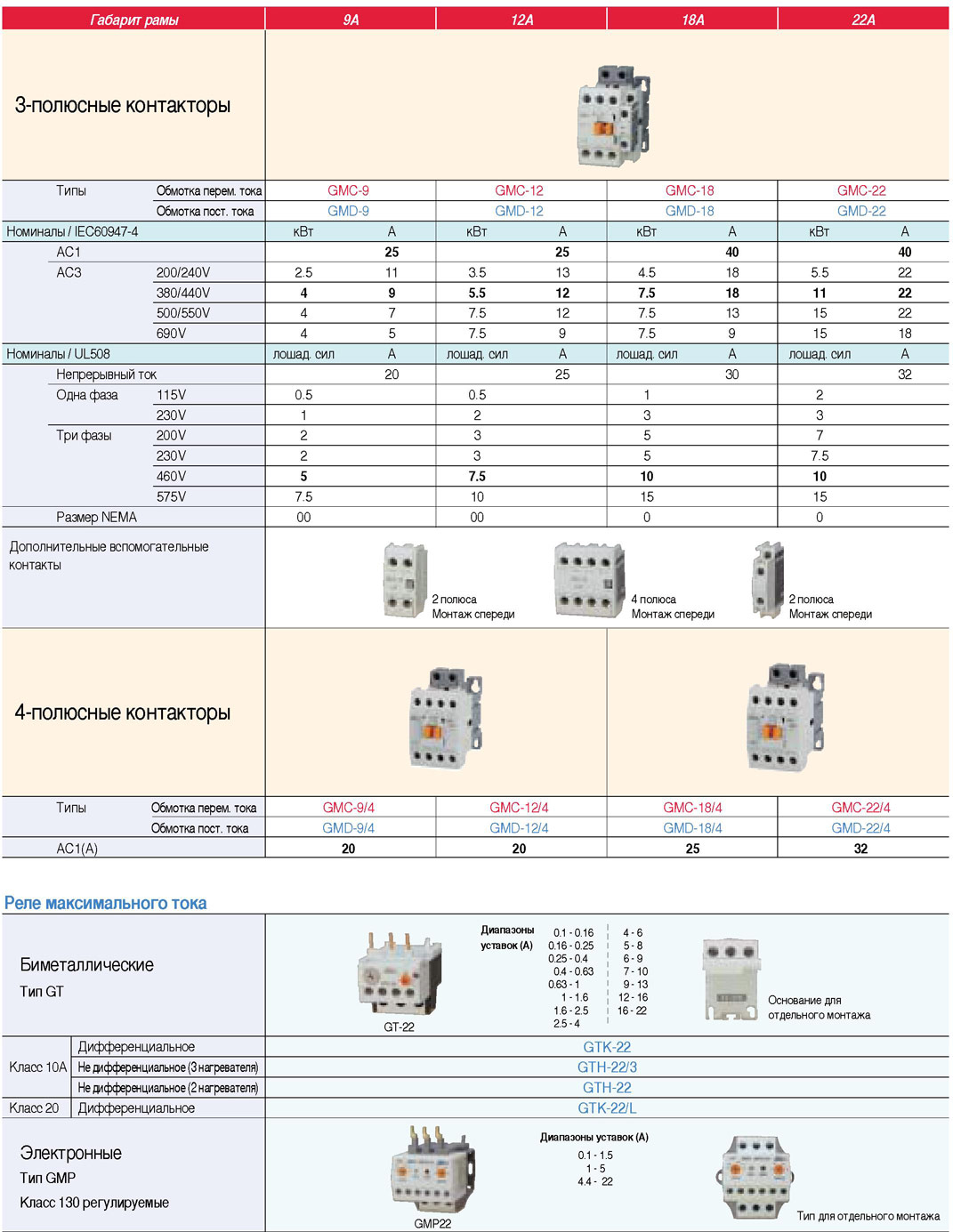

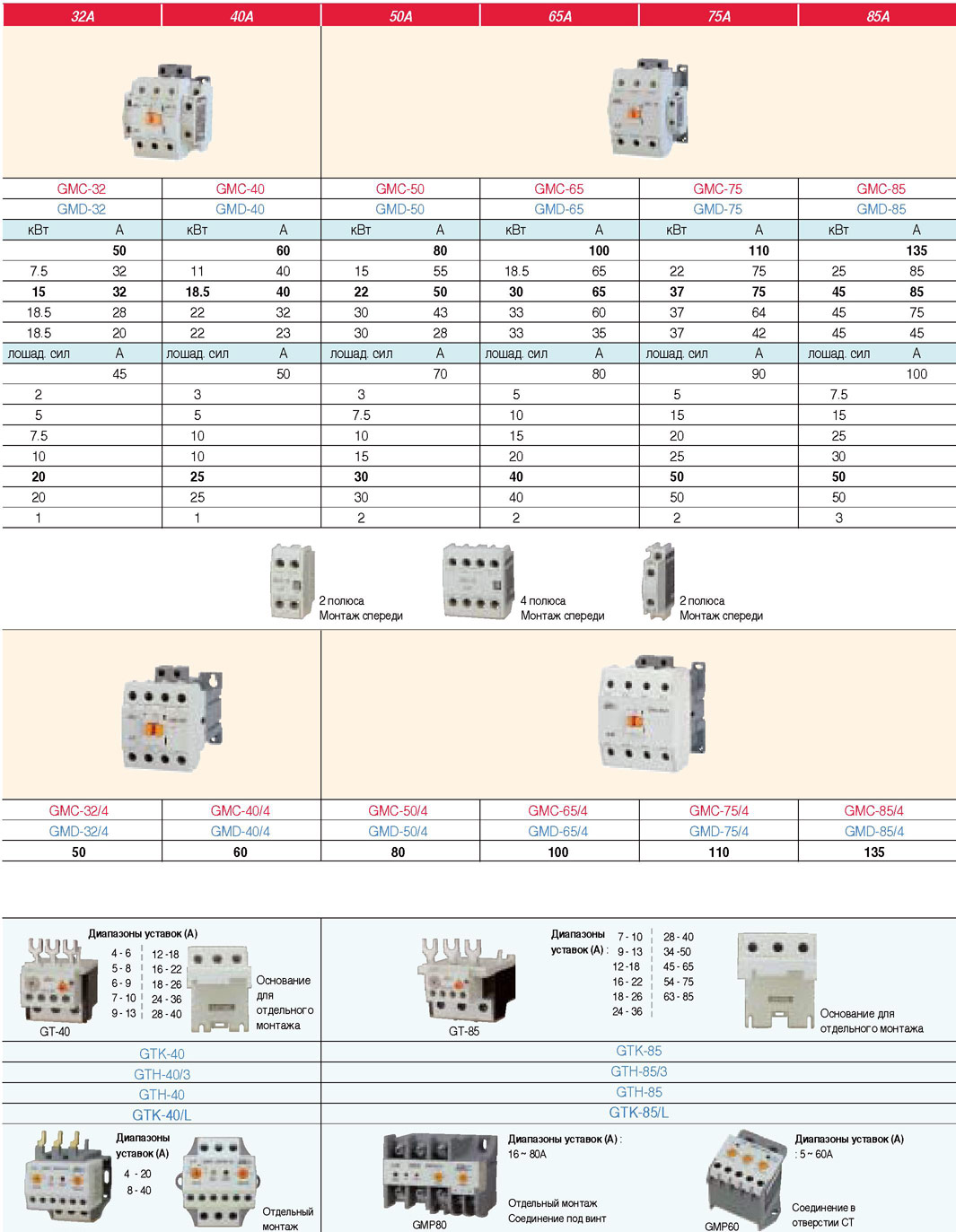

Контакторы и реле перегрузки от 9 до 85A
GMP40

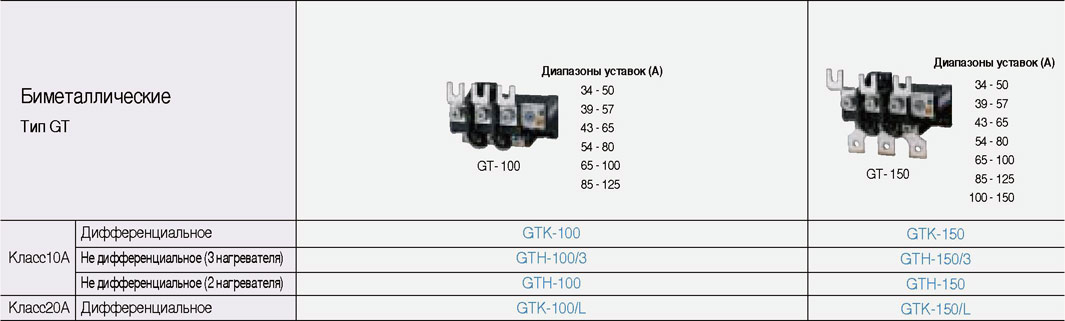

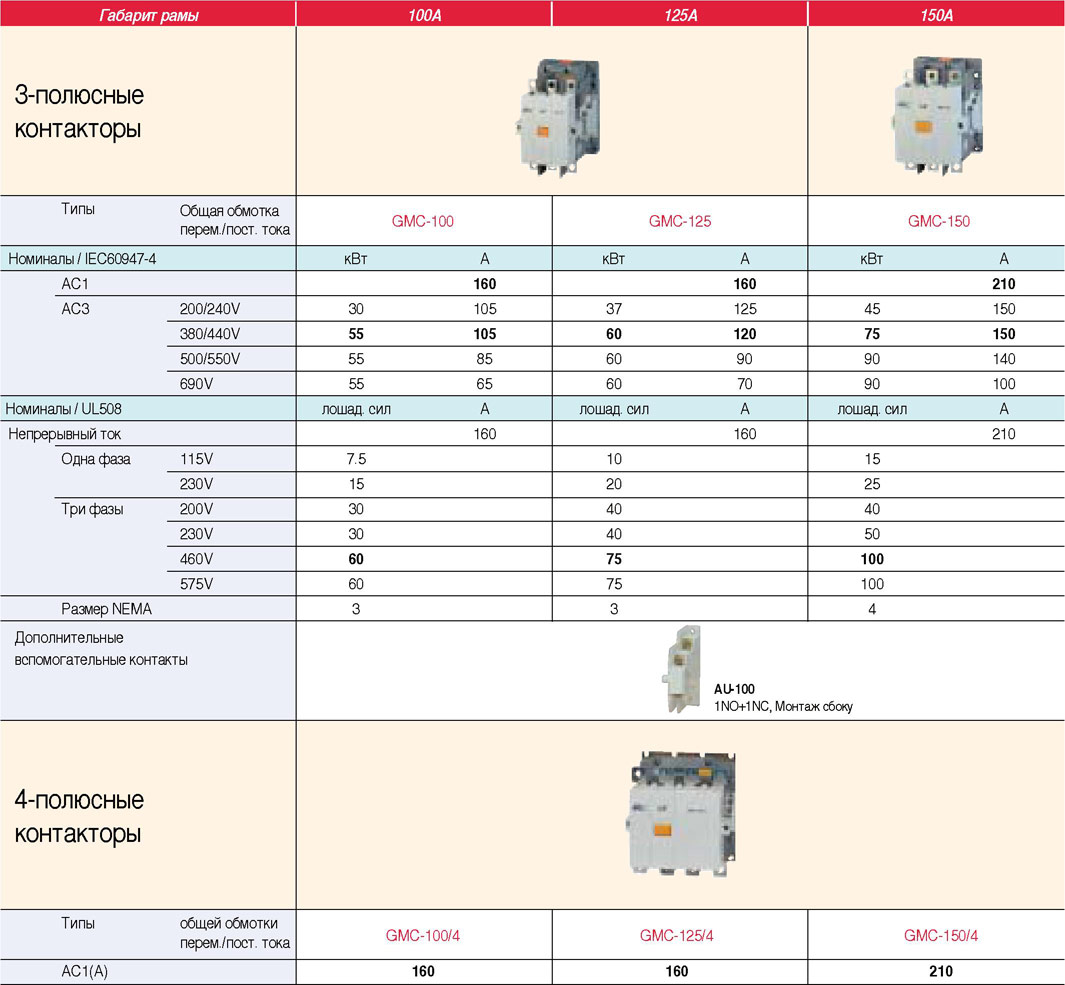

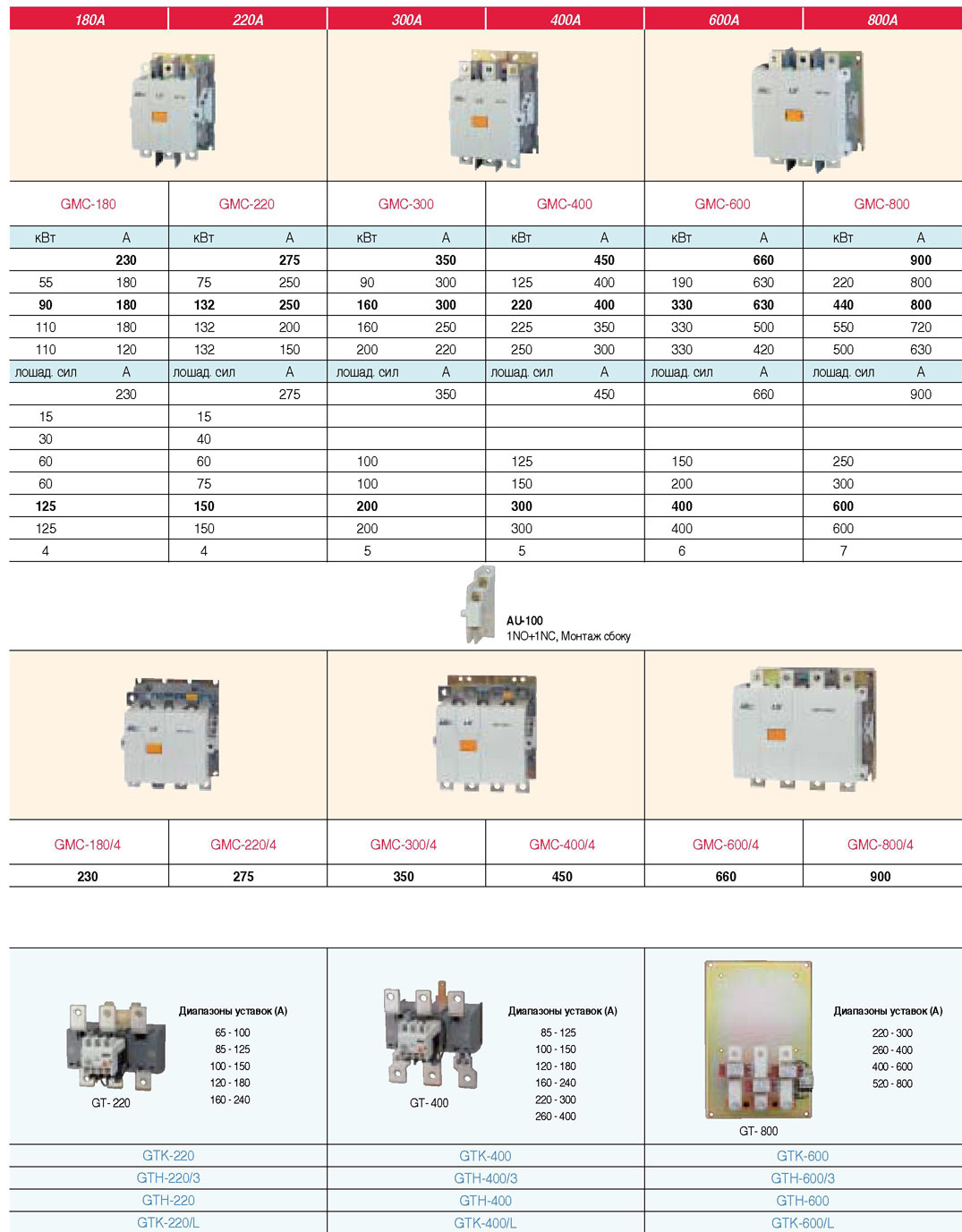

Контакторы и реле перегрузки от 100 до 800A
Реле максимального тока Susol

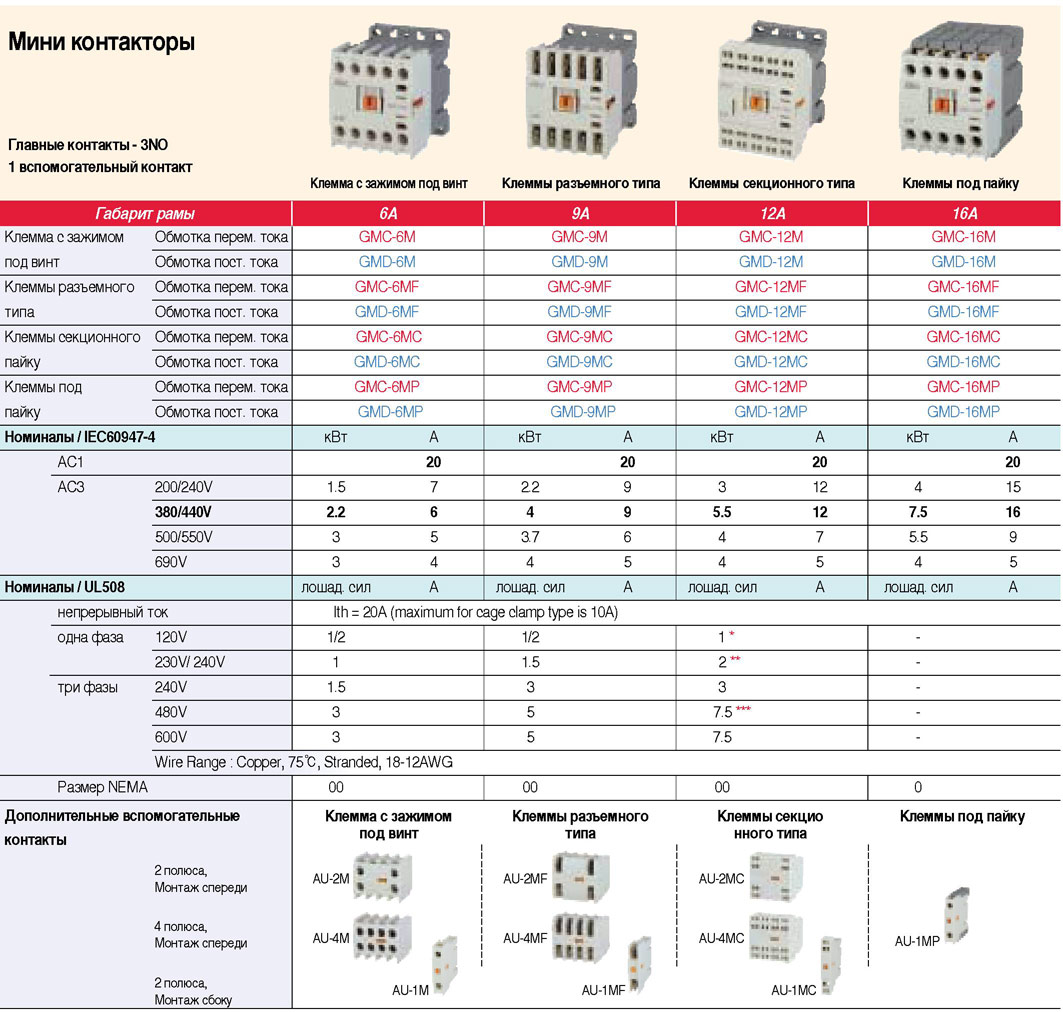

Миниконтакторы
От 6 до 16A
Примечание) * = 1/2 for cage clamp type, ** = 1.5hp for cage clamp type, *** = 5hp for cage clamp type 16AF : not approved from UL
Реле максимального тока

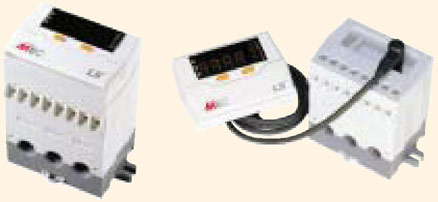

DMPD-T/Ta
Цифровые реле защиты двигателей

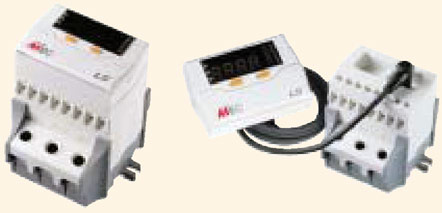

DMPD-S/Sa
| Тип изделия | DMP06-S/Sa | DMP60-S/Sa | DMP06-T/Ta | DMP06-T/Ta |
| Подключение | Винтового типа Тоннельного типа | |||
| Монтаж на панели | Модуль или насадка на удлинителе. Примечание!) | |||
| Рабочее время | По выбору: обратнозависимые временные характеристики или характеристики с независимой выдержкой времени | |||
| Защита Перегрузка по току | В соответствии с уставкой времени | |||
| Обрыв фазы | 3 сек. | |||
| Обратная фаза | В пределах 0.1 сек. | |||
| Асимметрия | 5 сек. | |||
| Сваливание | 5 сек. | |||
| Блокировка | В пределах 0.5 сек. | |||
| Минимальная токовая защита | 3 сек. | |||
| Замыкание на землю | В пределах 0.05~1 сек. По выбору (0.05~1.0 сек.) | |||
| Короткое замыкание Примечание2) | В пределах 50 мсек. | |||
| Сигнализация | Изменяемый уровень срабатывания (60~110% уставки тока) | |||
| Диапазон уставок тока (A) | 0.5~6 | 5~60 | 0.5~6 | 5~60 |
| Мощность двигателя 220~240V | 0.09~0.75 | 1.1~11 | 0.09~0.75 | 1.1~11 |
| (кВт) 380~440V | 0.12~1.5 | 2.2~22 | 0.09~1.5 | 2.2~22 |
| Диапазон уставок Независимая Задержка при запуске | 0~60 сек. | |||
| времени (сек.) выдержи Задержка при работе | 0~30 сек. | |||
| Обратно зависимая выдержка | 0~60 сек. | |||
| Сброс | Сброс вручную | |||
| Допустимые отклонения Ток | ±5% | |||
| Время | ± 5% (или± 0.5 сек.) | |||
| Рабочее напряжение Напряжение | AC 190~250V | |||
| Примечание3) Частота | 60Hz (50Hz) | |||
| Вспомогательный OL 2-SPST | 3A/250V AC, активная нагрузка | |||
| контакт AL SPST | 3A/250V AC, активная нагрузка | |||
| Сопротивление изоляции | Более DC 500V 100 MОм | |||
| Импульсное перенапряжение (IEC1000-4-5) | 1.2Х 50 мкс 6kV (При стандартной форме колебаний) | |||
| Всплеск в быстром переходном режиме (IEC1000-4-4) | 2.5kV / 5мин | |||
| Окружающая среда Температура Эксплуатация | -25~70С | |||
| Хранение | -30~80С | |||
| Влажность | Относительная влажность 30~90% (Без замерзания) | |||
| Дисплей 7-сегментный | 3-фазный ток, причина неисправности | |||
| Шкальный | 60~110% реального тока нагрузки | |||
| Тип монтажа | На 35мм Din-рейку/панель | |||
Примечание 1. В моделях с удлинителем цифровое электронное реле защиты двигателя калибруется в сочетании дисплейного модуля и соответствующего основного блока, поэтому необходимо следить за тем, чтобы не сопрягать дисплейные модули и основные блоки с различными идентификационными номерами.
Безинерционная защита от короткого замыкания представляется в качестве опции.
Рабочее напряжение переменного тока 110B с 50 Hz представляется в качестве опции.
1. Уставка тока задается поворотным задатчиком Ii
- Диапазон настройки: (2-3-4-6-8-10-12-15-0ткл.)х In
3. Общее время срабатывания не превышает 50 мс.
