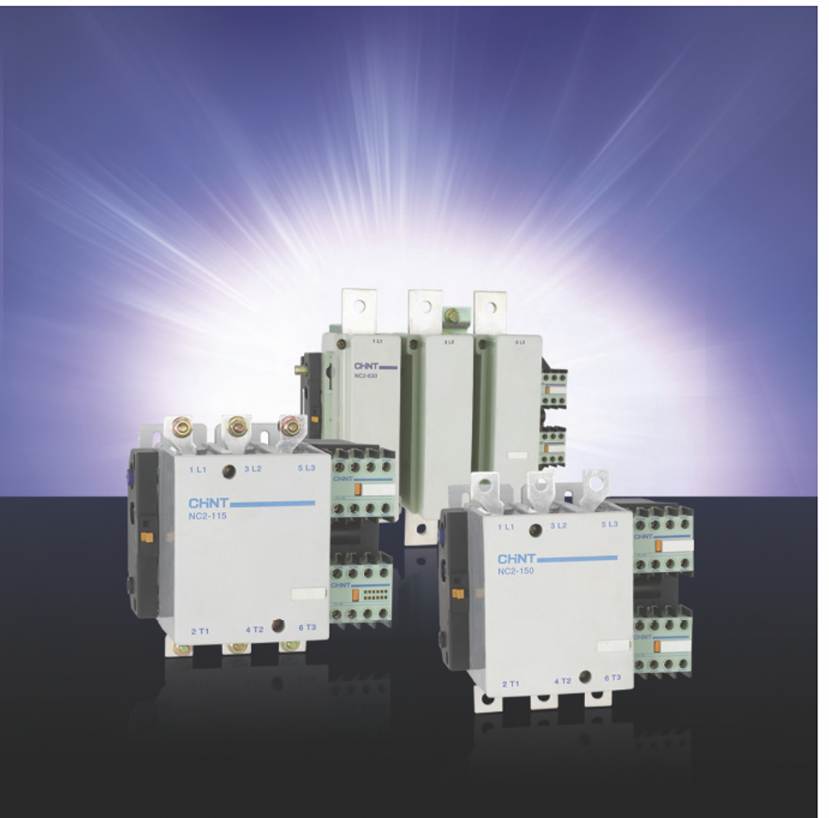

Контакторы NC2

Контакторы NC2,115-630А

1. Характеристики

Сертификация: CB,RCC,VDE,UKRTEST

Электрические характеристики: до 1000В перемен­ного тока частоты 50/60 Гц, до 630А

Назначение NC2: коммутация электрических цепей, защита от сверхтоков при применении совместно с тепловыми реле

Категории применения: АС-1,АС-3,АС-4

Диапазон температур эксплуатации: от -25° до40°С

Высота над уровнем моря: не более 2000м

Категория размещения: 3

Условия монтажа: вертикально, с допустимым отклонением от вертикального положения не более 5°

Стандарт соответствия: ГОСТ Р 50030.4.1

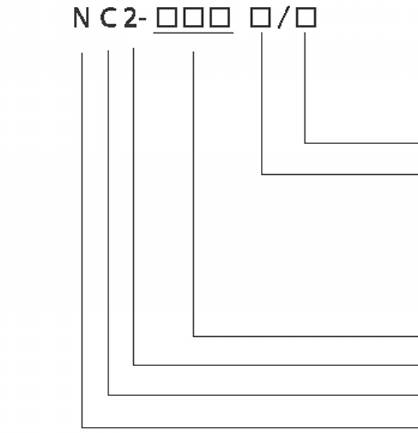

2. Структура условного обозначения

число полюсов: 2, 4 ( для 3 - отсут.) код исполнений и видов N: реверсивный контактор NS:горизонтальный монтаж шин NC: вертикальный монтаж шин J: с уменьшенным энергопотребле­нием ( для I >330А отсутствует) условное обозначение исполнения, цифры соответствуют току категории АС-3 при 380В условное обозначение типа контактора условное обозначение контактора условный код изготовителя (компании )

3. Присоединение проводников

Исполне­ние	Медные кабели и шины			Размер винта зажима	Момент затяжки, Нм
	Число проводни­ков в зажиме	Кабели, сечение, мм2	Плоские шины, размер, мм х мм
NC2-115	1	70	-	Мб	3
NC2-150	1	70	-	М8	6
NC2-185	1	120	-	М8	б
NC2-225	1	120	-	М10	10
NC2-265	1	185	-	мю	10
NC2-330	1	240	-	М10	10
NC2-4QQ	1	240	-	мю	10
NC2-500	2	185	40X5	мю	10
NC2-630	2	240	50X5	М12	14

4. Технические характеристики NC2

трёхполюсные контакторы, управляющая цепь переменного тока

Исполнение контактора			NC2-115	NC2-150	NC2-185
Номинальный тепловой ток и в кат. АС-1, А			200	200	275
Номинальные рабочие токи, А	АС-3	380/400В	115	150	185
	АС-4	660/690В	86	108	118
		1000В	46	50	71
Мощности управляемых трёхфазных электродвигателей	кВт	380/400В	55	75	90
		660/690В	80	100	110
		1000В	65	65	100
	л.с.	240В	40	50	60
		415В	60	75	100
		480В	75	100	100
		600В	75	100	100
Допустимая частота включений в категории АС-3 (циклов в час)			1,200	1,200	600
Коммутационная износостойкость в категории АС-3, тыс. циклов			1.2	1.2	1
Механическая износостойкость, млн. циклов			10	10	6
Необходимый предохранитель	Тип		RT16-1	RT16-1	RT16-2
	Номинальный ток, А		200	225	315

NC2-225	NC2-265	NC2-330	NC2-400	NC2-500	NC2-630
275	315	380	450	630	800
225	265	330	400	500	630
137	170	235	303	353	462
90	112	155	200	232	331
110	132	160	200	250	335
129	160	220	280	335	450
100	147	160	185	335	450
75	100	-	-	-	-
125	150	-	-	-	-
125	150	-	-	-	-
125	150		-		-
600	600	600	600	600	600
1	0.8	0.8	0.8	0.8	0.8
6	6	6	6	6	6
RT16-2	RT16-2	RT16-3	RT16-3	RT16-4	RT16-4
315	355	450	560	750	950 (если имеется)

четырёхполюсные контакторы, цепь управления переменного тока

Исполнения контактора			NC2-115	NC2-150	NC2-185
Номинальный тепловой ток, А			200	200	275
Номинальные рабочие токи, А	АС-3	380/400В	115	150	185
	АС-4	660/690В	86	108	118
		1000В	46	50	71
Мощности управляемых трёхфазных электродвигателей	кВт	380/400В	55	75	90
		660/690В	80	100	110
		1000В	65	65	100
	л.с.	240В	40	50	60
		415В	60	75	100
		480В	75	100	100
		600В	75	100	100
Допустимая частота включений для категории АС-3 (циклов в час)			1,200	1,200	600
Коммутационная износостойкость для категории АС-3, тыс.циклов			1.2	1.2	1
Механическая износостойкость, млн.циклов			10	10	6
Необходимый предохранитель	Тип Номинальный ток, А		RT16-1	RT16-1	RT16-2
			200	225	315

NC2-225	NC2-265	NC2-330	NC2-400	NC2-500	NC2-630
275	315	380	450	630	800
225	265	330	400	500	630
137	170	235	303	353	462
90	112	155	200	232	331
110	132	160	200	250	335
129	160	220	280	335	450
100	147	160	185	335	450
75	100	-	-	-	-
125	150	-	-	-	-
125	150	-	-	-	-
125	150	-		-	-
600	600	600	600	600	600
'	0.8	0.8	0.8	0.8	0.8
6	6	6	6	6	6
RT16-2	RT16-2	RT16-3	RT16-3	RT16-4	RT16-4
315	355	450	560	750	950 (если имеется )

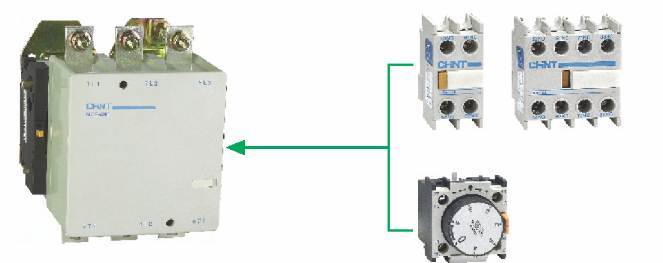

5. Дополнительные узлы

Параметры / исполнения			NC2-115 NC2-150	NC2-185 NC2-225
Управле­ние перемен­ным током	потребля­емые мощности	на включение, ВА на удержание, ВА	660 54	966 66
	параметры управле­ния	U включения U отключения	(85%-110%)Us обычное исполнение: 20%-75%, с уменьшенным энергопотреблением 10%-75% Us
	номинальные напряжения управления,В		110,127,220,230,380,400

Вспомогательные контакты типа F4

Вспомогательные контакты типа F5

количество н.з.контактов количество н.о.контактов обозначение типа

0: выдержка времени 0,1-3 сек 2: выдержка времени 0,1-30 сек 4: выдержка времени 10-180 сек Т: регулируемая выдержка

D: задержка на отключение обозначение типа

NC2-265	NC2-330	NC2-400	NC2-500	NC2-630
840	1,500	1,500	1,500	1,500
12	10	10	10	10

(85-110%) Us

обычное исполнение 20%-75%, с уменьшенным энергопотреблением 10%-75% Us

110,127,220,230,380,400

Тип	Количество и тип контактов
	Кол-во н.о.контактов	Кол-во н.з. контактов
F4-20	2	0
F4-11 F4-02	1 0	2
F4-40	4	0
F4-31 F4-22 F4-13	3 2 1	2 3
F4-04	0	4
Тип	Выдержка времени	Количество и тип контактов
F5-T0	0.1s~3s	н.о. + н.з.
F5-T2	0.1 s—30s	н.о. + н.з.
F5-T4	10s—180s	н.о. + н.з.
F5-D0	0.1s~3s	н.о. + н.з.
F5-D2	0.1 s—30s	н.о. + н.з.
F5-D4	10s~180s	н.о. + н.з.

6. Особенности конструкции

Контактор состоит из основания, магнитной системы, управляющей включением-отключением, контактной системы с двойным разрывом цепи, дугогасительной системы. Нижняя часть основания выполнена из алю­миниевого профиля, остальная часть, закрывающая магнитную систему из пластмассы. Катушка управления и магнитная система контруктивно выполнены единым блоком, извлекаемым из основания. Это позволяет производить обслуживание и ремонт оперативно и с малыми затратами.

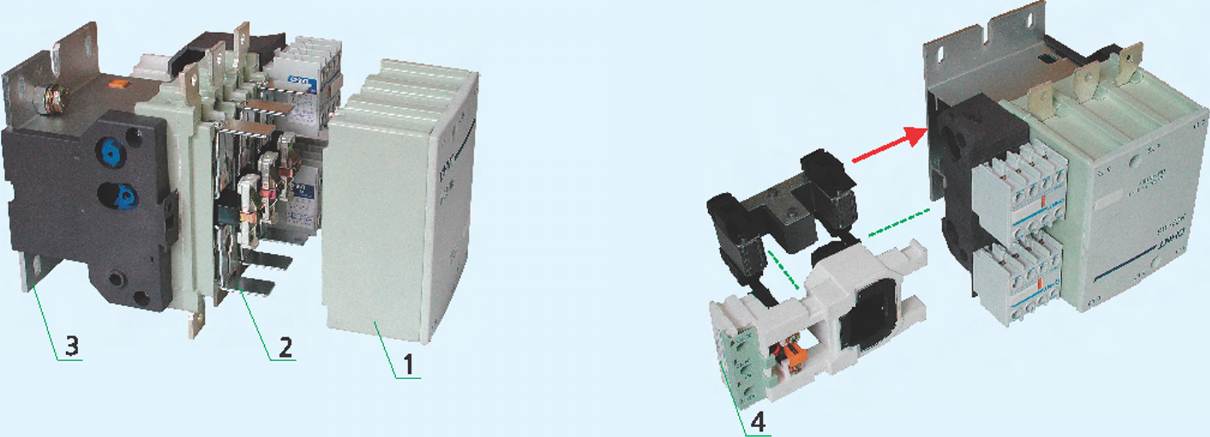

Конструкция контактора NC2-115-265

1: дугогасительная система 2: контактная система 3: основание 4: магнитная система

Контакторы типа NC2 имеют маленькую зону ионизации выхлопных газов. Например, зона ионизации контакторов исполнений NC2-115 - 330 составляет 10 мм ( при U 200 - 500В ). Это позволяет устанавливать контакторы различной мощности не изменяя расстояний до других устройств. Малая зона ионизации позволяет рационально размещать контакторы при применении их в различном оборудовании.

Механизм блокировки может быть присоединён к контактору при горизонтальной установке или вертикальной установке контакторов. При соединении трёх сблокированных контакторов, установка их должна быть вертикальной.

Исполнения	NC2-115		NC2-150		NC2-185		NC2-225
	ЗР	4Р	ЗР	4Р	ЗР	4Р	ЗР	4Р
А	167	204	167	204	171	211	171	211
В	163	163	171	171	174	174	197	197
С	172	172	172	172	183	183	183	183
р	37	37	40	40	40	40	48	48
S	20	20	20	20	20	20	25	25
ф	Мб	Мб	М8	М8	М8	М8	М10	М10
f	131	131	131	131	131	131	131	131
м	147	147	150	150	154	154	172	172
н	124	124	124	124	127	127	127	127
L	107	107	107	107	113,5	113.5	113.5	113.5
Х1 200-500В	10		10		10		10
Х1 660-1000В	15		15 15				15
Ga	80		80		80		80
На	110-120		110-120		110-120		110-120

7. Габаритные и установочные размеры, мм

NC2-265		NC2-330		NC2-400		NC2-500	NC2-630
ЗР	4Р	ЗР	4Р	ЗР	4Р	ЗР	ЗР	4Р
202	247	213	261	213	261	233	309	389
203	203	206	206	206	206	238	304	304
215	215	220	220	220	220	233	0,4кВ справка CHINT
