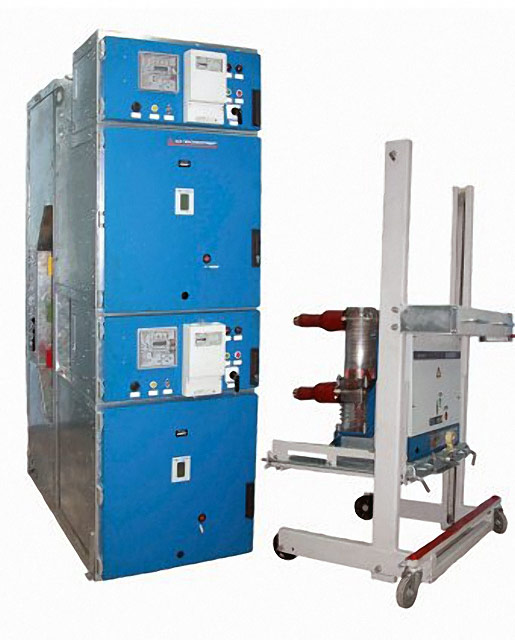

КРУ К-125 Мосэлектрощит
Комплектные распределительные устройства (КРУ) внутренней установки 6-10 кВ (ОАО «Мосэлектрощит») К-125 предназначены для приёма и распределения электрической энергии трёхфазного переменного тока частотой 50 и 60 Гц на номинальное напряжение 6—10 кВ.
Область применения — для распредустройств электростанций и подстанций, имеющим ограничение места в помещениях РУ.
Шкафы К-125 — двухъярусные, двухстороннего обслуживания, рассчитанные на два независимых присоединения в одном шкафу с общими сборными шинами.
Конструктивной особенностью шкафов К-125 является сборка из отдельных блоков (модулей).
Технические характеристики КРУ серии К-125
Климатическое исполнение и категория размещения УЗ.
| Значение | |
| Номинальное напряжение (линейное), кВ | 6; 10 |
| Наибольшее рабочее напряжение (линейное), кВ | 7,2; 12 |
| Номинальный ток главных цепей, А | 40; 630; 800 |
| Номинальный ток сборных шин, А | 1000 |
| Типы применяемых вакуумных выключателей | ВБМ; ВБП; ВВ/TEL, ВБСК |
| Номинальный ток отключения выключателей, встроенных в шкафы КРУ, кА | 20 |
| Ток термической стойкости (3 с — для главных цепей, 1 с — для заземляющих ножей), кА | 20 |
| Номинальный ток электродинамической стойкости главных цепей, кА | 51 |
| Номинальное напряжение вспомогательных цепей, В: | 110;220 |
| - постоянного тока; | |
| - переменного тока | 220 |
| Условия обслуживания | двухстороннее |
| Габариты шкафов, мм: | 750 |
| - ширина; | |
| - глубина; | 1400 |
| - высота | 2330 |
| Масса шкафа, кг | 1100 |
