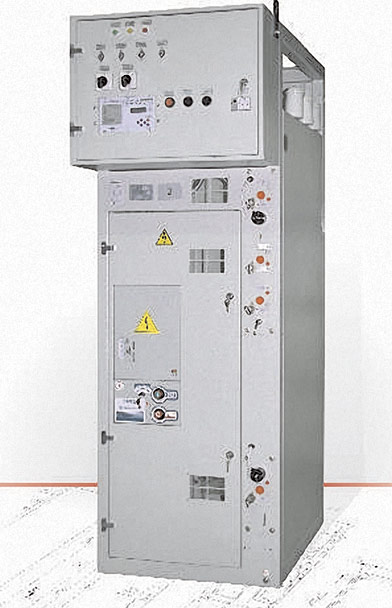

КСО-202В - ЧЭАЗ
Камеры сборные одностороннего обслуживания серии КСО-202В, производства Чебоксарского электроаппаратного завода, предназначены для работы в электрических установках трёхфазного переменного тока частотой 50 и 60 Гц напряжением 6 и 10 кВ в системах с изолированной или заземлённой через дугогасящий реактор нейтралью.
Из камер КСР собираются распределительные устройства, служащие для приёма и распределения электроэнергии. Принцип работы определяется совокупностью схем главных и вспомогательных цепей камер.
Технические характеристики камер КСО
| Наименование параметра | Значение | |
| Наличие изоляции токоведущих шин главных цепей | Изолированные шины | |
| Система сборных шин | С одной системой сборных шин | |
| Условия обслуживания | С односторонним обслуживанием | |
| Вид линейных высоковольтных вводов (подсоединений) | Кабельные и шинные | |
| Наличие дверей в отсеке выкатной тележки | Шкафы с дверями / Шкафы без дверей | |
| Степень защиты | IP20 — для наружных оболочек фасада и боковых сторон; IP30 — для боковых стенок крайних в ряду камер; IP00 — для остальной части камер | |
| Диапазон температуры окружающего воздуха, °С | -25...+40 | |
| КСО-202В | KCO-202BM | |
| Номинальное напряжение (линейное), кВ: | 6; 10 | |
| Номинальное рабочее напряжение (линейное), кВ | 7,2; 12 | |
| Номинальный ток главных цепей, А: | 630;1000; 1600 | 630;1000 |
| Номинальный ток отключения, кА: | 12,5; 20 | |
| Ток термической стойкости (трёхсекундный ток), кА | 20 | |
| Ток электродинамической стойкости, к А | 51 | |
| Наименование параметра | Значение | |
| Наличие изоляции токоведущих шин главных цепей | Изолированные шины | |
| Номинальный ток трансформаторов тока, А | 50; 75; 100; 150; 200; 300; 400; 600; 800; 1000; 1500 | 50; 75;100;150; 200; 300; 400; 600;800; 1000 |
| Номинальный ток сборных шин, А | 630;1000;1600 | 630;1000 |
| Номинальный ток шинных мостов, А | 630;1000; 1600 | 630;1000 |
| Номинальное напряжение вспомогательных цепей, В: | ||
| - цепи защиты, управления и сигнализации постоянного и переменного тока | 220 | 220 |
| - цепи трансформаторов напряжения | 100 | 100 |
| - цепи трансформаторов собственных нужд | 220;380 | 220;380 |
| Цепи освещения: | ||
| - внутри камеры КСО, В | 12 | 12 |
| - фасада камеры ВС О, В | 12;220 | 12;220 |
| Ток плавкой вставки силового предохранителя, А | 3,2; 5; 8; 10; 16; 20; 31,5^160 | |
| Габариты, мм | 750x1090x2650 | 750x950x2200 |
Во избежание ошибочных операций при обслуживании и ремонте в камерах выполнены электрические и механические блокировки.
