КТ12Р

Контакторы вакуумные серии КТ12Р с вакуумными дугогасительными камерами предназначены для применения в оболочках шахтных взрывобезопасных аппаратов при тяжелых режимах работы. Они отличаются высокой электрической износостойкостью.

Техническая характеристика контакторов КТ12Р

Контакторы предназначены для работы при: высоте над уровнем моря до 2000 м; температуре окружающего воздуха от -40 до +40 °С, а также до +60 °С во взрывозащищенной оболочке; относительной влажности воздуха 98 % при 35 °С без конденсации влаги; вибрации мест крепления с частотой до 35 Гц при ускорении до 0,5g; по ударной прочности контакторы выдерживают удары с ускорением до 15g при длительности 2... 15 мс. Отклонение плоскости крепления от вертикального положения до 30° в любую сторону; изменение напряжения на катушке электромагнита в пределах 85... 110% номинального; контакторы обеспечивают удержание во включенном положении при снижении напряжения до 60 % номинального и четкое включение при снижении напряжения в момент замыкания главных контактов до 60 % номинального.

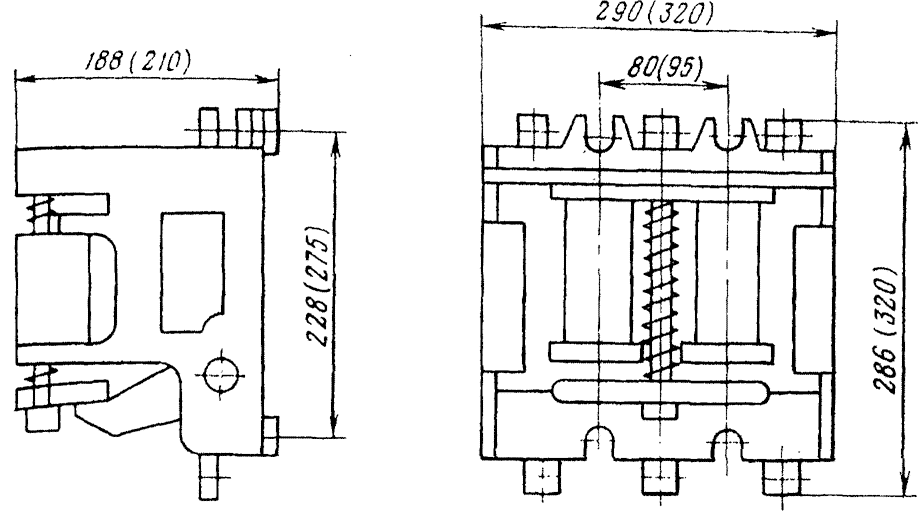

Контакторы КТ 12Р-33 и КТ 12Р-37 (размеры в скобках относятся к контактору КТ 12Р-37)

Катушки электромагнитов рассчитаны на питание постоянным или выпрямленным током. Данные катушек:

Отличительной особенностью этих контакторов является гашение дуги в вакууме. Для этого главные контакты помещены внутри цилиндрических камер, из которых откачан воздух. Вывод неподвижного контакта расположен в одном торце камеры, а подвижного - в другом. Для обеспечения герметичности камеры и возможности перемещения подвижного контакта он встроен в металлический сильфон. Дугогасительные камеры смонтированы на изоляционных панелях, закрепленных на стальном основании. Магнитопровод электромагнита выполнен в виде двух стержней, на которых размещены каркасы с обмотками. Якорь представляет собой массивную стальную пластину. Между магнитопроводом и якорем установлена возвратная пружина. Замыкание контактов в вакуумных дугогасительных камерах происходит под действием атмосферного давления. Усилие электромагнита в контакторах с вакуумными дугогасительными камерами требуется для размыкания контактов.

Поскольку электрическая прочность вакуумного зазора между контактами значительно превышает прочность воздушного промежутка, то гашение дуги между размыкающимися контактами в вакууме происходит значительно интенсивнее, чем в воздухе. Поэтому эффективность дугогашения и электрическая износостойкость контактора оказывается весьма высокой. Достоинством контакторов является полное отсутствие выброса дуги в атмосферу: в оболочке взрывобезопасного аппарата не выделяются окислы азота, отсутствует термическое воздействие дуги на элементы аппарата и снижается вероятность взрыва внутри оболочки.

Неодновременность касания контактов не должна превышать 0,1 мм.

Растворы, провалы и нажатия главных контактов должны соответствовать значениям:

Контакторы имеют восемь вспомогательных контактов: четыре размыкающих, два замыкающих и два контакта, позволяющих производить перестановку и включение их размыкающими или замыкающими. Вспомогательные контакты имеют следующие параметры:

Конечное нажатие, Н 2,2.. .2,5

Раствор, мм 6 ± 0,5

Провал, мм 3 ± 0,5

Один вспомогательный контакт, позволяющий производить перестановку, рассчитан на коммутацию тока 0,1 А при напряжении 1140 В; два размыкающих и один замыкающий — до 6 А при напряжении 660 В и группа контактов (один с перестановкой, два размыкающих и один замыкающий) - 0,6 А при напряжении 36 В переменного тока или 24 В постоянного.

Контакторы следует осматривать 1 раз в 6 месяцев, но не реже, чем через каждые 300 000 циклов ВО. Методика осмотра контактора такая же, как и для воздушного. Контроль вакуумных камер заключается в проверке раствора контактов и неодновременности их замыкания и размыкания. Для этого необходимо, перемещая якорь контактора, убедиться, что контакты замыкаются (размыкаются) при растворе магнитной системы, равном 3,5...4 мм, что соответствует раствору контактов внутри камер 1,2+0,2 мм. Раствор регулируется гайками, расположенными на контактах вне камер.
