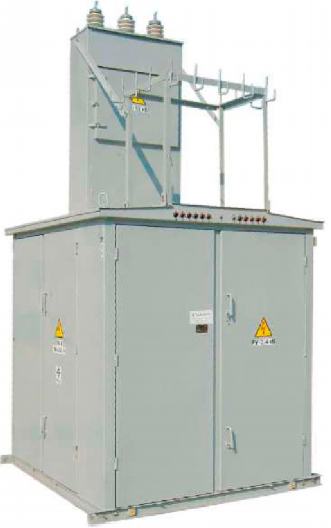

КТП-ТВ(К) Курганский ЭМЗ
ТУПИКОВЫЕ ТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ НАРУЖНОЙ УСТАНОВКИ МОЩНОСТЬЮ ОТ 25 Д01000 КВА, ВОЗДУШНЫЕ (КАБЕЛЬНЫЕ) НА НАПРЯЖЕНИЕ 10(6) КВ
КТП-ТВ(К)-25... 1000/10(6)/0,4
Декларация о соответствии
РОСС RU. АИ 18.Д 02305
ГОСТ 14695-80, ТУ 3412-027-00109719-2007
ТИП - ТУПИКОВЫЕ, ВОЗДУШНЫЕ (КАБЕЛЬНЫЕ), КИОСКОВЫЕ
НАЗНАЧЕНИЕ, ОБЛАСТЬ ПРИМЕНЕНИЯ.
КТП-ТВ(К)-25... 1000/10(6)/0,4, производства Курганского электромеханического завода, предназначены для приема, трансформирования и распределения электроэнергии переменного трехфазного тока промышленной частоты. Применяются в наружных установках для электроснабжения сельскохозяйственных, промышленных, коммунальных объектов в радиальных системах распределительных сетей.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| НАИМЕНОВАНИЕ | ЗНАЧЕНИЕ |
| Мощность силового трансформатора, кВА | 25; 40; 63; 100; 160; 250; 400; 630; 1000 |
| Номинальное напряжение на стороне высокого напряжения (ВН), кВ | 10; 6 |
| Номинальное напряжение на стороне низкого напряжения (НН), кВ | 0,4 |
| Ток электродинамической стойкости на стороне ВН, кА | 51 |
| Ток термической стойкости на стороне ВН, кА | 20 |
| Исполнение по вводу ВН | воздушный |
| Исполнение по выводу НН | воздушный, кабельный |
| Степень защиты по ГОСТ 14254-80 | Ip23 |
| Количество отходящих линий | 5(10)* |
| Габаритные размеры, не более, мм в транспортном состоянии | 1960x2100x2300 |
| Масса, не более, кг | 1000 |
*По заказу потребителя количество отходящих кабельных линий

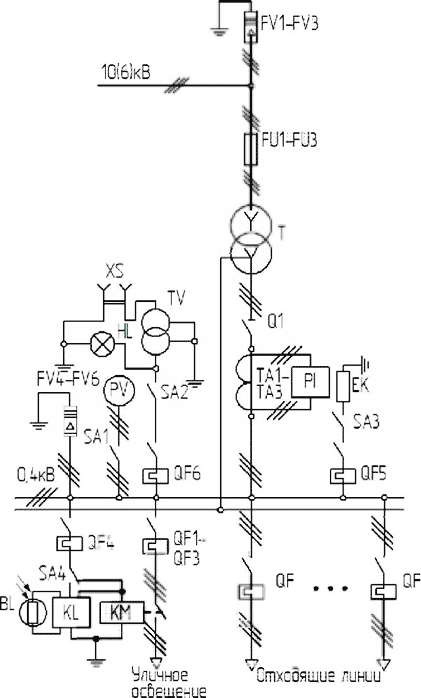

СХЕМА ЭЛЕКТРИЧЕСКАЯ И ПЕРЕЧЕНЬ АППАРАТУРЫ КТП ТВ
| № П/П | ПОЗ. ОБОЗНАЧЕНИЕ | НАИМЕНОВАНИЕ | КОЛИЧЕСТВО |
| 1 | FV1-FV3 | Разрядник вентильный 10(6)кВ* | 3 |
| 2 | FV4-FV6 | Разрядник вентильный 0,4кВ | 3 |
| 3 | FU1-FU3 | Предохранитель ПКТ 10(6)кВ | 3 |
| 4 | 01 | Разъединитель 0,4 кВ | 1 |
| 5 | QF1-QF3 | Выключатель автоматический 16А | 3 |
| 6 | QF4-QF6 | Выключатель автоматический 10А | 3 |
| 7 | ТА1-ТАЗ | Трансформатор тока | 3 |
| 8 | Sa1, SA4 | Переключатель 380В/10А | 2 |
| 9 | Sa2, SA3 | Выключатель 380В/16А | 2 |
| 10 | PI | Счетчик электрической энергии | 1 |
| 11 | ЕК | Резистор подогрева | 2 |
| 12 | BL,KL | Фотореле | 1 |
| 13 | KM | Пускатель магнитный ПМ | 1 |
| 14 | HL | Патрон потолочный Е27 | 1 |
| 15 | PV | Вольтметр 0—500В | 1 |
| 16 | XS | Розетка штепсельная 36В | 1 |
| 17 | TV | Трансформатор понижающий 220/36В | 1 |
| 18 | QF-QFn | Выключатель автоматический (или рубильник с предохранителями] | 10(5) |
| 19 | I | Силовой трансформатор" | 1 |
*Разрядник вентильный или ОПН(Ю) б для комплектных подстанций с кабельным вводом поставляется по заказу потребителя. ** - Силовой трансформатор в комплекте поставки не предусматривается, поставляется по заказу потребителя.
