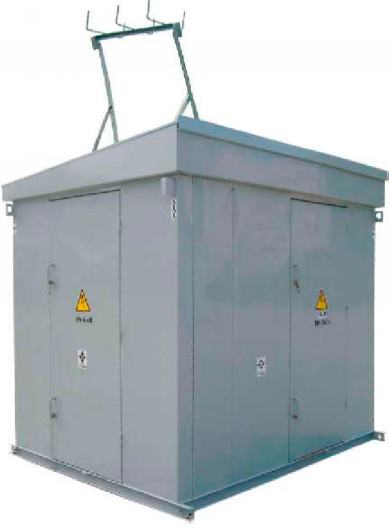

КТП-ТВр(К), КТП-ТВв(К) Курганский ЭМЗ
ТУПИКОВЫЕ ТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ НАРУЖНОЙ УСТАНОВКИ МОЩНОСТЬЮ ОТ 25 ДО 1000 КВА, ВОЗДУШНЫЕ (КАБЕЛЬНЫЕ), С ВВОДНЫМ РАЗЪЕДИНИТЕЛЕМ РВЗ (ВВОДНЫМ ВЫКЛЮЧАТЕЛЕМ НАГРУЗКИ ВНР) НА НАПРЯЖЕНИЕ 10(6) KB - КТП-ТВр(К)-25...1000/10(6)/0,4 КТП-ТВв(К)-25... 1000/10(6)/0,4
Декларация о соответствии РОСС RU. АИ18Д 02305
ГОСТ 14695-80, ТУ 3412-027-00109719-2007
ТИП - ТУПИКОВЫЕ, ВОЗДУШНЫЕ (КАБЕЛЬНЫЕ), КИОСКОВЫЕ
НАЗНАЧЕНИЕ, ОБЛАСТЬ ПРИМЕНЕНИЯ.
КТП-ТВр(К)-25...1000/10(6)/0,4, КТП-ТВв(К)-25... 1000/10(6)/0,4 Курганский ЭМЗ, производства Курганского электромеханического завода, предназначенны для приема, трансформирования и распределения электроэнергии переменного трехфазного тока промышленной частоты. Применяются в наружных установках для электроснабжения сельскохозяйственных, промышленных, коммунальных объектов в радиальных схемах распределительных сетей.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| НАИМЕНОВАНИЕ | ЗНАЧЕНИЕ |
| Мощность силового трансформатора, кВА | 25...100; 160; 250, 400; 630, |
| Номинальное напряжение на стороне высокого напряжения (ВН), кВ | 6; 10 |
| Номинальное напряжение на стороне низкого напряжения (НН), кВ | 0,4 |
| Ток электродинамической стойкости на стороне ВН, кА | 51 |
| Ток термической стойкости на стороне ВН, кА | 20 |
| Исполнение по вводу ВН | воздушный, кабельный |
| Исполнение по выводу НН | \воздушный, кабельный |
| Степень защиты по ГОСТ 14254-80 | (р23 |
| Количество отходящих линий, не более, мм в транспортном состоянии | 5(10)* |

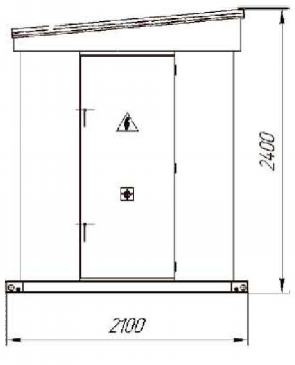

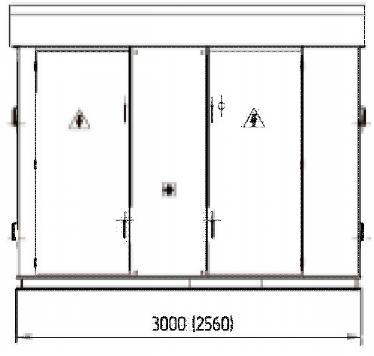

| Габаритные размеры, не более, мм в транспортном состоянии | 3000(2560)х2100x2400м |
| Масса, не более, кг | 1200 |
*- По заказу потребителя количество отходящих кабельных линий с автоматическими выключателями может быть увеличено до 12 м - Для подстанций с РВЗ мощностью до 250 кВА.

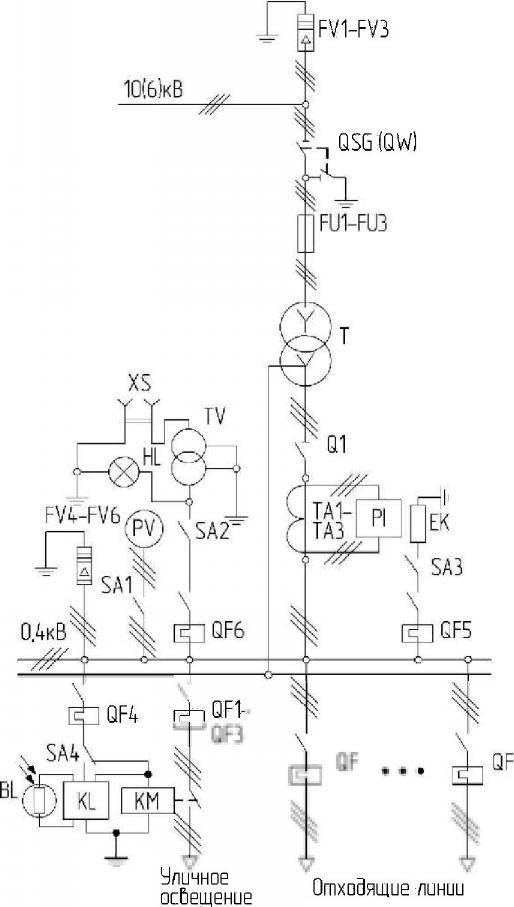

ЭЛЕКТРИЧЕСКАЯ СХЕМА И ПЕРЕЧЕНЬ АППАРАТУРЫ КТП ТВ(К) С ВВОДНЫМ РАЗЪЕДИНИТЕЛЕМ (ВВОДНЫМ ВЫКЛЮЧАТЕЛЕМ НАГРУЗКИ)
| №п/п | ПОЗ. ОБОЗНАЧЕНИЕ | НАИМЕНОВАНИЕ | КОЛИЧЕСТВО |
| 1 | {QSG), QW | (Разъединитель РВЗ-Ю(б)кВ) Выключатель ВНР | 1 |
| 2 | QSG | Разрядник вентильный 10(6)кВ или ОПН* | 3 |
| 3 | FV4-FV6 | Разрядник вентильный 0,4кВ или ОПН | 3 |
| 4 | FV1-FV3 | Предохранитель ПКТ 10(6)кВ | 3 |
| 5 | Q1 | Разъединитель 0,4 кВ | 1 |
| 6 | QF1.QF3 | Выключатель автоматический 16А | 3 |
| 7 | QF4-QF6 | Выключатель автоматический 10А | 3 |
| 8 | ТА1-ТАЗ | Трансформатор тока | 3 |
| 9 | SA1, SA4 | Переключатель 380В/10А | 2 |
| 10 | SA2. SA3 | Выключатель 380В/16А | 2 |
| 11 | PI.PR | Счетчик электрической энергии | 1-2 |
| 12 | ЕК | Резистор подогрева | 2 |
| 13 | BL.KL | Фотореле | 1 |
| 14 | КМ | Пускатель магнитный ПМ | 1 |
| 15 | HL | Патрон потолочный Е27 | 1 |
| 16 | PV | Вольтметр 0-500В | 1 |
| 17 | XS | Розетка штепсельная 36В | 1 |
| 18 | TV | Трансформатор понижающий 220/36В | 1 |
| 20 | т | Выключатель автоматический | до 10 (до 5) |
| 19 | QF-QFn | Силовой трансформатор** | 1 |
*- Разрядник вентильный или ОПН(Ю) 6 для комплектных подстанций с кабельным вводом поставляется по заказу потребителя. ** - Силовой трансформатор в комплекте поставки не предусматривается, поставляется по заказу потребителя. По отдельному заказу возможно выполнить учет электрической энергии на отходящих фидерах.
