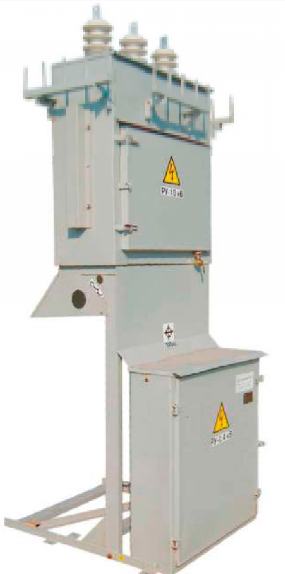

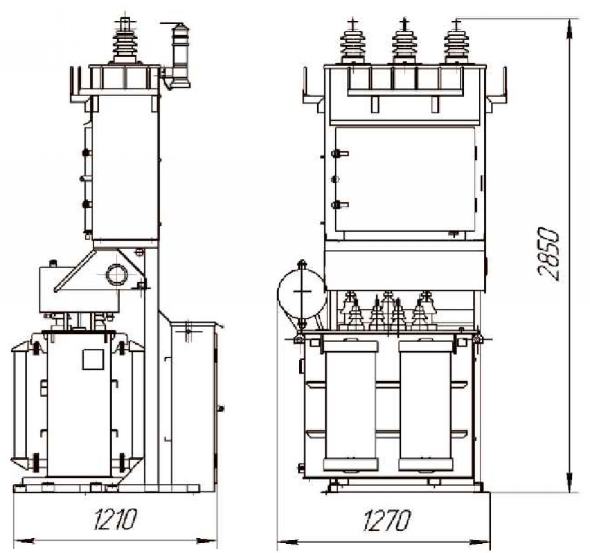

КТП-В Курганского ЭМЗ
СТОЛБОВЫЕ ТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ МОЩНОСТЬЮ ОТ 25 ДО 250 КВА НА НАПРЯЖЕНИЕ 10(6) КВ
КТП-В-25. ..250/10(6)/0,4
Декларация о соответствии РОСС RU. АИ 18Д 02305 ГОСТ 14695-80, ТУ 3412-027-00109719-2007
ТИП - ТУПИКОВЫЕ, ВОЗДУШНЫЕ (КАБЕЛЬНЫЕ), СТОЛБОВЫЕ
НАЗНАЧЕНИЕ ОБЛАСТЬ ПРИМЕНЕНИЯ
КТП-В-25. ..250/10(6)/0,4, производства Курганского электромеханического завода, предназначены для приема, трансформирования и распределения электроэнергии переменного трехфазного тока промышленной частоты. Применяются в наружных установках для электроснабжения сельскохозяйственных, промышленных, коммунальных объектов в радиальных схемах распределительных сетей.
| НАИМЕНОВАНИЕ | ЗНАЧЕНИЕ |
| Мощность силового трансформатора | 25...63;100;160;250 |
| Номинальное напряжение на стороне высокого напряжения (ВН), кВ | 10; 6 |
| Номинальное напряжение на стороне низкого напряжения (НН), кВ | 0,4 |
| Ток электродинамической стойкости на стороне ВН, кА | 20 |
| Ток термической стойкости на стороне ВН, кА | 16 |
| Исполнение по вводу ВН | Воздушный |
| Исполнение по выводу НН | Воздушный |
| Степень защиты по ГОСТ 14254 | Ip23 |
| Количество отходящих линий, не более | 3 |
| Масса, те более, кг | 220 |

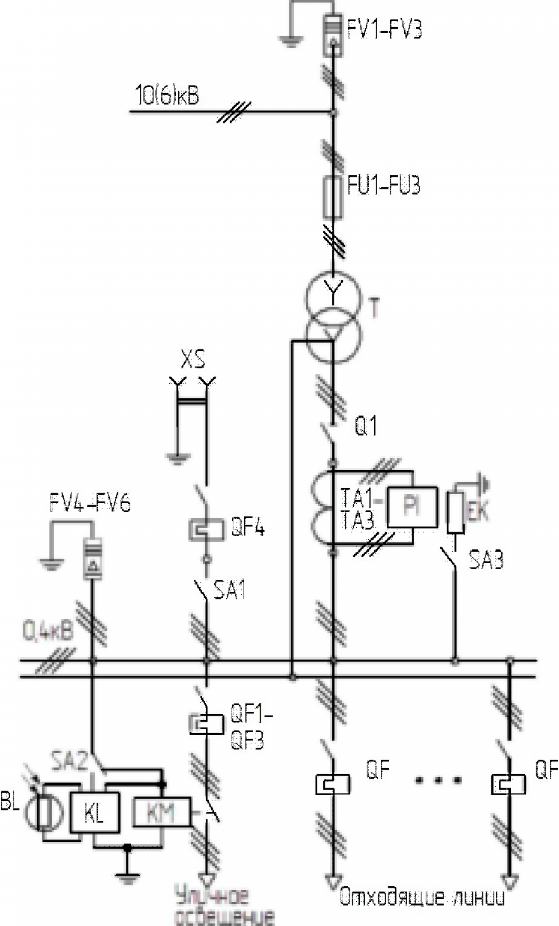

СХЕМА ЭЛЕКТРИЧЕСКАЯ И ПЕРЕЧЕНЬ АППАРАТУРЫ КТП-В
| № п/п | ПОЗ. ОБОЗНАЧЕНИЕ | НАИМЕНОВАНИЕ | КОЛИЧЕСТВО |
| 1 | FV1-FV3 | Разрядник вентильный 10(6)кВ или ОПН | 3 |
| 2 | FV4-FV6 | Разрядник вентильный 0,4кВ или ОПН | 3 |
| 3 | FU1-FU3 | Предохранитель ПКТ 10(6)кВ * | 3 |
| 4 | Q1 | Разъединитель 0,4 кВ | 1 |
| 5 | QF1-QF3 | Выключатель автоматический 16А | 3 |
| 6 | QI4 | Выключатель автоматический 10А | 1 |
| 7 | ТА1-ТАЗ | Трансформатор тока | 3 |
| 8 | SA1 | Переключатель 380В/10А | 2 |
| 9 | SA2.SA3 | Выключатель 380В/16А | 1 |
| 10 | PI | Счетчик электрической энергии | 1 |
| 11 | ЕК | Резистор подогрева | 2 |
| 12 | BL.KL | Фотореле | 1 |
| 13 | КМ | Пускатель магнитный ПМ | 1 |
| 14 | XS | Трансформатор понижающий 220 | 1 |
| 15 | QF-QFn | Выключатель автоматический | доЗ |
| или рубильник с предохранителями | ДО 2 | ||
| 16 | Т | Силовой трансформатор* | 1 |
*- силовой трансформатор в комплекте поставки не предусматривается, поставляется по заказу потребителя
