КТП

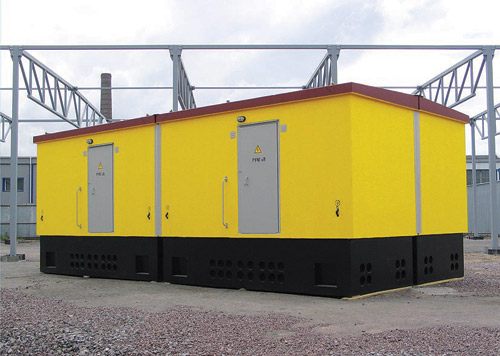

Комплектные трансформаторные подстанции (КТП) применяют для приема, распределения и преобразования электрической энергии трехфазного тока частотой 50 Гц.

По числу трансформаторов КТП могут быть одно-, двух- и трехтрансформаторными.

По роду установки КТП могут быть:

• внутренней установки с масляными, сухими или заполненными негорючей жидкостью трансформаторами;

• наружной установки (только с масляными трансформаторами);

• смешанной установки с расположением РУВН и трансформатора снаружи, а РУНН внутри помещения.

Комплектные трансформаторные подстанции можно разделить на четыре группы:

а) наружной установки мощностью 25 — 400 кВ • А, напряжением 6 — 35/0,4 кВ, применяемые для электроснабжения объектов сельскохозяйственного назначения (в основном мачтовые подстанции). Комплектные трансформаторные подстанции данной группы состоят из шкафов ввода ВН, трансформатора и шкафа НН, укомплектованного на отходящих линиях автоматическими выключателями;

б) внутренней и наружной установок напряжением до 10 кВ включительно мощностью 1600 — 2500 кВ • А, которые в основном используются для электроснабжения промышленных предприятий. Комплектные трансформаторные подстанции этой группы состоят из шкафов ввода на напряжение 10 кВ и РУ напряжением до 1 кВ. Для КТП применяют как масляные, так и заполненные негорючей жидкостью или сухие трансформаторы типа GDNN, для КТП наружной установки — только масляные;

в) сборные и комплектные трансформаторные подстанции напряжением 35 — 110/6 — 10 кВ. Со стороны ВН подстанции комплектуются открытыми РУ напряжением 35 — 110 кВ, со стороны 6 — 10 кВ — шкафами КРУН наружной установки;

г) специального назначения, перевозимые на салазках, напряжением 6—10 кВ, мощностью 160 — 630 кВ • А, которые выпускают для электроснабжения стройплощадок, рудников, шахт, карьеров.
