КТПНД мощностью 400—630 кВ-А киоскового типа

Подстанции трансформаторные комплектные типа КТПНД мощностью 400 и 630 кВ*А представляет собой однотрансформаторные подстанции наружной установки и служат для приема электрической энергии трехфазного переменного тока частоты 50 Гц напряжением 6 или 10 кВ, преобразования в электроэнергию напряжением 0,4 кВ и снабжения ею потребителей ( в том числе нефтеперерабатывающей промышленности) в районах с умеренным климатом (от -40 до +40 °С). КТП подключается посредством разъединителя к ближайшей опоре ЛЭП.

Особенностями такой КТПНД являются:

1. наличие в шкафу трансформатора естественной вентиляции, обеспечивающей охлаждение силового трансформатора;
2. РУНН выполнено с двухсторонним обслуживанием;
3. имеется устройство, позволяющее закатывать и выкатывать трансформатор из шкафа трансформатора;
4. на отходящих линиях установлены автоматические выключатели выдвижного исполнения;

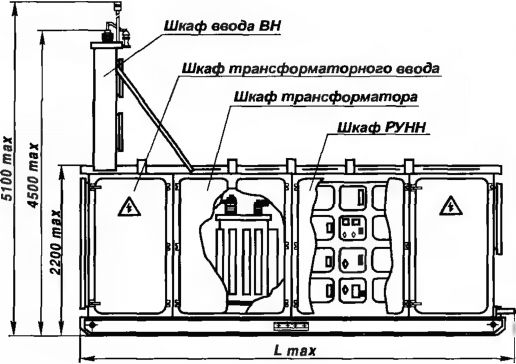

КТПНД мощностью 400-630 кВ-А

1. КТПНД оборудованы двумя штепсельными разъемами для присоединения токоприемников, соответственно, 380 В на 60 А и 220 В на 40 А.

В КТПНД имеются электрические и механические блокировки, обеспечивающие безопасную работу обслуживающего персонала.

Ввод на стороне ВН — воздушный, выводы отходящих линий НН — кабельные. Подстанция обеспечивает учет активной электрической энергии.

В КТПНД имеется фидер наружного освещения с автоматическим включением и отключением. Число отходящих линий и их токи могут быть изменены по желанию заказчика.

Технические характеристики КТПНД
