КТПНУ-М ООО ПКФ Автоматика

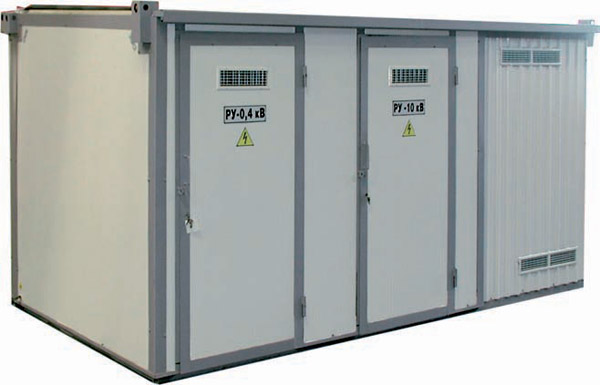

Блочно-модульные малогабаритные трансформаторные подстанции типа КТПНУ-М, выпускаемые ООО ПКФ "Автоматика", г. Тула, предназначены для приема электрической энергии трехфазного переменного тока частотой 50 Гц номинальным напряжением 6(10) кВ, преобразования ее в напряжение 0,4 кВ и распределения по потребителям. Оболочка блок-модулей представляет собой каркасную сварную конструкцию, покрытую специальным составом, повышающим огнестойкость (табл.).

Технические характеристики КТП типа "сэндвич" (2КТПНУ)

Стены и крыша выполнены из панелей типа "сэндвич" с наполнителем из негорючего базальтового волокна различной толщины — 50—100 мм. Блок-модули устанавливаются на фундамент, выполненый из бетона, бетонных блоков, сварного металлического каркаса. Соединение блоков — болтовое. Блоки имеют соединение внутреннего контура заземления с внешним.

Общая характеристика ТП типа КТПНУ-М:

• модульность и габаритность: транспортируются на бортовом грузовом автомобиле;

• надежность оборудования ведущего мирового производителя;

• безопасность для персонала в процессе эксплуатации;

• теплоизоляция. Использование негорючих утепленных стеновых панелей позволяет эксплуатировать подстанцию в районах с суровыми климатическими условиями;

• короткие сроки поставки КТП полной заводской готовности;

• быстрый монтаж. Монтируется и коммутируется в течение 8 ч;

• КТП российского производства по международным стандартам качества.

Диапазон рабочих температур от — 60 до + 40 °С

Технические характеристики КТПНУ-М
