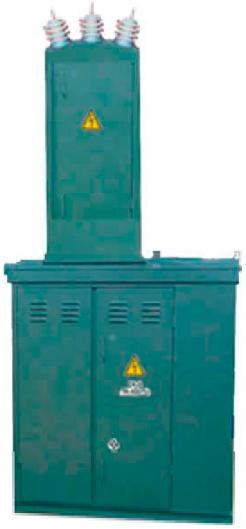

КТПу Курганский ЭМЗ
ТРАНСФОРМАТОРНАЯ ПОДСТАНЦИЯ УМЕНЬШЕННЫХ ГАБАРИТОВ МОЩНОСТЬЮ ОТ 25 ДО 160 КВА ТУПИКОВЫЕ, ВОЗДУШНЫЕ, КИОСКОВЫЕ НА НАПРЯЖЕНИЕ 10(6) КВ
КТПу-25... 160/10(6)/0,4
Декларация о соответствии
РОСС RU. АИ 18Д 02305
ГОСТ 14695-80, ТУ 3412-027-00109719-2007
тип - тупиковые, воздушные, киосковые назначение, область применения
КТПу-25... 160/10(6)/0,4, производства Курганского электромеханического завода, предназначены для приема, трансформирования и распределения электроэнергии переменного трехфазного тока промышленной частоты. Применяется в наружных установках для электроснабжения сельскохозяйственных, промышленных, коммунальных объектов в радиальных схемах распределительных сетей.
технические параметры
| ЗНАЧЕНИЕ | |
| Мощность силового трансформатора, кВА | 25...63; 100; 160; |
| Номинальное напряжение на стороне высокого напряжения (ВН), кВ | 10; 6 |
| Номинальное напряжение на стороне низкого напряжения (НН), кВ | 0,4 |
| Ток электродинамической стойкости на стороне ВН, кА | 20 |
| Ток термической стойкости на стороне ВН, кА | 16 |
| Исполнение по вводу ВН | воздушный |
| Исполнение по выводу НН | воздушный, кабельный |
| Степень защиты по ГОСТ 14254-80 | Ip23 |
| Количество отходящих линий | 6 |

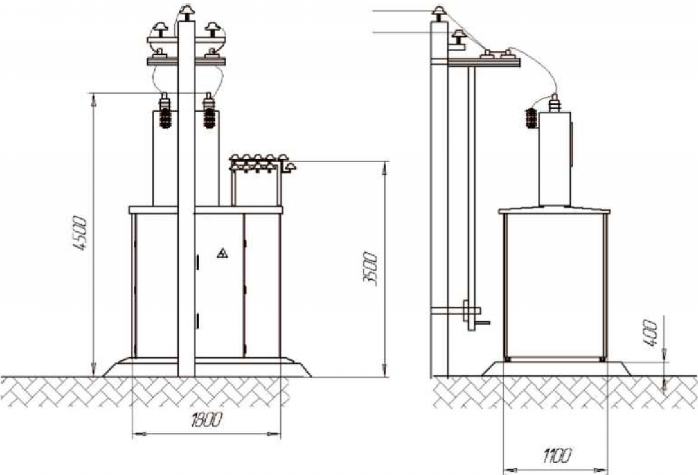

| Габаритные размеры, не более, мм в транспортном состоянии | 1800x1100x2100 |

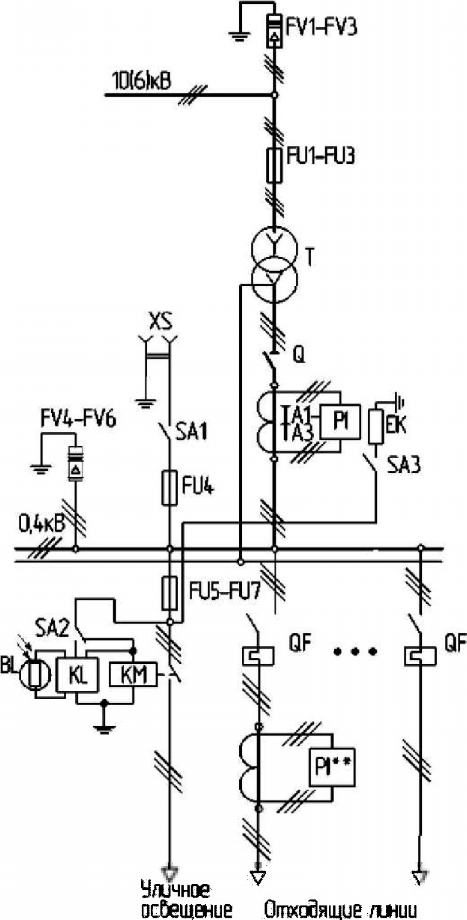

СХЕМА ЭЛЕКТРИЧЕСКАЯ И ПЕРЕЧЕНЬ АППАРАТУРЫ КТПу
| № п/п | ПОЗ. ОБОЗНАЧЕНИЕ | НАИМЕНОВАНИЕ | КОЛИЧЕСТВО |
| 1 | FV1-FV3 | Разрядник вентильный 10{6)кВ | 3 |
| 2 | FV4-FV6 | Разрядник вентильный 0,4кВ | 3 |
| 3 | FU1-FU3 | Предохранитель ПКТ 10{6)кВ * | 3 |
| 4 | Q | Разъединитель 0,4 кВ | 1 |
| 5 | Fu4 | Выключатель автоматический 10А | 1 |
| 6 | FU5-FU7 | Выключатель автоматический 16А | 3 |
| 7 | ТА1-ТАЗ | Трансформатор тока | 3 |
| 8 | Sa1,SA3 | Переключатель 380В/16А | 1 |
| 9 | Sa2 | Выключатель 380В/1 OA | 2 |
| 10 | PI | Счетчик электрической энергии | 1 |
| 11 | EK | Резистор подогрева 100W | 2 |
| 12 | BL, KL | Фотореле | 1 |
| 13 | KM | Пускатель магнитный ПМ | 1 |
| 14 | XS | Трансформатор понижающий 220В | 1 |
| 15 | QF1-QF3 | Выключатель автоматический | ДО 6 |
| 16 | T | Силовой трансформатор* | 1 |
* - Силовой трансформатор в комплекте поставки не предусматривается, поставляется по заказу потребителя.
