КВТ-10-400-4

Техническая характеристика КВТ-10-400-4:
Напряжение, кВ:
номинальное 10
наибольшее рабочее 12
Номинальный ток, А 400
Коммутационная способность, кА:
номинальный ток отключения 4
ток включения (амплитуда) 15
начальное действующее значение
периодической составляющей 4,5
Коммутационная износостойкость вакуумной камеры, циклов ВО:
при номинальном токе 110
при токе 1000 А 3-104
Механическая износостойкость
(без вакуумных камер), циклов ВО МО6
Габаритные размеры, мм 430x380x410
Масса, кг, не более 42

Высоковольтный вакуумный контактор типа КВТ-10-400-4У2 имеет то же назначение, что и воздушный, однако отличается повышенными параметрами коммутационной износостойкости и срока службы, меньшими габаритами и массой, большей надежностью и простотой обслуживания.

Основанием контактора служит прессованная из пластмассы конструкция, к которой болтами крепится корпус с вакуумными камерами и электромагнитный привод. Контактор снабжен низковольным блоком для управления приводом, электромагнитом защелки и вспомогательными цепями потребителя.
Питание привода контактора может осуществляться как постоянным, так и переменным током При подаче напряжения в цепь управления электромагнитом электрический ток проходит через выпрямитель, пару размыкающих контактов и катушки электромагнита. При этом происходит притягивание плиты (подвижной части) к сердечникам и поворот изоляционной траверсы освобождаются пружины дополнительного поджатая подвижных контактов камер. В результате под действием указанных пружин и сильфонов камер происходит замыкание контактов вакуумных камер Одновременно происходит сжатие отключающих пружин, переключение блок-контактов и поворот рычага счетчика числа циклов ВО.
При обесточивании цепи управления подвижная часть электромагнита - плита - отпадает от сердечников и под действием отключающих пружин поднимается вверх, изоляционная траверса поворачивается, своими плечами сжимает пружину и перемещает подвижные контакты вакуумных камер вниз; силовая цепь отключается.
Контактор является комплектующим аппаратом распределительных шкафов для управления приводами буровых установок нефтяной промышленности, реверсоров для управления приводом шахтных подъемных установок, распределительных пунктов (РП) для управления приводом экскаваторов в горнорудной промышленности и др.
Основной элемент вакуумного контактора - вакуумная дугогасительная камера с контактами помещенными в высокий вакуум. Наиболее ответственным является создание надежной оболочки корпуса камеры, предназначенной обеспечить заданный вакуум в течение всего срока службы и способной выдерживать условия эксплуатации; поэтому она изготовляется из соединений металла со стеклом или керамикой. В контакторе КВТ-10-400-4 применена дугогасительная камера КДВ-10-5/400 Управление контактной системой осуществляется передачей механической энергии через металлокерамические сильфоны, которые имеют высокую надежность и большой срок службы (до 106 циклов ВО). Дугостойкость контактов вакуумной камеры обеспечивается изготовлением их из материалов типа металлокерамической композиции с тугоплавкой основой. Конструктивно вакуумный контактор состоит из трех полюсов ВН, корпуса, электромагнитного привода, цепи управления. В каждый полюс входит вакуумная дугогасительная камера 1, защитный изоляционный каркас 2 и вывод контактный 3. Полюс крепится к основанию 6 контактора. Нижний вывод и подвижный контакт вакуумной камеры соединены траверсой 9. Блок-контакты 15 служат для включения в цепи управления и контроля. Для дополнительного поджатая подвижного контакта камеры в нижней части каркаса установлена пружина 5. Отключение контакторов осуществляется с помощью блока пружин 14. Принципиальная электрическая схема контактора дана на рис.2.

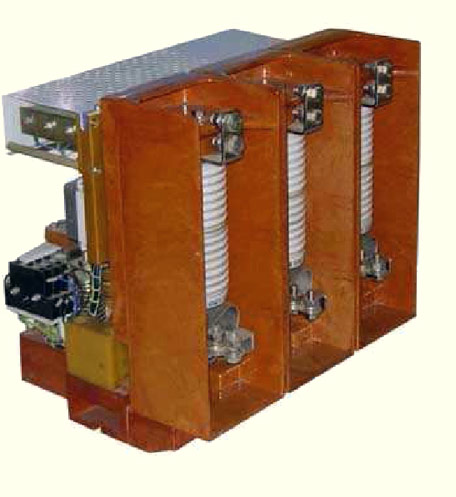

контактор КВТ-10-400-4У2
Рис. 1. Контактор типа КВТ-10-400-4У2: 1 - камера вакуумная; 2 - каркас; 3 - вывод контактный; 4 - связь гибкая; 5 - пружина; 6 - основание; 7 - щека; 8 - привод электромагнитный; 9 - траверса; 10 - панель; 11 - диод; 12 - резистор; 13 - соединители штепсельные; 14 - пружины отключающие; 15 - блок-контакты; 16 - счетчики; 17 - хвостовик (устанавливается согласно заказу)
Электрическая схема вакуумного контактора КВТ-10-400-4У2
Рис. 2. Электрическая схема вакуумного контактора КВТ-10-400-4У2
