KYN28A-12(Z)(GZS1) КРУ CHINT

Комплектное РУ с выкатным элементом KYN28A-12(Z)(GZS1) от китайской компании Chint electric применяется в электрических трехфазных системах переменного тока (частотой 50 Гц) на напряжении 10 кВ для приема и распределения электроэнергии, также служат для контроля, защиты и управления в системах. Соответствуеттребованиям стандартов IEC 60298.

2. Обозначение модели

Обозначение модели KYN28A-12

Для использования в помещении

С выкатным элементом

Защищенного типа

Встроенный вакуумный выключатель

Номинальное напряжение

Номер модели

3. Условия эксплуатации

Температура окружающей среды: -15°С ~ +40°С;

Относительная влажность:

средняя за день - не более 95%;

средняя за месяц - не более 90%;

Среднее значение давления для насыщенного пара за день - не более 2.2x103 МПа; среднее значение давления для насыщенного пара за месяц - не более 1.8х10 3 МПа;

Высота над уровнем моря: не более 3000 м;

Интенсивность землетрясения: не более 8 баллов.

Внимание: не допускается эксплуатация при наличии легковоспламеняющихся газов и насыщенного пара, а также в условиях сильной вибрации; Примечание: по поводу условий эксплуатации, отличающихся от вышеуказанных, Вы можете обратиться за консультацией в нашу компанию.

Таблица 4. Технические параметры KYN28A-12 (Z) (GZS1)

Название Единица измеренияЗначение
Номинальное напряжениекВ3.3, 6, 10
Наибольшее рабочее напряжениекВ3.6, 7.2, 12
Номинальная частотаГц50
Номинальный ток выключателяА630,1250,1600, 2500,3150,4000
Номинальный ток РУА630,1250,1600, 2500,3150,4000
Номинальный кратковременный выдерживаемый токкА16,20,25,31.5,40,50

Название измеренияЗначение
Номинальный выдерживаемый пиковый токкА40,50,63,80,100,125
Номинальный отключаемый ток короткого замыканиякА16,20,25,31.5,40,50
Номинальный ток включаемый на короткое замыкание (пиковый)кА40,50,63,80,100,125
Номинальный уровень прочности изоляцииВыдерживаемое напряжение промышленной частоты в течение 1 минмежду полюсами, между полюсом и землейкВ24,32,42
между контактамикВ24,32,48
Номинальное выдерживаемое напряжение грозового импульса (пиковое)между полюсами, между полюсом и землейкВ40,60, 75
между контактамикВ46,70, 85
Степень защищенностиДля РУ защищенного типа IP4XМежду стойками (в случае открытой дверцы ячейки РУ): IP2X

Примечание 1: необходимо учитывать допустимый ток короткого замыкания для трансформаторов тока по отдельности. Примечание 2: см. соответствующие технические параметры для ZN63A-12.

5. Особенности конструкции

Конструкция РУ показана на рис. 5.1.

Полностью бронированное устройство комплектного типа;

Корпус РУ выполнен из стального листа с алюмоцинковым покрытием. Его особенности: устойчивость к коррозии, небольшой вес, высокая прочность;

РУ может быть оснащено вакуумными выключателями серии ZN63A-12 или VD4 и имеет следующие преимущества: широкое применение, высокая надежность и длительное время не нуждается в техническом обслуживании;

Тележка РУ имеет два положении: рабочее и контрольное. В обоих положениях обеспечивается безопасная работа персонала;

Виды тележек изменятся вместе с видами модулей, что удобно при замене тележки и гарантирует, что тележка другого типа модуля не подойдет;

Тележка передвигается очень легко и без усилий;

Более девяти одножильных кабелей можно разместить в кабельном отсеке;

Высоконадежный блокировочный механизм соответствует всем требованиям безопасности;

Клапан для снятия давления в отсеке ВН обеспечивает безопасность персонала;

Для удобного наблюдения за эксплуатационным режимом внутренних элементов РУ предусмотрено окно на передней панели.

KYN28A-12(Z)(GZS1)

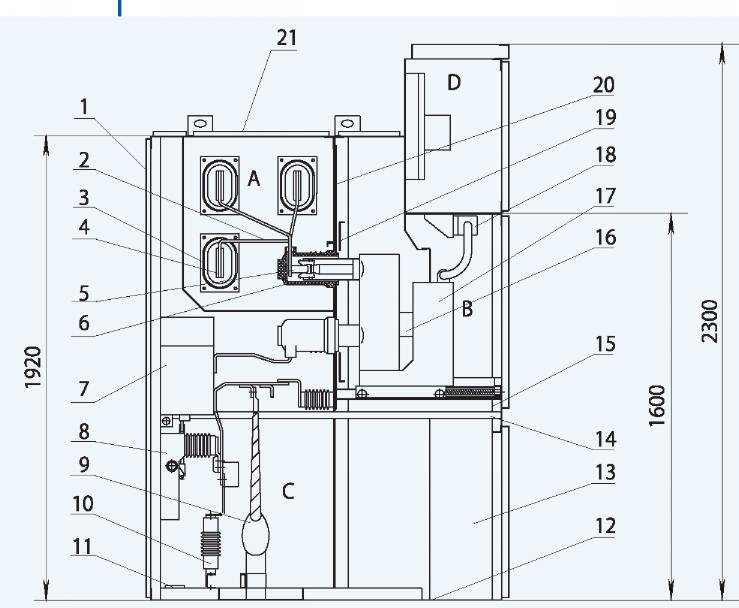

Устройство РУ KYN28А-12(Z)(GZS1)

A – отсек шин

B – отсек выключателя

С – кабельный отсек

D – отсек релейной защиты

1 – корпус

2 – сборная шина

3 – проходной изолятор

4 – шина главной цепи

5 – неподвижный контакт

6 – соединительный короб

7 – трансформатор тока

8 – переключатель заземления

9 – кабель

10 – ограничитель перенапряжения

11 – заземляющая шина

12 – съемная плита

13 – шина вспомогательной цепи

14 – эксплуатационная система

переключателя заземления

15 – выдвижная горизонтальная перегородка

16 – нагревательный элемент

17 – тележка отсека выключателя

18 – второе днище

19 – перегородка

20 – съемная перегородка

21 – клапан снятия давления

Рис.5.1 Устройство РУ KYN28А-12(Z)(GZS1)

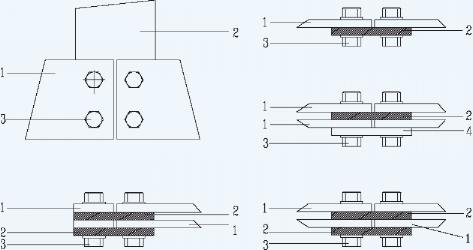

1 – шина главной цепи

2 – сборная шина

3 – болт

4 – прокладка

Способы соединения шины главной цепи и сборной шины

Рис.5.2 Способы соединения шины главной цепи и сборной шины

6. Внешний вид и размеры

Внешний вид KYN28А-12(Z)(GZS1)

Рис. 6.1 Внешний вид KYN28А-12(Z)(GZS1)

Таблица 6.1 Размеры

Высота В (мм)2300
Номинальный ток сборной шины 1250А и ток термической стойкости 40кА800
Номинальный ток сборной шины 1600Аи более1000
Глубина С (мм)Питающие и отходящие линии - кабельные Питающие и отходящие линии - воздушные1500 1660

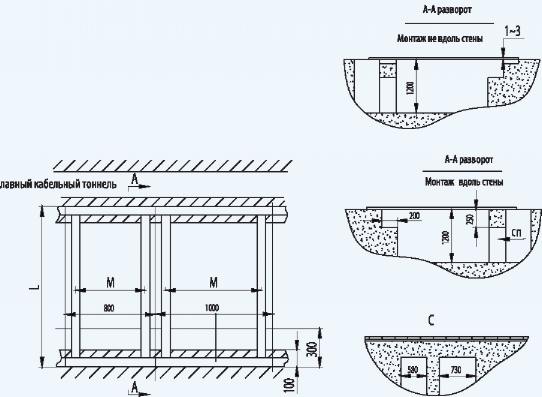

Монтажная схема KYN28А-12

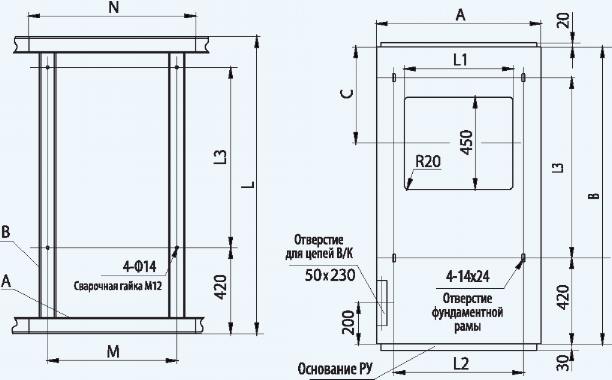

Фундамент для монтажа стального канала Схема фундамента РУ

Рис. 6.2 Монтажная поясняющая схема

Таблица 6.2 Размеры KYN28A-12(Z)(GZS1)

Размеры KYN28A-12

Ширина А Глубина ВмNL1L2L3СL
650Кабель 1500 ВЛ 1660630800530630880470 6301450 1610
1000Кабель 1500 ВЛ 16608301000730830880470 6301450 1610

7. Заказ

При заказе оборудования просим Вас указать:

Номер схемы соединения главной цепи, принципиальная однолинейная схема, схема размещения;

Принципиальную схему и схему расположения вторичных цепей;

Типы, спецификацию и количество элементов внутри РУ;

Наименование и количество запасных частей;

Размер и высоту шинного моста;

Количество дополнительных запасных частей, если необходимо;

Специальные требования.
