KYN61-40.5(Z) Комплектное распределительное устройство с выкатным элементом от китайской компании CHINT

Введение

Распределительное устройство (РУ) KYN61-40.5(Z) - одна из наших новейших разработок, в которой размещен полностью изолированный вакуумный выключатель. Корпус РУ сделан из оцинкованной листовой стали, что увеличивает координационную согласованность корпуса ячейки и выкатной тележки. Применяется в трехфазных системах переменного тока частотой 50 Гц на напряжение 35 кВ на энергетических станциях и подстанциях, на производственных и добывающих предприятиях для приема и распределения электроэнергии с функциями контроля, защиты и управления.

Обозначение модели

Номинальный ток короткого замыкания Номинальный ток Специальное обслуживание Вид рабочего устройства Вид выключателя Номинальное напряжение Порядковый номер модели Для использования в помещении С выкатным элементом Защищенного типа

Условия эксплуатации

1. Температура окружающей среды: -15°С ~ ч-40°С;

2. Высота над уровнем моря: не более 1000 м;

3. Относительная влажность:

среднее значение за день - не более 95%;

среднее значение за месяц - не более 90%;

Среднее значение давления для насыщенного пара за день - не более 2.2x103 МПа, среднее значение давления для насыщенного пара за месяц - не более 1.8х10_3 МПа;

Интенсивность землетрясения: не более 8 баллов.

Внимание: не допускается эксплуатация при наличии легковоспламеняющихся газов и химической коррозии.

Соответствует стандартам IEC 60298.

4. Технические параметры

Таблица 4.1 Основные технические параметры РУ KYN61-40.5(Z)

Название измерения Значение
Номинальное напряжение		кВ	35
Максимальное рабочее напряжение		кВ	40,5
Номинальный ток	Номинальный ток сборной шины	А	630,1250,1600
	Номинальный ток встраиваемого выключателя Выдерживаемое напряжение промышленной частоты в течение 1 мин между полюсами, между полюсом и землей/ между контактами	А кВ	630,1250,1600 95/110
Номинальный уровень прочности изоляции	Номинальное выдерживаемое напряжение грозового импульса (пиковое) между полюсами, между полюсом и землей/ между контактами Выдерживаемое напряжение промышленной частоты для вспомогательных цепей и цепей управления	кВ В/1 мин	185/215 2000
Номинальная частота		ГЦ	50
Номинальный отключаемый ток короткого замыкания		кА	20,25,31.5
Номинальный кратковременный выдерживаемый ток/ Номинальное		кА/4с	20,25,31.5
время прохождения тока короткого замыкания
Номинальный выдерживаемый пиковый ток		кА	50,63, 80
Номинальный ток короткого замыкания		кА	50,63, 80
Номинальное напряжение цепей управления		В	DC:110,220 АС:110,220
Степень защищенности	Корпус РУ		IP3X
	Между стойками (в случае открытой дверцы ячейки РУ)		IP2X

Таблица 4.2. Технические параметры пружинного привода, встроенного в выключатель ZN85-40.5

Название	Единица	Значение
Механическая износостойкость	Операции переключения	10 000
Собственное время включения	мс	50-100
Собственное время отключения	мс	35-60
Номинальный коммутационный цикл		Отключение- О.Зс- В0-180С-В0

5. Особенности конструкции

5.1 Принцип работы

Основные составляющие РУ - ячейка РУ и тележка. Первая из них сделана из тонкой оцинкованной листовой стали, которая закреплена болтами. Ячейка РУ состоит из четырех секций: отсека релейной защиты и автоматики, отсека с выключателем, кабельного отсека и отсека шин, которые разделены друг от друга металлическими заземленными перегородками. Степень защиты для корпуса: IP3X. Степень защиты корпуса: IP2X, если дверь тележки открыта и тележка выведена в ремонт.

Первичные цепи, подходящие к РУ, состоят из кабельных приходящих и отходящих линий, воздушных приходящих и отходящих линий, ошиновки, изоляции, трансформаторов напряжения и ограничителей перенапряжения и т.д. В РУ предусмотрена комбинированная изоляция. В первичной цепи это изолированная ошиновка и изоляторы, сделанные из огнеупорного пластика, которые расположены между фазами и на вводах.

В РУ используются шины сборного типа. Разделение последовательных ячеек осуществляется с помощью проходных изоляторов, которые эффективно защищают от аварий, вызванных рассеиванием, и в то же время служат дополнительной поддержкой для шин. Трансформаторы тока и напряжения расположены в кабельном отсеке, также предусмотрено много места для кабельных присоединений.

На передней части контактного узла есть металлическая защитная шторка. Она автоматически поднимается при перемещении тележки из ремонтного положения в рабочее и опускается при обратном движении, надежно отделяя контакты первичной цепи от высокого напряжения. Вынужденная механическая блокировка между главным выключателем, тележкой, переключателем заземления и дверью ячейки отвечает требованиям защиты.

Место установки тележки оснащено приводом и муфтой свободного хода. Привод делает перемещение тележки из включенного положения в контрольное более легким. В зависимости от системы блокировок тележка может быть заблокирована на месте работы, предотвращая возможность выдвижения тележки под действием электрических сил. Муфта свободного хода работает для автоматического отделения операционной трубы от штока и вращается вхолостую, когда тележка находится в контрольном и рабочем положениях, предотвращая повреждение тележки.

Размер ячейки

Ширинах глубина х высота (мм): 1400х 2870 х 2677

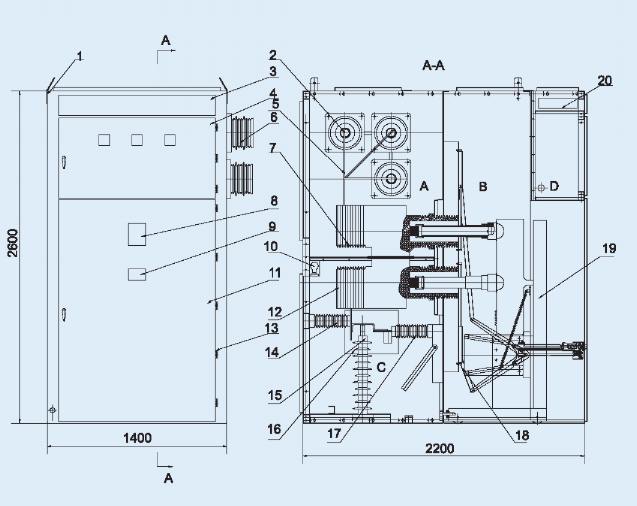

Устройство РУ (см. рис. 5.1)

А- отсек релейной В - отсек выключателя;

D-кабельный отсек;

- подъемная петля Клапан для снятия давления;

- шинопровод первичной цепи;

- дверца отсека

- дверца отсека релейной защиты и автоматики;

- сборные шины;

- проходной изолятор;

сборные шины;

перегородка;

- дверца отсека выключателя;

- трансформатор тока;

14- изолятор;

- ограничитель перенапряжения;

- изоляционная перегородка;

- переключатель заземления;

- подвижная дверца;

Рис. 4.1 Устройство РУ KYN61-40.5(Z)

6. Заказ

При заказе оборудования просим Вас указать:

номер схемы главных цепей, назначение, принципиальную однолинейную схему, схему расположения РУ и план помещения и т.д.;

схему соединения вспомогательных цепей и расположение вводов;

модель, спецификации, количество электрических элементов;

требования к средствам измерения, контроля и защиты РУ и другие требования к блокировочным и автоматическим устройствам;

если необходима опора для шин для соединения с РУ или следующей ячейкой, просим указать информацию о номинальном допустимом токе, длине пролета и высоте подставки и т.д.;

категорию и количество необходимых элементов и вспомогательных устройств;

особые условия.
