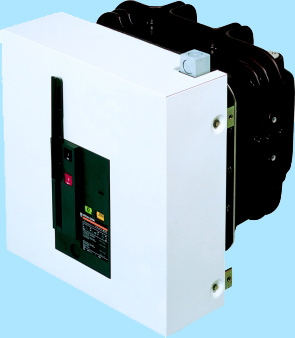

LF2 – элегазовый выключатель

Производитель: Merlin Gerin
Номинальное напряжение, кВ: 10
Номинальный ток, А: 2000
Номинальный ток отключения, кА: 40
Циклов ВО, при номинальном токе: 10000
Циклов ВО, при токе КЗ: 40
Электродинамическая стойкость (кА): 102
Ток термической стойкости, кА (с): 40 (3)
Масса, кг: 128

Указано количество отключений при токе КЗ 25 кА.

Номинальное напряжение 50 Гц, кВ 6,3 (10)
Уровень изоляции Испытания напряжением промышленной частоты 50 Гц,1 мин, кВ 32 (42)
Испытания импульсным напряжением, кВ 60 (75)
Номинальный ток A 630, 1250, 2000
Номинальный ток отключения кА 31,5 40
Ток динамической стойкости кА, мгновенный 81 102
Ток термической стойкости кА, 3 с 31,5 40
Ток отключения конденсаторной батареи для ном. тока 630 А A 440
Коммутационные циклы О - 3 мин - ВО - 3 мин - ВО да
О - 0,3 с - ВО - 15 с - ВО да
О - 0,3 с - ВО - 3 мин - ВО да
Временные характеристики, мс размыкание контактов 48
отключение 70
включение 65

Выключатели LF2 производства Merlin Gerin (Шнейдер Электрик) - трехфазные элегазовые выключатели внутренней установки.
Выключатели LF2 предназначены для коммутации номинальных токов и отключения токов коротких замыканий в системах электроснабжения и распределительных электрических сетях 6, 10 кВ. Оборудование соответствует нормам МЭК 56 и ГОСТ 687.

Привод механический пружинный, энергии которого во взведенном положении достаточно для отключения и последующего включения выключателя. В выключателе применен принцип гашения дуги, основанный на технике вращения дуги и эффекте температурного расширения элегаза, что обеспечивает надежное гашение дуги при отключении номинальных токов (в т.ч. числе емкостных и индуктивных), больших токов коротких замыканий, а также низкий уровень коммутационных перенапряжений. Гарантирована возможность отключения номинальных токов при номинальном напряжении при нарушениях герметичности камеры и нулевом избыточном давлении.

Обслуживание дугогасящей камеры выключателя LF2 не требуется в течение всего срока эксплуатации. Эксплуатация выключателя при номинальных технических условиях не требует обслуживания механического привода в течение 10 лет или в течение 10 000 циклов включения-отключения.

Выключатели LF2 разработаны и производятся с учетом требований по охране окружающей среды: материалы, изоляционные и токопроводящие компоненты являются экологически чистыми, заменяемыми и могут быть утилизированы; возможно извлечение элегаза из камеры, после демонтажа выключателя и его повторное использование, после обработки.

Условия эксплуатации
климатические условия: от -25 °С до +40 °С;
высота над уровнем моря: до 1000 м.
