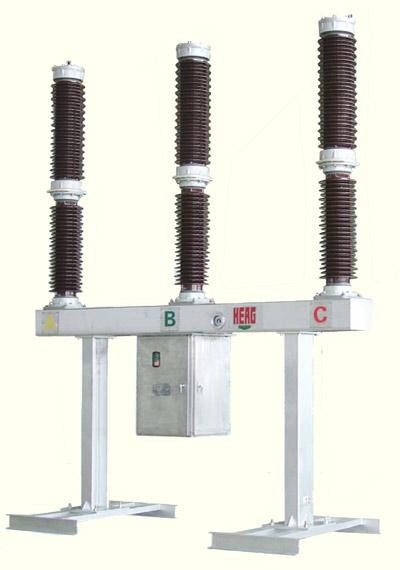

Элегазовый выключатель LW36A

Производитель: HEAG (Китай)
Номинальное напряжение, кВ: 66, 110, 132
Наибольшее рабочее напряжение, кВ....... 72,5, 126, 145
Номинальный ток, А... 3150
Номинальная частота 50/60Гц
Номинальный разрывной ток короткого замыкания 40 кА
Номинальный ток выключения короткого замыкания 100 кА
Номинальный кратковременно выдерживаемый ток 40A
Номинальный выдерживаемый ток (Пик) 100 кА
Номинальная продолжительность короткого замыкания 4с
Номинальное уменьшение тока отключения 10A
Область непроверяемых неисправностей тока отключения 90% 75%
Номинальный ток выключения с зарядной линией 31.5 A
Номинальная рабочая последовательность O-0.3s-CO-180s-CO
Давление SF6 (20; измеренное давление) 0.6 МПа
Напряжение цепей управления постоянный ток 110 или 220 В
Механический ресурс 6000 циклов

LW36A (LW36A-72.5/T3150-40, LW36A-126/T3150-40, LW36A-145/T3150-40) - элегазовый (SF6) выключатель наружной установки, соответственно, на номинальные напряжения 66, 110 и 132 кВ. Для гашения дуги в выключателе применяется элегаз.

Каталог LW36A, инструкция LW36A (на английском, pdf)
