LW8-40.5 CHINT элегазовый выключатель
Производитель: CHINT
Номинальное напряжение: 35 кВ
Номинальный ток, А: 2000
Высоковольтный элегазовый автоматический выключатель переменного тока серии LW8-40.5, выпускаемой компанией CHINT (Китай), для установки вне помещений
1 Общее описание
Внешний высоковольтный трехфазный элегазовый выключатель переменного тока LW8-40.5 совместно с пружинным рабочим механизмом типа СТ14 предназначен для защиты и управления систем передачи и распределения электроэнергии с номинальным напряжением 35 кВ и номинальной частотой 50 Гц. Выключатель имеет такие достоинства, как высокая отключающая способность, безопасность и надежность, частые срабатывания и малое техническое обслуживание. Его можно также использовать для переключения батарей конденсаторов. Автоматический выключатель соответствует национальным стандартам GB1984 (Автоматические выключатели переменного тока для высокого напряжения) и JB-9694 (Общие технические условия для элегазового автоматического выключателя) и международному стандарту IEC60056 «Автоматический выключатель переменного тока высокого напряжения»
|
Номинальный ток (А) Рабочий механизм с пружиной типа СТ14 Номинальное напряжение Номер конструкции Элегазовый автоматический выключатель для установки вне помещений |
3 Условия эксплуатации
Температура внешнего воздуха: от -30 °C до +40 °C
Среднесуточная температура не выше 35 °C
Высота над уровнем моря: не выше 2000 метров
Скорость ветра: не выше 34 м/сек
Степень загрязнения: не выше степени II согласно стандарту GB/T5582.
Вибрации от распределительного оборудования и землетрясений должны быть незначительны.
Амплитуда электромагнитных индуктивных помех от вспомогательных цепей: не более 1,6 кВ.
Пожалуйста, обращайтесь к нам в случае специальных условий эксплуатации.
4.1 Основные технические параметры автоматического выключателя приведены в Таблице 1 Табл 1
| No. | Название | Единицы | Данные | ||
| Максимальное рабочее напряжение | кВ | 40.5 | |||
| 1 | Номинальный уровень изоляции | Выдерживаемое напряжение на сетевой частоте в течение 1 минуты (эффективное значение) | кВ Сухие испытан | 95 | |
| 2 | кВ Влажн испытан | 85 | |||
| Номинальное выдерживаемое напряжение импульса молнии (эффективное значение) | кВ | 185 | |||
| 3 | Номинальный ток | А | 2000 | ||
| 4 | Номинальная частота | Гц | 50 | ||
| 5 | Номинальное давление элегаза | МПа | 0.45 | ||
| 6 | Давление фиксации (манометрическое при 20 °С) | МПа | 0.40 | ||
| 7 | Номинальный ток отключения короткого замыкания | кА | 31.5 | ||
| 8 | Номинальный ток включения короткого замыкания (пиковый) | кА | 80 | ||
| 9 | Номинальный кратковременный выдерживаемый ток | кА | 31.5 | ||
| 10 | Номинальный пиковый выдерживаемый ток | кА | 80 | ||
| 11 | Номинальный ток отключения при сдвиге фазы | кА | 7.9 | ||
| 12 | Номинальная длительность короткого замыкания | с | 4 | ||
| 13 | Время замыкания (при номинальном рабочем напряжении) | с | <=0.1 | ||
| 14 | Время размыкания (при номинальном рабочем напряжении) | с | <=0.07 | ||
| 15 | Номинальная рабочая последовательность | 0-0.3с-С0-180с-С0 | |||
| 16 | Номинальный ток переключения батареи конденсаторов | А | 400 | ||
| 17 | Число размыканий номинального тока срабатывания короткого замыкания | Раз | 20 | ||
| 18 | Скорость утечки за год | % В год | <=1 | ||
| 19 | Содержание влаги в элегазе | <=150Х10-6 | |||
| 20 | Номинальное рабочее напряжение при использовании пружинного рабочего механизма типа СТ14 | Электродвигатель | В | ~ 220; -110 | |
| Обмотка замыкания | В | ~ 220; -110; -48 | |||
| Обмотка размыкания | В | ~220; -110; -48 | |||
| 22 | Масса выключателя вместе с рабочим механизмом | Кг | 1400 | ||
| 23 | Механическая надежность | Число срабатываний | 3000 | ||
4.2 Технические параметры автоматического выключателя после сборки и настройки (см. Таблицу 2) Табл. 2
| No. | Название | Единицы | Данные |
| 1 | Ход подвижного контакта | мм | 95± 2 |
| 2 | Зазор между разомкнутыми контактами | мм | 60± 1.5 |
| 3 | Одновременность замыкания полюсов | мс | <=3 |
| 4 | Одновременность размыкания полюсов | мс | <=2 |
| 5 | Сопротивление главной цепи | микроОм | <=120 |
| 6 | Скорость в момент разъединения контактов | м/с | 3.2± 0.2 |
| 7 | Скорость в момент соприкосновения контактов | м/с | 3.4± 0.2 |
Выключатель согласован с пружинным рабочим механизмом СТ14, который параллельно переключает его полюса. Используется отдельный бак с пневматическим разъединителем, к которому три фазы подключены через медные трубы. Выключатель состоит из изолятора, токового трансформатора, разъединителя, корпуса, поглощающего устройства, корпуса привода, рычажной тяги, рамы основания и пружинного рабочего механизма.
Принцип гашения дуги
В выключателе используется синхронный ударный принцип гашения дуги:
При размыкании выключателя, заполненного элегазом при давлении (манометрическом) 0,45 МПа подвижный цилиндр перемещается относительно неподвижного поршня и газ внутри цилиндра сжимается и гасит дугу с нулевым током. После завершения процесса размыкания разность давлений быстро пропадает и устанавливается равновесие давлений внутри и снаружи цилиндра. Давление замыкания очень низкое благодаря установленному в неподвижном поршне обратному клапану.
Трансформатор тока
Для выполнений измерений и защиты в выключателе можно смонтировать двенадцать токовых трансформаторов втулочного типа. По два трансформатора можно установить с каждой стороны разрыва для каждой фазы. Литые алюминиевые корпуса трансформаторов тока соединяются с корпусом разъединителя, а их обмотки помещаются в среду элегаза. Электрод используется в качестве первичной обмотки, а выход вторичной обмотки выведен наружу через хорошо изолированную клеммную пластину. Клеммная пластина и соединительная проводка, подключенная к шкафу с механизмом, защищены от прямого воздействия атмосферы корпусом и стальной трубой. Заказчик может выбирать коэффициент трансформации из диапазона 100/5 ~ 2000/5.

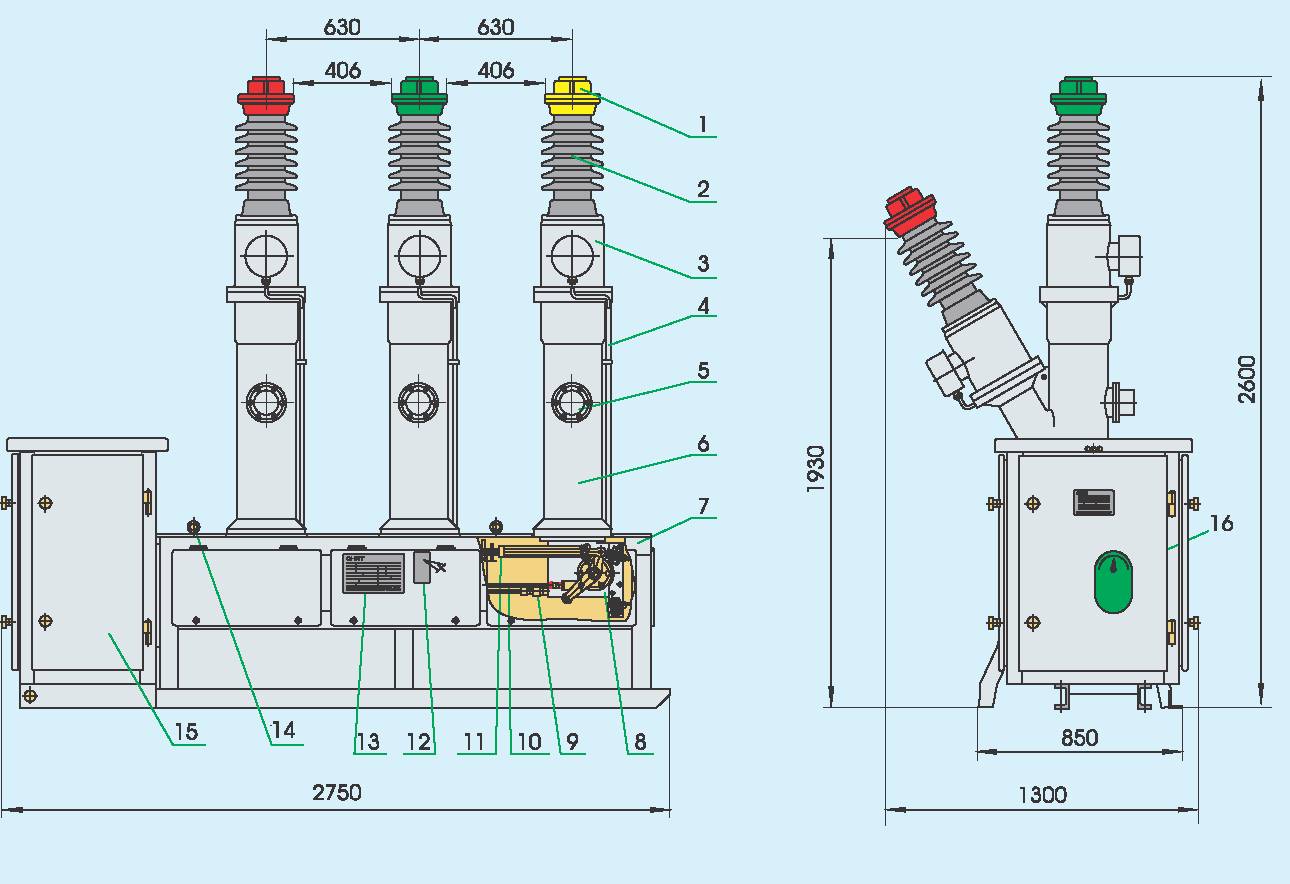

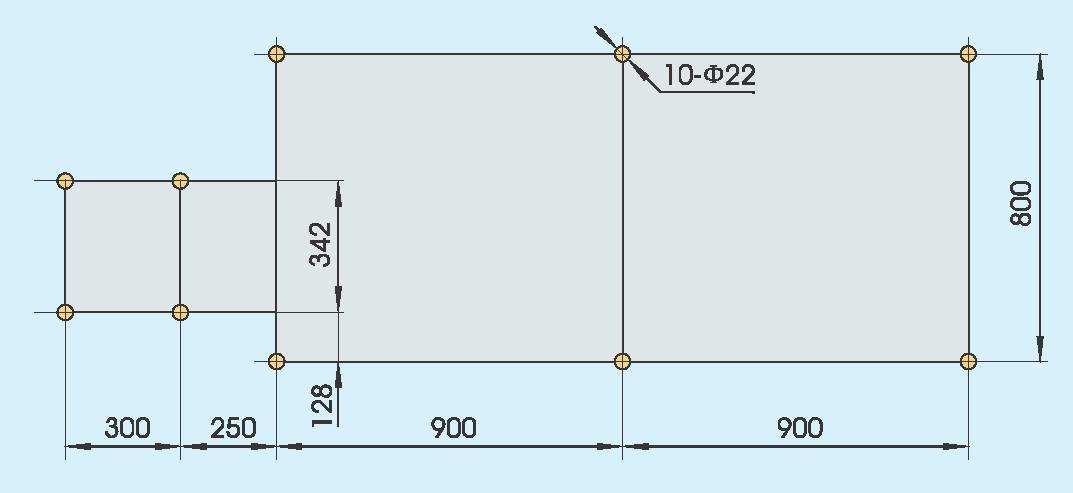

Габаритные размеры элегазового выключателя типа LW8
Рис. 1
Крышка вывода
Изолятор
Трансформатор тока
Соединительная защитная труба для измерительного трансформатора
Поглощающее устройство
Корпус
Рама основания
Корпус привода
Газовый канал
Рычаг привода
Пружина размыкания
Индикаторы размыкания и замыкания
Шильдик
Строповочное кольцо
Пружинный рабочий механизм
Манометр элегаза

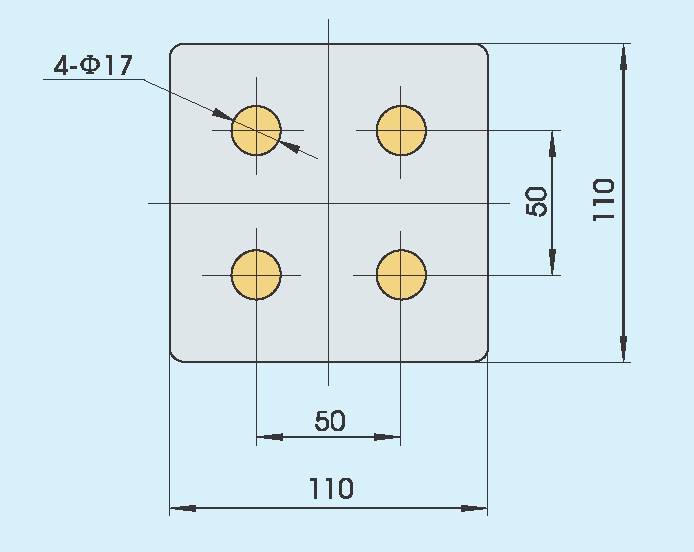

Размеры выводной клеммы элегазового выключателя типа LW8
При заказе необходимо указать следующие параметры:
Тип, название, параметры и количество изделий и параметры и количество токовых трансформаторов.
Напряжение рабочего механизма и обмоток замыкания и размыкания.
Название, параметры и количество запасных деталей и принадлежностей.
Все специальные требования, если они есть.
