LW8A-40.5 CHINT элегазовый выключатель

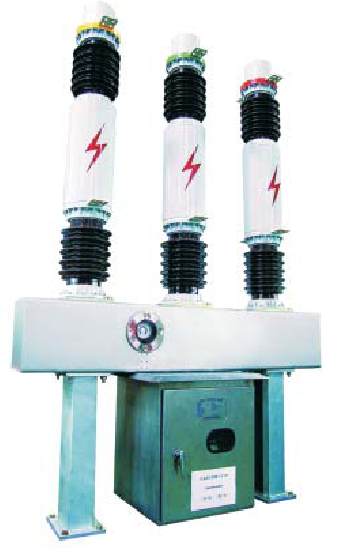

LW8A-40.5 элегазовый выключатель
Элегазовый выключатель серии LW8-40/5, производства акционерного предприятия CHINT Group (Китай), предназначен для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока напряжением 35 кВ и частотой 50 Гц.

Условия эксплуатации

Интенсивность солнечного света: 1000 Вт/м2;
Относительная влажность: среднесуточная: не более 95%, среднемесячная: не более 90%;
Скорость ветра: 34 м/с;
Сейсмостойкость: горизонтальное ускорение 0.250g; вертикальное ускорение 0.125g;
Длина пути утечки: III (25мм/кВ);
Толщина льда: 10мм (при скорости ветра не более 15м/с);

Степень защиты: IP5XW.

Таблица 3. Технические параметры LW8A-40.5

№	Параметр		Единица измерения.	Значение
1	Высота установки над уровнем моря		м	1000		2000
2	Температура окружающей среды			-30°С~ 0°С	-40°С~ 40°С	-30°С~ 40°С	-40°С~ 40°С
3	Номинальное напряжение		кВ	40,5
4	Номинальная частота		ГЦ	50
5	Номинальный ток		А	2000
6	Номинальный ток отключения короткого замыкания (1с.)		кА	31,5	25	31,5	25
7	Номинальный ток короткого замыкания(пиковое значение)		кА	80	63	80	63
8	Номинальное выдерживаемое время протекания тока		с	3	3	3	3
9	Коэффициент первого отключающего полюса			1.5
10	Выдерживаемое напряжение промышленной частоты	Между разомкнутыми контактами Относительно земли	кВ	95+94	95
				95
11	Выдерживаемое напряжение грозового импульса (пиковое)		кВ	185+33	185
				185
12	Номинальный цикл операций			0-0.3с-с0-180с-с0
13	Рабочее напряжение		В	DC220; 110
14	Напряжение электродвигателя		В	DC220 (АС220)
15	Общее время отключения		мс	<80,0
16	Время отключения		мс	<70,0
17	Время включения		мс	<100,0
18	Время включения-отключения		мс	100,0-120,0
19	Время отключения-включения		мс	300,0
	Давление элегаза (20 С)	Номинальное		0		1,50
20		Аварийное Блокирующее	МПа	0,45	0,35	0,45	0,35
				0,40	0,30	0,40	0,30

LW8A-40.5

№	Параметр	Единица измерения.	Значение
21	Ежегодная скорость утечки элегаза	%	<0.5
22	Номинальный ток контура вкл./выкл.	А	3,0/6,0
23	Коммутационный ресурс	Кол-во циклов	20
24	Механический ресурс	Кол-во циклов	10000
25	Вес элегаза	кг	5
26	Вес выключателя	кг	1000

4. Внешний вид и размеры

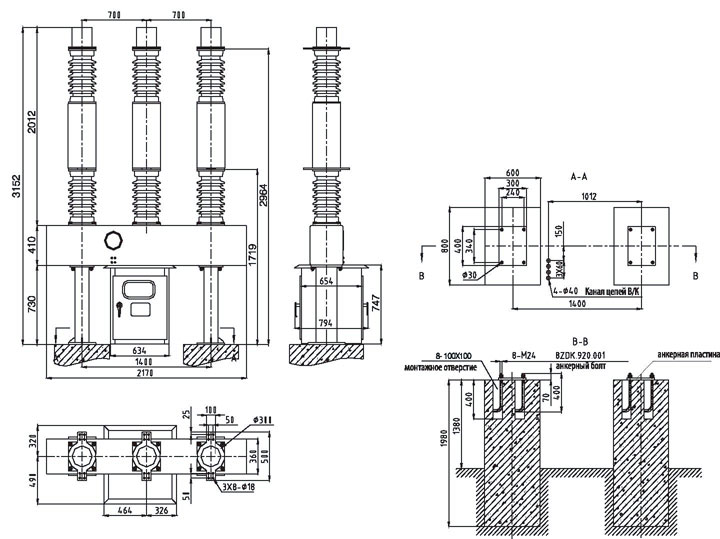

4.1 Внешний вид и размеры (см. рис. 4.1)

Рис. 4.1 Внешний вид и размеры выключателя LW8-40/5

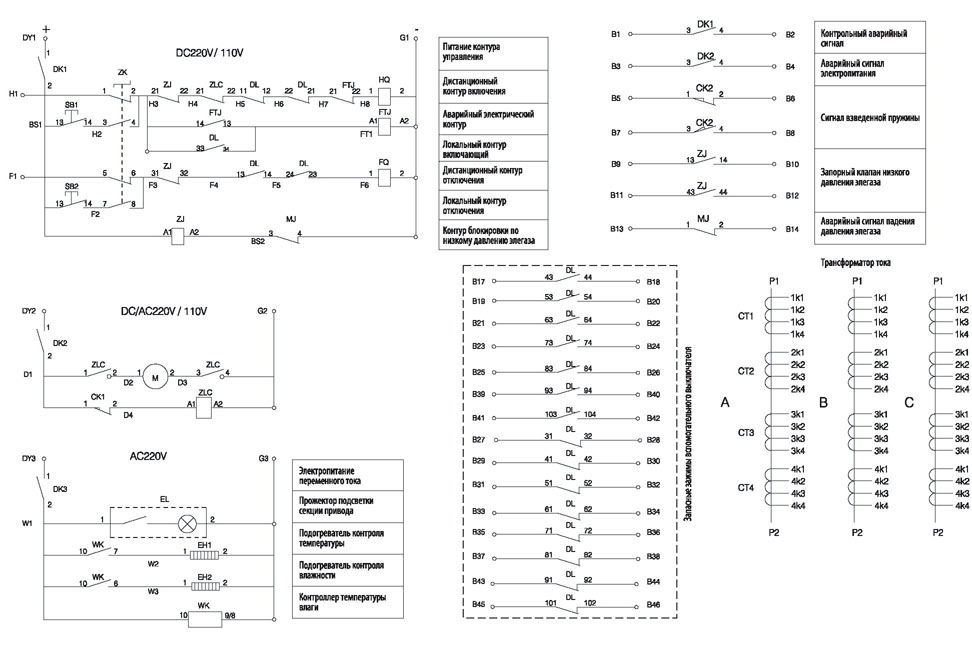

Схема подключения №1
DK1-DK3 Вакуумный выключатель, WK контроллер температуры и влажности, ЕН подогреватель, EL прожектор, SB1-SB2 автомат, ZK ZK переключатель, ZLC реле, ZJ промежуточное реле, HQ катушка включения, FQ катушка выключения, MJ реле плотности, DL автоматический выключатель цепей управления, М электрический привод, СК1 ~СК2 путевой выключатель, DZ вводы.
Рис. 4.2 Схема подключения №1
4.2 Схемы подключения (см. рис. 4.2, 4.3)

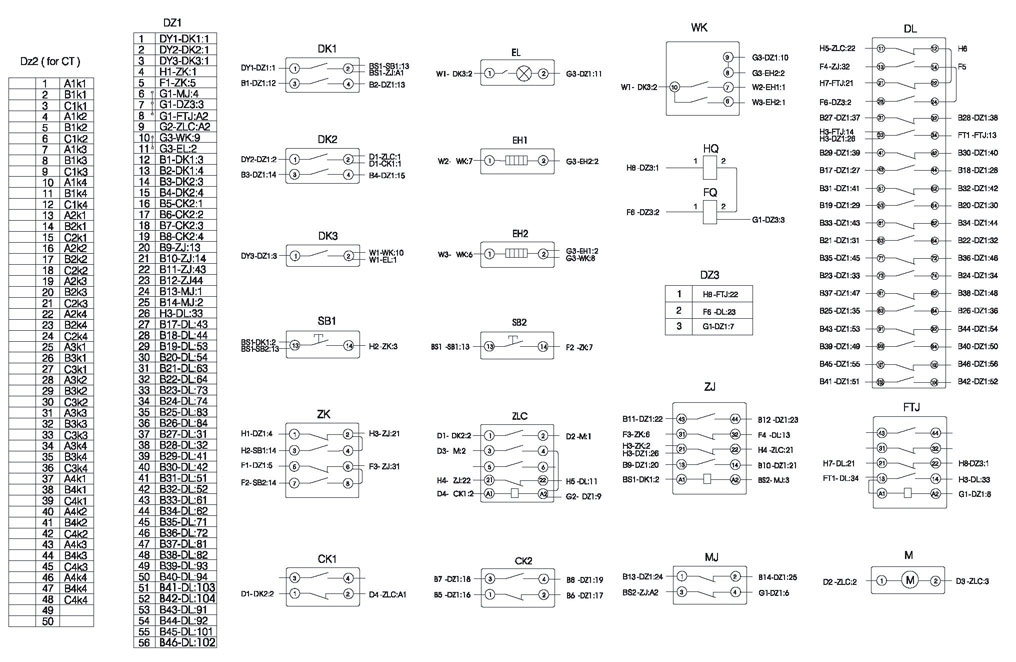

Рис. 4.3 Схема подключения №1
