Механизированная прокладка кабелей напряжением 110 кВ

МЕХАНИЗИРОВАННАЯ ПРОКЛАДКА МАСЛОНАПОЛНЕННЫХ И СУХИХ КАБЕЛЕЙ НАПРЯЖЕНИЕМ 110 кВ

Комплекс средств механизации для прокладки, кабелей напряжением 110 кВ в каналах предусматривает осуществление процесса традиционным способом — раскаткой тяговыми лебедками по линейным и угловым роликам. Комплекс может быть использован для прокладки маслонаполненных кабелей напряжением 110 кВ и кабелей более низких напряжений в каналах и земляных траншеях. Требования к конструкциям механизмов и приспособлений, входящих в состав комплекса, касающиеся прокладки маслонаполненных кабелей, нашли свое соответствие в грузоподъемности тяговой лебедки и значении радиуса кривизны, создаваемого угловым универсальным роликом.

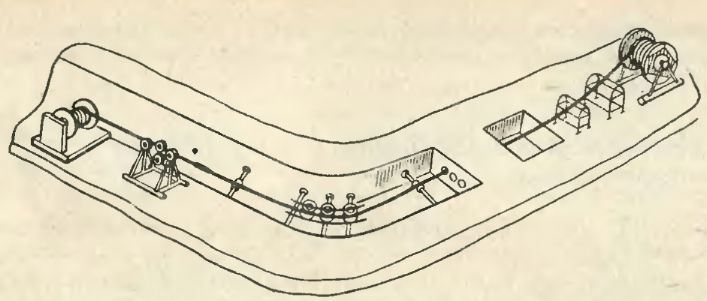

Комплекс средств механизации для прокладки кабелей напряжением 110 кВ

Комплекс средств механизации для прокладки кабелей напряжением 110 кВ

Состав механизмов и приспособлений комплекса, шт.:

Ролик линейный 50

Угловой универсальный ролик : 4

Устройство для спуска кабеля от кабельного

барабана в канал 1

Устройство для контроля усилия тяжения кабеля . 1

Лебедка тяговая грузовая 1

Захват кабельный для соединения кабелей типов МССК и МСАВК с канатом тяговой лебедки .... 2

Захват кабельный для соединения кабелей типов

МССВ и МСАВ с канатом тяговой лебедки 1

Приспособление грузозахватное для подъема кабельных барабанов массой 15 т 1

Безосевой кабельный домкрат грузоподъемностью 15 т 1 (пара)

Приспособление для направления кабеля в трубы блочной канализации 4

Комплекс характеризуется следующими техническими данными, отвечающими требованиям прокладки кабелей напряжением 110 кВ:

Наибольшая длина трассы прокладки, м 600

Наибольший диаметр наружной оболочки кабеля, мм 100

Наибольшее тяговое усилие грузовой лебедки, кН .50

Скорость тяжения кабеля, м/мин 7,5

Радиус кривизны внутренней кривой изгиба кабеля, мм 2000

Коэффициент сопротивления перемещению кабеля 0,15

Линейный ролик, входящий в состав комплекса, состоит из валка, установленного консольно на кронштейне, струбцины крепить ролик на край стенки железобетонного канала, и штанги, опирающейся на стенки лотка или края земляной траншеи. Исходя из условий трассы, линейный ролик может быть закреплен с помощью струбцины за край лотка или с помощью штанги, опирающейся на края стенок железобетонного лотка или земляной траншеи. У кабельного барабана на участке спуска в канал по одной оси с валками линейных роликов установлены в ряд поддерживающие устройства с высотой валков 300, 600 и 1200 мм. Ширина валков равна ширине кабельных барабанов и наличие подшипников качения в опорах осей обеспечивает свободное перемещение кабеля при сбеге витков по всей ширине кабельного барабана. Опорная поверхность рамы, обеспечивающая надежную устойчивость устройств, позволяет свободно устанавливать их на грунте в соответствии с естественной кривой сбега кабеля.

Применение поддерживающих устройств создает оптимальные условия выхода кабеля на линейные ролики, при этом требуется участие монтажников.

Безосевые домкраты для подъема кабельных барабанов массой до 15 т и раскатки с них кабеля позволяют исключить применение при установке барабана оси, масса которой составляет более 200 кг. Работа с домкратом требует небольших усилий (до 150 Н), прикладываемых к рукоятке гидродомкрата привода подъема барабана. Конструкция безосевых домкратов обеспечивает надежную устойчивость при раскатке кабеля, не требуя подготовленной площадки, так как допустимый угол наклона оси барабана составляет 15°. Наличие антифрикционных вкладышей в сферическом подшипнике цапфы обеспечивает снижение сопротивления вращению кабельного барабана, что уменьшает усилия тяжения кабеля при протяжке.

Лебедка, предназначенная для тяжения кабеля напряжением 110 кВ при механизированной прокладке в каналах, смонтирована на автоприцепе ИАПЗ-754В. Электролебедка кренится специальными болтами к лонжеронам прицепа. Для устойчивости прицепа во время тяжения кабеля с усилием до 50 кН под колеса устанавливаются специальные упоры.

Лебедка эксплуатируется с устройством для контроля усилия тяжения кабеля. Устройство предназначено для регистрации усилий тяжения, возникающих при механизированной прокладке кабеля, и автоматического отключения электродвигателя лебедки при достижении предельных усилий тяжения для данного типа кабеля. Устройство состоит из рамы, на которой установлены подвижный и неподвижный направляющие блоки. К основанию рамы шарнирно закреплен динамометр. Со стрелкой динамометра связан поводок отключающего устройства, воздействующий на микровыключатель, закрепленный на плате. На плату выведены клеммы для включения устройства в электрическую схему приставки. Устройство обеспечивает измерение усилий до 50 кН с допустимой погрешностью показаний ± 5%. Масса устройства с приставкой не превышает 58 кг. Особым требованием, предъявляемым к конструкции устройства, регистрирующего усилия тяжения при прокладке кабеля напряжением 110 кВ, является необходимость оборудования устройства самопишущим прибором.

Используемые при механизированной прокладке бронированных кабелей специальные кабельные захваты должны обеспечивать равномерное распределение тяговой нагрузки между проволоками брони. При этом усилие тяжения ограничивается величиной 25 кН с тем, чтобы избежать деформации свинцовой оболочки. Для небронированных кабелей применяется захват за жилы, который монтируется на верхнем конце кабеля, находящегося на барабане. Наибольшие допустимые усилия тяжения кабеля, возникающие на трассе прокладки, должны определяться по сечению жил, исходя из расчета: 50 МПа (Н/мм2) для медных жил; 40 МПа (Н/мм2) для жил из твердого алюминия и 20 МПа (Н/мм2) для жил из мягкого алюминия. Механизированная прокладка кабелей напряжением 110 кВ производится специализированной бригадой, прошедшей специальную подготовку на заводе-изготовителе.
